• postgresql_internals-14 记录

    梳理一下之前理解不太清楚的知识点，重点内容可能会再拆出来单独研究。

    原书链接：Index of /

    一、 数据组织

    1. pg系统库

    • template0：用于从逻辑备份还原，或创建不同字符集的数据库，不可以修改
    • template1：真正的模板库，修改之后创建其他业务库时会以其为模板
    • postgres：常规db，可以自行决定是否用作业务库（一般不用）

    2. 系统表（system catalog）

    • 均以pg_开头
    • 部分系统表不属于任何数据库，但所有数据库均可访问它们

    3. Schema

    命名空间，在逻辑上相当于DB中的一个目录。

    pg自带以下schema：

    • public：若无特殊设置，则为用户对象默认schema
    • pg_catalog：系统表的schema
    • information_schema：系统表的替代视图
    • pg_toast：用于toast对象
    • pg_temp：用于临时表

           search_path变量用于设置搜索路径，pg_catalog和pg_temp 这两个schema总是包含在其中（因此所有库中都能查到系统表和临时表），但默认不显示。

    4. 表空间

           如果说schema是逻辑上的目录，表空间则是物理上一个真正的目录，它与DB可以是多对多的关系。主要用于冷热数据分层，可以将旧数据放在单独表空间并移到低性能磁盘。

    • pg_default：默认表空间，位于$PGDATA/base目录
    • pg_global：存储共享系统表（system catalog）的表空间，位于$PGDATA/global目录
    • 当用户创建表空间时，pg会自动在$PGDATA下创建同名目录，可以移到其他位置。

    5. 数据文件与分支

    • 主文件：存储实际数据，以一串数字为文件名（对应pg_class. relfilenode字段，注意不一定是oid），默认如果超过1G，则为扩展出xxx.1,xxx.2这种文件
    • 空闲空间映射文件：fsm文件，保存页中可用空间的映射，在新数据插入时快速定位可用位置。既用于表也用于索引。由于索引需要按顺序插入、不能像普通数据可以插入任意页，因此索引的fsm文件记录所有page的free space意义不大，它只记录完全为空以及可以重用的页
    • 可见性映射文件：vm文件，如果一个页中的所有元组都是可见的（或者均已冻结），vm文件中会将两个对应标志位设为1。后续可以跳过对这些页的vacuum,freeze操作，提升性能，另外在执行计划中也可以使用  index-only scans，更加高效。只用于表不用于索引。
    • 初始文件：init文件，仅对unlogged table可用

    测试创建unlogged table

    1. CREATE UNLOGGED TABLE t(a int);
    2. INSERT INTO t VALUES (1);
    3. SELECT pg_relation_filepath('t');

    二、 地平线

    1. Transaction Horizon

           各进程快照中的xmin（在快照创建时，最旧的未提交事务id）。

          作用：所有比它更早的事务（xid

           如果事务中没有活跃快照（例如已提交读，在各语句执行间隔时），horizon会被定义成它自己的事务id（如果有分配）。

    查询方法

    可以根据pid查询各进程的backend_xmin

    SELECT backend_xmin FROM pg_stat_activity where pid= pg_backend_pid();

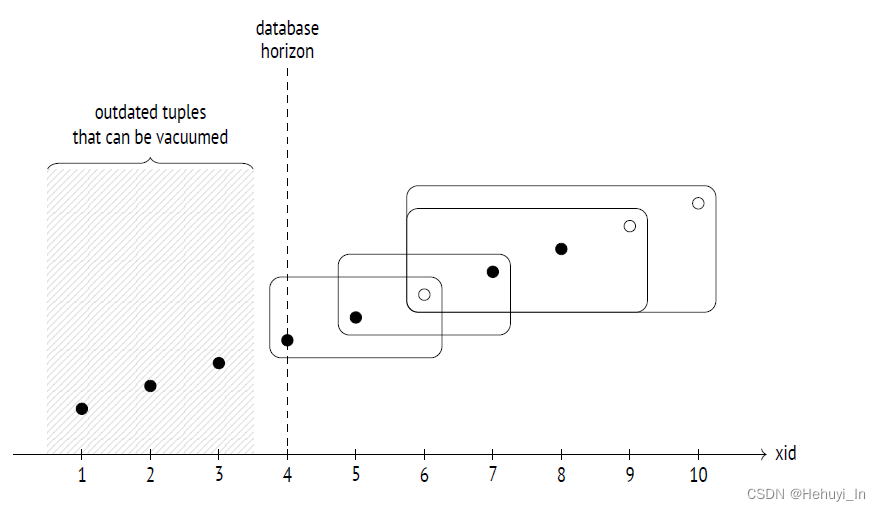

    2. Database Horizon

           自然，就是所有Transaction Horizon中最小的。

           作用：所有比它更早的事务（xid

           长事务会hold database horizon，导致大量旧数据无法vacuum。这里说的长事务即包括打开事务后不提交/回滚，也包括慢SQL导致事务不能关闭。

    三、 快照相关

    1. 系统表与快照

           系统表不可以通过快照去访问，它必须获取最新的数据，避免在sql操作时用到旧的表定义或约束。

    例如下面的例子，虽然可重复读在事务开启时获取快照，但还是能查到新增后的字段

    2. 数据导出与快照

    如果pg_dump使用并行模式导出数据，所有进程必须读取相同快照的数据。

    为确保所有事务读取到相同数据，必须制定快照导出机制。

    pg_export_snapshot函数可以返回快照id，这个id可以被传送到其他事务

    在执行第一个语句之前，其他事务会用set transaction snapshot命令导入该快照

    测试导入命令

    1. delete from t;
    2. BEGIN TRANSACTION ISOLATION LEVEL REPEATABLE READ;
    3. select * from t;
    4. set transaction snapshot '00000003-00000016-1';
    5. select * from t;

    可以看到快照导入后，之前删除的数据恢复了

    注意隔离级别不能低于可重复读（因为已提交读级别会用自己的快照）

    四、 Page pruning 与 HOT update

    1. Page pruning

           当一个页在被读取或更新时，在某些场景下，pg可以进行快速页清理和剪枝（cleanup and pruning）。

    • 前面的update操作没能在该页找到足够空间存放新元组
    • 该页存放的数据大于fillfactor参数的值（类似oracle pctfree）

           Page pruning删除在所有快照中均已不可见的元组（超出database horizon），删除的范围不会超过该页，执行速度非常快。指向被清理元组的指针依旧保留，因为它们可能会被索引用到。

           因此，vm和fsm文件均不会更新，被清理出来的空间仅用于update，不用于insert。

           由于pruning可以在页被读取时执行，因此任何select均可能引起页修改操作，这也需要延迟设置标记位的原因之一。

    1. CREATE TABLE hot(id integer, s char(2000)) WITH (fillfactor = 75);
    2. CREATE INDEX hot_id ON hot(id);
    3. CREATE INDEX hot_s ON hot(s);
    4.
    5. INSERT INTO hot VALUES (1, 'A');
    6. UPDATE hot SET s = 'B';
    7. UPDATE hot SET s = 'C';
    8. UPDATE hot SET s = 'D';
    9.
    10. SELECT * FROM heap_page('hot',0);

           正如预期，我们恰好超过了fillfactor阈值，从pagesize和upper可以看出来（75%的pagesize是6144 bytes）。因为是反向的，upper越小，空闲空间越少。

    SELECT upper, pagesize FROM page_header(get_raw_page('hot',0));

           再次进行更新，当新数据写入时会触发页清理，删除过期数据，同时插入新元组(0,5)。还可以看到，upper变大，空闲空间增加，页中剩余元组移向最高地址。

           指向被清理元组的指针依旧保留，因为它们可能会被索引用到。

    SELECT * FROM index_page('hot_id',1);

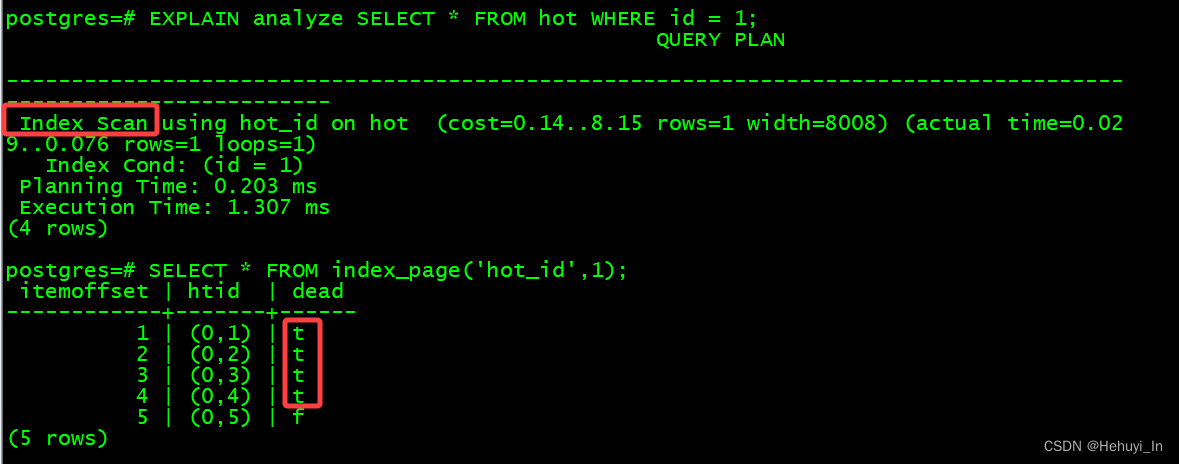

            当真正用到该索引时，其状态会被改为dead，避免后续重复访问这些页。

    Explain analyze select * from hot where id=1;

    2. HOT Update

           pg中更新一行时，实际上原数据行并不会被删除，只是插入了一个新行。如果表上有索引，而更新的字段不是索引的键值时，由于新行的物理位置发生了变化，仍然需要更新索引，这将导致性能下降。

           如下图，表上有一个索引，其中“索引项n”指向某个数据块的第3行（图画偏了）。

          使用HOT技术之后，如果更新后的行与原数据行在同一个数据块内时，原数据行会有一个指针，指向新行，这样就不必更新索引了，当从索引访问到数据行时，会根据这个指针找到新行。

           更新第3行后使用HOT技术，索引项仍然指向原数据行（第3行），而第3行原数据行中有一个指针指向新数据行（第6行）

           注意，如果原先的数据块中无法放下新行就不能使用HOT技术了，HOT技术中的行之间的指针只能在同一个数据块内，不能跨数据块。所以为了使用HOT技术，应该在数据块中留出较大的空闲空间，可以把表的填充因子fillfactor设置为一个较小值。

           truncate前面的hot表并删掉一个索引，更新heap_page函数重新测试

    1. DROP INDEX hot_s;
    2. TRUNCATE TABLE hot;
    3.
    4. DROP FUNCTION heap_page(text,integer);
    5. CREATE FUNCTION heap_page(relname text, pageno integer)
    6. RETURNS TABLE(
    7. ctid tid, state text,
    8. xmin text, xmax text,
    9. hhu text, hot text, t_ctid tid
    10. ) AS $$
    11. SELECT (pageno,lp)::text::tid AS ctid,
    12. CASE lp_flags
    13. WHEN 0 THEN 'unused'
    14. WHEN 1 THEN 'normal'
    15. WHEN 2 THEN 'redirect to '||lp_off
    16. WHEN 3 THEN 'dead'
    17. END AS state,
    18. t_xmin || CASE
    19. WHEN (t_infomask & 256) > 0 THEN ' c'
    20. WHEN (t_infomask & 512) > 0 THEN ' a'
    21. ELSE ''
    22. END AS xmin,
    23. t_xmax || CASE
    24. WHEN (t_infomask & 1024) > 0 THEN ' c'
    25. WHEN (t_infomask & 2048) > 0 THEN ' a'
    26. ELSE ''
    27. END AS xmax,
    28. CASE WHEN (t_infomask2 & 16384) > 0 THEN 't' END AS hhu,
    29. CASE WHEN (t_infomask2 & 32768) > 0 THEN 't' END AS hot,
    30. t_ctid
    31. FROM heap_page_items(get_raw_page(relname,pageno))
    32. ORDER BY lp;
    33. $$ LANGUAGE sql;

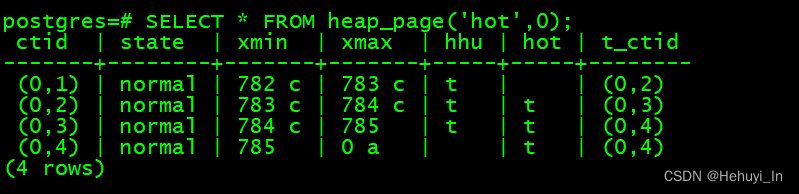

    开始执行update

    1. INSERT INTO hot VALUES (1, 'A');
    2. UPDATE hot SET s = 'B';
    3. UPDATE hot SET s = 'C';
    4. UPDATE hot SET s = 'D';
    5.
    6. SELECT * FROM heap_page('hot',0);

    SELECT * FROM index_page('hot_id',1);

    3. 两者结合

           因为HOT技术不能跨页，也可以想到HOT跟上面的page pruning应该是结合使用的，它可以帮忙清理页中的过期数据。再更新可以看到，数据被清理了。

           但明显这个图跟之前有所不同，因为此时页中包含HOT update链，链头必须要保留以供索引查询引用，而其他无需被索引引用的指针则可以释放。

           上图中(0,1), (0,2), (0,3)元组均被pruned，(0,1)因为作为链头被保留，(0,2), (0,3)空间则被释放，状态为unused，因为它们已未被指针引用。

           Update的最新元组写入原来(0,2)的位置，由t_ctid也可以看出这个元组是最新的，而(0,4)指向(0,2)。所以最终指向顺序是(0,1) -> (0,4) -> (0,2)。

            随着更新越来越多，指向也会更复杂，最终又被清理。

    1. UPDATE hot SET s = 'F';
    2. UPDATE hot SET s = 'G';
    3. SELECT * FROM heap_page('hot',0);

           指向顺序是(0,1) -> (0,4) -> (0,2) -> (0,3) -> (0,5)

    1. UPDATE hot SET s = 'H';
    2. SELECT * FROM heap_page('hot',0);

        (0,2),(0,3),(0,4)被清理，最新数据插入(0,2)，最终指向顺序是(0,1) -> (0,5) -> (0,2) -> (0,3) -> (0,5)。

    4. HOT链分裂

           如果页已经没有足够空间放新元组，HOT Chain将会分裂，pg必须加一个独立索引项指向新页的元组。

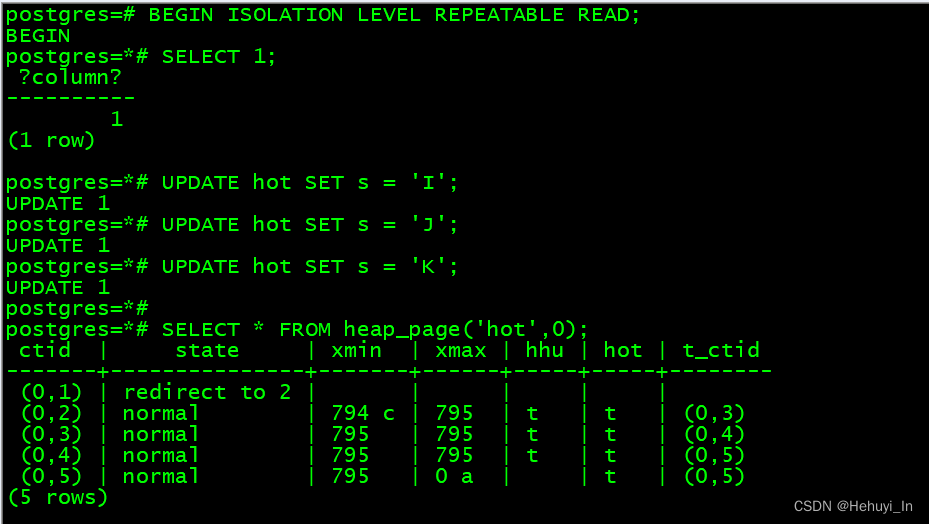

           下面使用可重复读隔离级别设置，这样页中的元组就不能被pruned。

    1. BEGIN ISOLATION LEVEL REPEATABLE READ;
    2. SELECT 1;
    3.
    4. UPDATE hot SET s = 'I';
    5. UPDATE hot SET s = 'J';
    6. UPDATE hot SET s = 'K';
    7.
    8. SELECT * FROM heap_page('hot',0);

    1. UPDATE hot SET s = 'L';
    2. SELECT * FROM heap_page('hot',0);

    从最后一条记录指向(1,1)可以看出，它已经用上了下一个数据页。

    SELECT * FROM heap_page('hot',1);

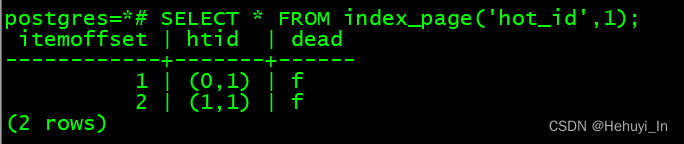

    SELECT * FROM index_page('hot_id',1);

    提交事务，提交后无用元组可以被清理

    1. COMMIT;
    2. UPDATE hot SET s = 'J';
    3. SELECT * FROM heap_page('hot',0);
    4. SELECT * FROM heap_page('hot',1);
    5. SELECT * FROM index_page('hot_id',1);

    5. Index pruning

           前面提到过，page pruning作用范围是单个页，并且不影响索引。不过，索引也有自己的清理机制 Index pruning，作用范围同样是单个页。

           Index pruning 发生在插入索引数据到B树时。如果索引页数据过多，单页无法存放，它也会分裂为两个页。索引页分裂后，即使后来它对应的数据项已经都被删除，索引页也无法再合并成一个，长此以往会导致索引的膨胀。因此，在索引页分裂前，及时清理其中的数据也是必要的。

          pg会对引用两类元组的索引进行检查和清理：

    • 指向死元组的索引项
    • 引用相同表、不同版本数据的索引项

    下一篇见~
