esxi 6.7下安装openwrt（iStoreOS）网卡直通

esxi 6.7下安装openwrt（iStoreOS）网卡直通

esxi上创建一个iStoreOS系统的虚拟机，当主路由使用，网卡直通方式

1、工具

硬件：

        工控机：装有esxi6.7系统（192.168.100.2），配置：3865U，8G内存，120G硬盘，6个网口

        主机：与工控机进行连接（192.168.100.5）

软件：

        openwrt（iStoreOS）镜像：istoreos-21.02.3-2022112519-x86-64-squashfs-combined.img

        镜像转化工具（img转vmdk）：StarWindConverter-ESXI格式转换工具.exe

2、固件格式转化

        2.1 下载固件：

下载openwrt（iStoreOS）固件

        2.2 解压固件：

下载的为.gz格式，解压得到img格式

        2.3 转化固件：

用StarWindConverter-ESXI格式转换工具对img文件进行转化

获得2个后缀为vmdk的文件

 总结：

大文件没有后缀：获取2个文件，一个1kb，另一个大文件，大文件碰到了没有vmdk后缀的情况，手动加上可用

3、设置esxi

3.1 设置网卡直通

【管理】-【硬件】-【PCI设备】- eth0不直通，其他网口直通 -【选中eth1-eth5】 - 【切换直通】-【重新引导主机】

3.2 设置虚拟交换机

【网络】-【虚拟交换机】-【vSwitch0】

【编辑设置】

【安全】-【混杂模式】-【接受】-【保存】

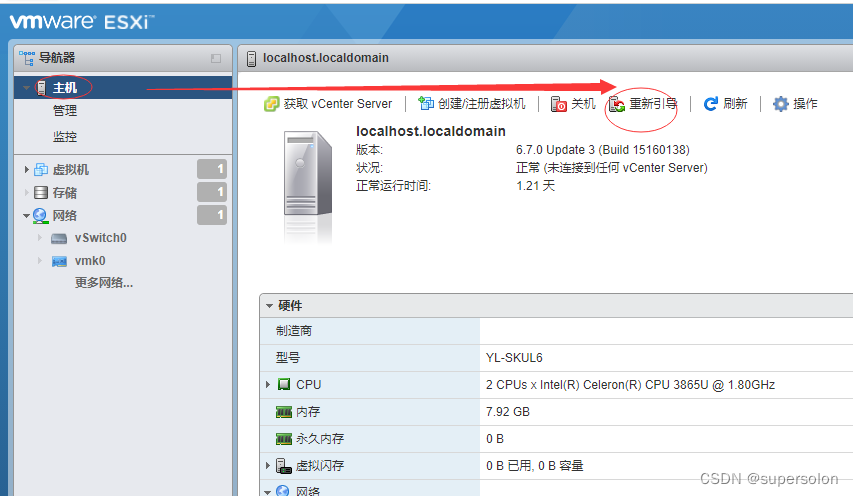

【主机】-【重新引导】

4、创建iStoreOS虚拟机

4.1 名称及操作系统设置

【虚拟机】-【创建/注册虚拟机】-【创建新虚拟机】

4.2 选择存储

 4.3 自定义设置

（1）删除硬盘、CD/DVD两项

（2）CPU、内存配置

CPU：2G

内存：2G，勾选【预留所有客户机内存（全部锁定）】

（3） 网口配置

【添加其他设备】-【PCI设备】

根据工控机有几个网口进行添加，要注意网口的添加顺序

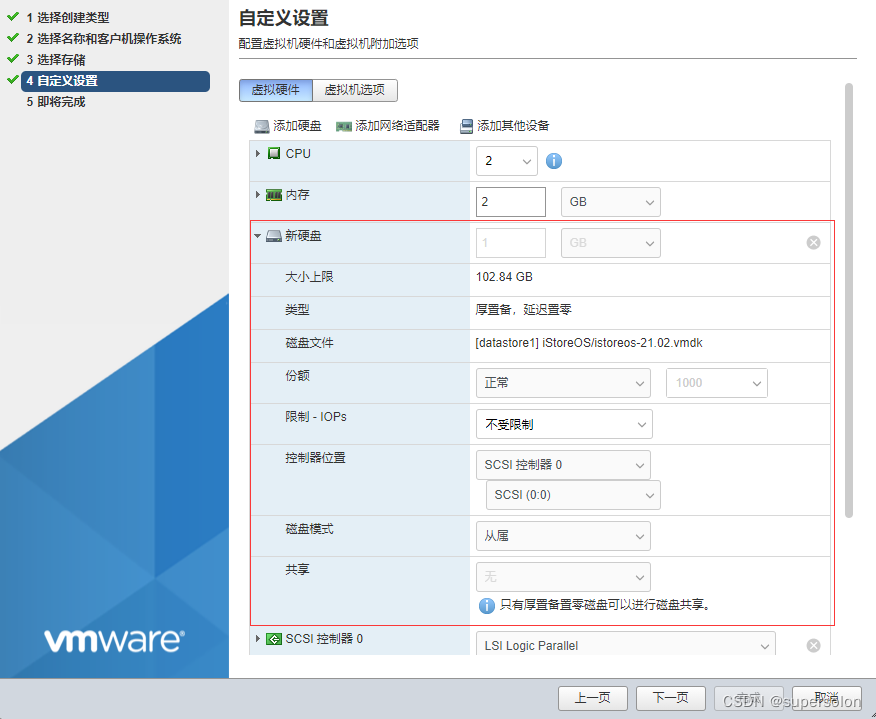

 （4）硬盘配置

【添加硬盘】-【现有硬盘】

创建iStoreOS目录：选中硬盘 【datastore1】- 【创建目录】

 上载固件

选中创建的iStoreOS目录 - 【上载】

两个文件上载完，出现一个文件 - 【选中】-【选择】







 【下一页】-【完成】

4.4 启动iStoreOS

【虚拟机】-【选中iStoreOS】-【打开电源】

4.5 登录iStoreOS

（1）登录界面

主机浏览器输入192.168.100.1进入登录界面

注：

登录不上的情况下，网线从第一个网口换其他网口，再输入地址登录。

（2）管理界面

输入默的认用户名root，密码password，进入管理界面

4.6 配置iStoreOS

esxi默认eth0口为管理口，iStoreOS默认eth0口为WAN口，冲突了，需要调整下。

（1）调整WAN口（把eth5（第6个网口）调整为WAN口）

【网络】-【接口】-【WAN】-【编辑】- 【设备】eth0改成eth5 -【保存】

WAN6也是

【网络】-【接口】-【WAN6】-【编辑】- 【设备】eth0改成eth5 -【保存】

（2）调整LAN口

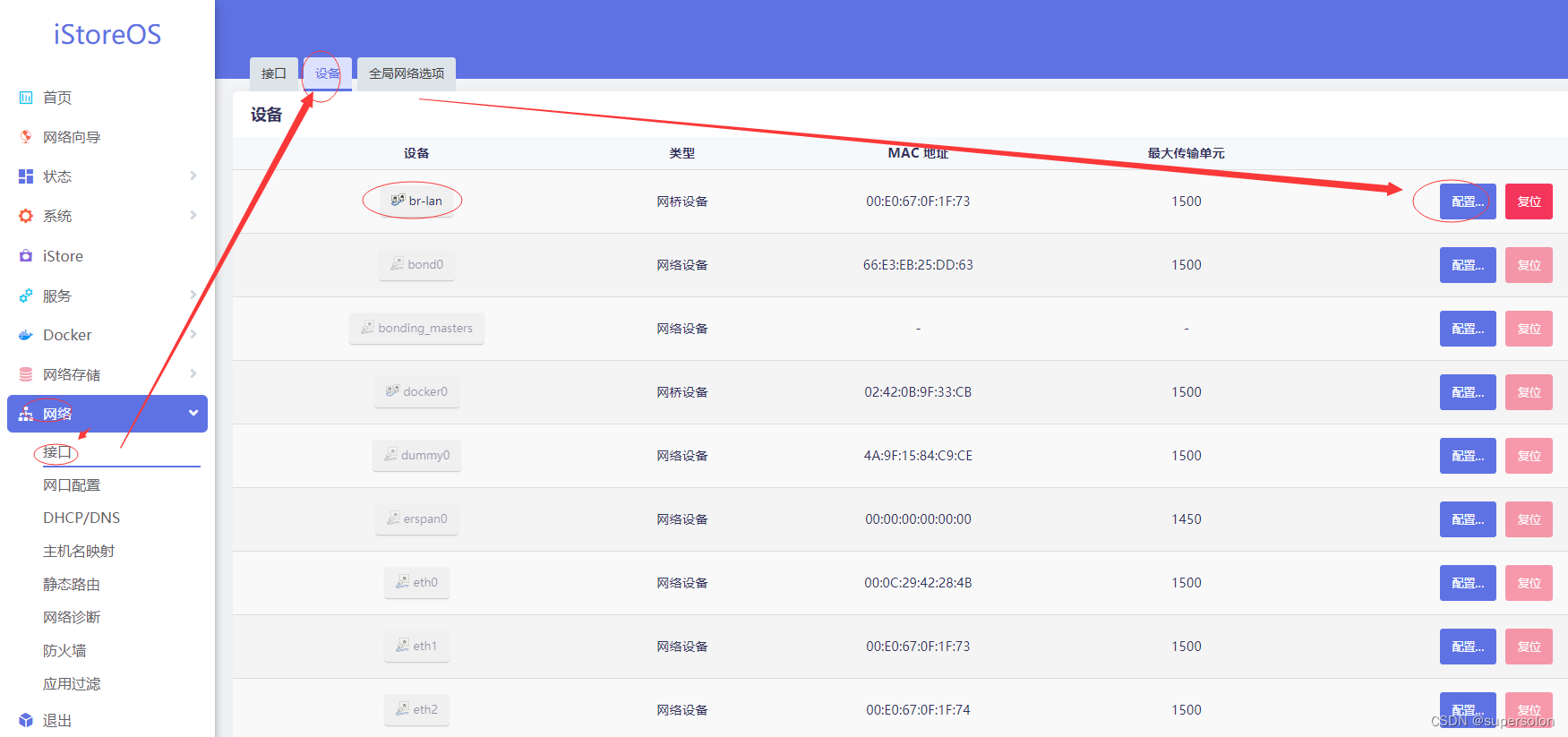

【网络】-【设备】-br-lan-【配置】

【 网桥端口】-去掉eth5，加上eth0 - 【保存】

 【保存并应用】，使更改的配置生效

 5、接通网络

5.1 连接网线

配置了eth5（第六个网口）为WAN口，光猫出来的网线插入第六个网口。

5.2 配置上网

当前环境光猫已经拨号上网，插入网线可直接上网
