• 基于KubeSphere图形编辑面板构建微服务项目的DevOps 系统

    文章目录

    相关文章

    KubeSphere (https://Kubesphere.io) 是在 Kubernetes 之上构建的以应用为中心的多租户容器平台，完全开源，支持多云与多集群管理，提供全栈的 IT 自动化运维的能力，简化企业的 DevOps 工作流。KubeSphere 提供了运维友好的向导式操作界面，帮助企业快速构建一个强大和功能丰富的容器云平台。

    部署过程

    在这里插入图片描述

    准备工作

    创建 DevOps 项目

    DevOps 系统为用户提供了一个自动化的环境，应用可以自动发布到同一个平台。它还兼容第三方私有镜像仓库（如 Harbor）和代码库（如 GitLab/GitHub/SVN/BitBucket）。它为用户提供了全面的、可视化的 CI/CD 流水线，打造了极佳的用户体验，而且这种兼容性强的流水线能力在离线环境中非常有用。
    在这里插入图片描述

    创建凭证

    • 在 DevOps 项目设置下的凭证页面创建以下凭证
      在这里插入图片描述

    在这里插入图片描述

    创建流水线

    在这里插入图片描述

    编辑流水线

    • 编辑流水线，可以参考提供的模板，也可以选择自定义流水线。
      在这里插入图片描述

    流水线的五个阶段：

    拉取源码 -> 构建源码 -> 构建镜像->推送镜像 -> 部署项目

    在这里插入图片描述

    JAVA后端微服务

    拉取源码

    • 在图形编辑面板上，从类型下拉列表中选择 node，从 Label 下拉列表中选择 maven。
      在这里插入图片描述

    • 请点击左侧的加号图标来添加阶段。点击添加步骤上方的文本框，然后在右侧的名称字段中为该阶段设置名称。
      在这里插入图片描述

    • 点击添加步骤。在列表中选择 git，以从 GitLab 拉取项目代码。在弹出的对话框中，填写必需的字段。点击确定完成操作。
      在这里插入图片描述

    在这里插入图片描述

    构建源码

    在这里插入图片描述

    mvn clean package -Dmaven.test.skip=true -Pdev

    • 1

    在这里插入图片描述

    构建镜像
    • 点击前一个阶段右侧的加号图标添加一个新的阶段，以构建镜像。
    docker build -t wms-gateway:v1 -f wms-gateway/Dockerfile ./wms-gateway/

    • 1

    在这里插入图片描述在这里插入图片描述

    • 选择添加 添加并行阶段， 重复以上步骤添加其他微服务。
    推送镜像
    • 点击前一个阶段右侧的加号图标添加一个新的阶段，以推送镜像至Harbor。点击任务下的添加步骤，选择添加凭证。
      在这里插入图片描述
    • 将其填写完成，然后点击确定。
      • 凭证名称：选择您创建的 harbor 凭证。
      • 密码变量：输入 HARBOR_PWD_VAR。
      • 用户名变量：输入 HARBOR_USER_VAR。

    出于安全原因，帐户信息在脚本中显示为变量。

    在这里插入图片描述

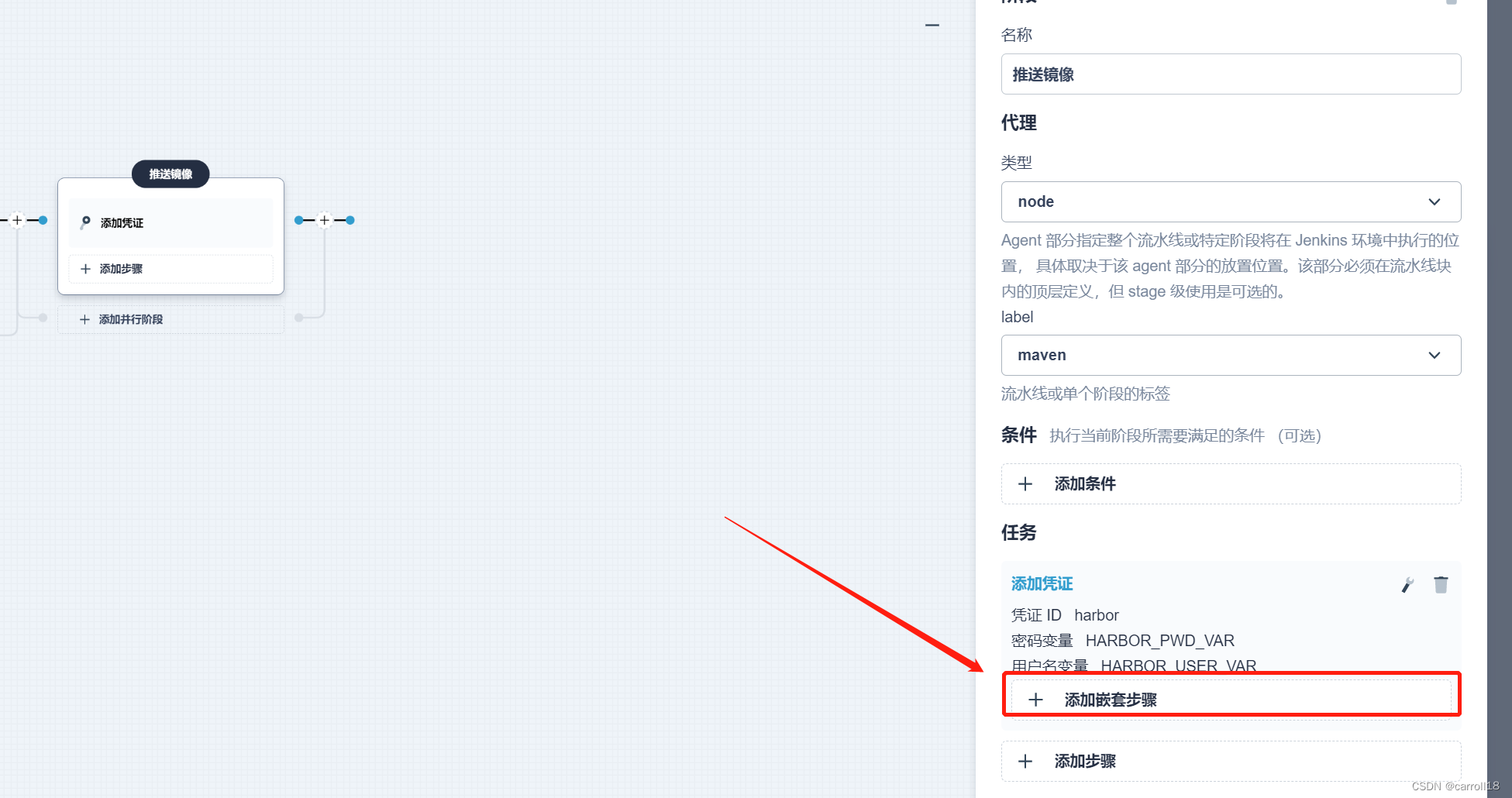

    • 点击添加嵌套步骤添加一个嵌套步骤。
      在这里插入图片描述
    • 在列表中选择 shell 并在弹出窗口中输入以下命令，点击确定完成操作。
    echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin

    • 1
    • 下面两条命令参考上面命令依次添加输入。
    # 镜像打tag
docker tag  wms-gateway:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-gateway:SNAPSHOT-$BUILD_NUMBER
# 推送镜像
docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-gateway:SNAPSHOT-$BUILD_NUMBER

    • 1
    • 2
    • 3
    • 4

    在这里插入图片描述

    • 选择添加 添加并行阶段， 重复以上步骤添加其他微服务。
    部署项目
    • 添加凭证
      在这里插入图片描述
    • 添加嵌套步骤，执行shell脚本
    envsubst < devops/deploy/gateway.yaml | kubectl apply -f -

    • 1

    在这里插入图片描述

    VUE前端

    拉取源码

    在这里插入图片描述

    构建源码

    在这里插入图片描述

    构建镜像

    在这里插入图片描述

    推送镜像

    在这里插入图片描述

    部署项目

    在这里插入图片描述

    运行流水线

    在这里插入图片描述

    查看流水线详情

    • 如果所有配置都成功运行，可以看到所有阶段都已完成。
      在这里插入图片描述

    • 在右上角点击查看日志，查看所有日志。点击每个阶段查看其详细日志。您可以根据日志排除故障和问题，也可以将日志下载到本地进行进一步分析。

    完整流水线脚本

    • 可以在这儿把下面的模板填充进去，然后在这个基础上进行修改。

    在这里插入图片描述

    微服务后端

    pipeline {
  agent {
    node {
      label 'maven'
    }

  }
  stages {
    stage('clone code') {
      agent none
      steps {
        container('maven') {
          git(url: 'http://192.168.0.126/saas-wms/linkinsense-wms-public.git', credentialsId: 'gitlab', changelog: true, poll: false, branch: "$env_name")
        }

        sh 'ls -al'
      }
    }

    stage('编译 构建代码') {
      agent none
      steps {
        container('maven') {
          sh 'ls'
          sh 'mvn clean package -Dmaven.test.skip=true -Pdev'
        }

      }
    }

    stage('default-2') {
      parallel {
        stage('构建gateway镜像') {
          agent none
          steps {
            container('maven') {
              sh 'ls'
              sh 'docker build -t wms-gateway:v1 -f wms-gateway/Dockerfile ./wms-gateway/'
            }

          }
        }

        stage('构建auth镜像') {
          agent none
          steps {
            container('maven') {
              sh 'ls'
              sh 'docker build -t wms-auth:v1 -f wms-auth/Dockerfile ./wms-auth/'
            }

          }
        }

        stage('构建admin镜像') {
          agent none
          steps {
            container('maven') {
              sh 'ls'
              sh 'docker build -t wms-admin:v1 -f wms-admin/Dockerfile ./wms-admin/'
            }

          }
        }

        stage('构建warehouse镜像') {
          agent none
          steps {
            container('maven') {
              sh 'ls'
              sh 'docker build -t wms-warehouse:v1 -f wms-warehouse/Dockerfile ./wms-warehouse/'
            }

          }
        }

        stage('构建orders镜像') {
          agent none
          steps {
            container('maven') {
              sh 'ls'
              sh 'docker build -t wms-orders:v1 -f wms-orders/Dockerfile ./wms-orders/'
            }

          }
        }

        stage('构建outbound镜像') {
          agent none
          steps {
            container('maven') {
              sh 'ls'
              sh 'docker build -t wms-outbound:v1 -f wms-outbound/Dockerfile ./wms-outbound/'
            }

          }
        }

        stage('构建log镜像') {
          agent none
          steps {
            container('maven') {
              sh 'ls'
              sh 'docker build -t wms-log:v1 -f wms-log/Dockerfile ./wms-log/'
            }

          }
        }

      }
    }

    stage('default-3') {
      parallel {
        stage('推送gateway镜像') {
          agent none
          steps {
            container('maven') {
              withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {
                sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'
                sh 'docker tag  wms-gateway:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-gateway:SNAPSHOT-$BUILD_NUMBER '
                sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-gateway:SNAPSHOT-$BUILD_NUMBER '
              }

            }

          }
        }

        stage('推送auth镜像') {
          agent none
          steps {
            container('maven') {
              withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {
                sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'
                sh 'docker tag  wms-auth:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-auth:SNAPSHOT-$BUILD_NUMBER '
                sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-auth:SNAPSHOT-$BUILD_NUMBER '
              }

            }

          }
        }

        stage('推送admin镜像') {
          agent none
          steps {
            container('maven') {
              withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {
                sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'
                sh 'docker tag  wms-admin:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-admin:SNAPSHOT-$BUILD_NUMBER '
                sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-admin:SNAPSHOT-$BUILD_NUMBER '
              }

            }

          }
        }

        stage('推送warehouse镜像') {
          agent none
          steps {
            container('maven') {
              withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {
                sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'
                sh 'docker tag  wms-warehouse:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-warehouse:SNAPSHOT-$BUILD_NUMBER '
                sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-warehouse:SNAPSHOT-$BUILD_NUMBER '
              }

            }

          }
        }

        stage('推送orders镜像') {
          agent none
          steps {
            container('maven') {
              withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {
                sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'
                sh 'docker tag  wms-orders:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-orders:SNAPSHOT-$BUILD_NUMBER '
                sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-orders:SNAPSHOT-$BUILD_NUMBER '
              }

            }

          }
        }

        stage('推送outbound镜像') {
          agent none
          steps {
            container('maven') {
              withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {
                sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'
                sh 'docker tag  wms-outbound:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-outbound:SNAPSHOT-$BUILD_NUMBER '
                sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-outbound:SNAPSHOT-$BUILD_NUMBER '
              }

            }

          }
        }

        stage('推送log镜像') {
          agent none
          steps {
            container('maven') {
              withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {
                sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'
                sh 'docker tag  wms-log:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-log:SNAPSHOT-$BUILD_NUMBER '
                sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-log:SNAPSHOT-$BUILD_NUMBER '
              }

            }

          }
        }

      }
    }

    stage('default-4') {
      parallel {
        stage('部署gateway到dev环境') {
          agent none
          steps {
            container('maven') {
              withCredentials([
                                                kubeconfigFile(credentialsId : env.KUBECONFIG_CREDENTIAL_ID ,variable : 'KUBECONFIG' ,)]) {
                  sh 'envsubst < devops/deploy/gateway.yaml | kubectl apply -f -'
                }

              }

            }
          }

          stage('部署auth到dev环境') {
            agent none
            steps {
              container('maven') {
                withCredentials([
                                                      kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {
                    sh 'envsubst < devops/deploy/auth.yaml | kubectl apply -f -'
                  }

                }

              }
            }

            stage('部署admin到dev环境') {
              agent none
              steps {
                container('maven') {
                  withCredentials([
                                                                                                                                                                                              kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {
                      sh 'envsubst < devops/deploy/admin.yaml | kubectl apply -f -'
                    }

                  }

                }
              }

              stage('部署warehouse到dev环境') {
                agent none
                steps {
                  container('maven') {
                    withCredentials([
                                                                                                                                                                                                                kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {
                        sh 'envsubst < devops/deploy/warehouse.yaml | kubectl apply -f -'
                      }

                    }

                  }
                }

                stage('部署orders到dev环境') {
                  agent none
                  steps {
                    container('maven') {
                      withCredentials([
                                                                                                                                                                                                                                  kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {
                          sh 'envsubst < devops/deploy/orders.yaml | kubectl apply -f -'
                        }

                      }

                    }
                  }

                  stage('部署outbound到dev环境') {
                    agent none
                    steps {
                      container('maven') {
                        withCredentials([
                                                                                                                                                                                                                                                    kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {
                            sh 'envsubst < devops/deploy/outbound.yaml | kubectl apply -f -'
                          }

                        }

                      }
                    }

                    stage('部署log到dev环境') {
                      agent none
                      steps {
                        container('maven') {
                          withCredentials([
                                                                                                                                                                                                                          kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {
                              sh 'envsubst < devops/deploy/log.yaml | kubectl apply -f -'
                            }

                          }

                        }
                      }

                    }
                  }

                }
                environment {
                  DOCKER_CREDENTIAL_ID = 'dockerhub-id'
                  GITHUB_CREDENTIAL_ID = 'github-id'
                  KUBECONFIG_CREDENTIAL_ID = 'demo-kubeconfig'
                  REGISTRY = '192.168.0.127:8084'
                  DOCKERHUB_NAMESPACE = 'onlee'
                  GITHUB_ACCOUNT = 'kubesphere'
                  APP_NAME = 'devops-java-sample'
                }
                parameters {
                  choice(description: '你需要选择哪条环境进行构建?', name: 'env_name', choices: ["test", "dev", "k8s"])
                }
              }

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110
    • 111
    • 112
    • 113
    • 114
    • 115
    • 116
    • 117
    • 118
    • 119
    • 120
    • 121
    • 122
    • 123
    • 124
    • 125
    • 126
    • 127
    • 128
    • 129
    • 130
    • 131
    • 132
    • 133
    • 134
    • 135
    • 136
    • 137
    • 138
    • 139
    • 140
    • 141
    • 142
    • 143
    • 144
    • 145
    • 146
    • 147
    • 148
    • 149
    • 150
    • 151
    • 152
    • 153
    • 154
    • 155
    • 156
    • 157
    • 158
    • 159
    • 160
    • 161
    • 162
    • 163
    • 164
    • 165
    • 166
    • 167
    • 168
    • 169
    • 170
    • 171
    • 172
    • 173
    • 174
    • 175
    • 176
    • 177
    • 178
    • 179
    • 180
    • 181
    • 182
    • 183
    • 184
    • 185
    • 186
    • 187
    • 188
    • 189
    • 190
    • 191
    • 192
    • 193
    • 194
    • 195
    • 196
    • 197
    • 198
    • 199
    • 200
    • 201
    • 202
    • 203
    • 204
    • 205
    • 206
    • 207
    • 208
    • 209
    • 210
    • 211
    • 212
    • 213
    • 214
    • 215
    • 216
    • 217
    • 218
    • 219
    • 220
    • 221
    • 222
    • 223
    • 224
    • 225
    • 226
    • 227
    • 228
    • 229
    • 230
    • 231
    • 232
    • 233
    • 234
    • 235
    • 236
    • 237
    • 238
    • 239
    • 240
    • 241
    • 242
    • 243
    • 244
    • 245
    • 246
    • 247
    • 248
    • 249
    • 250
    • 251
    • 252
    • 253
    • 254
    • 255
    • 256
    • 257
    • 258
    • 259
    • 260
    • 261
    • 262
    • 263
    • 264
    • 265
    • 266
    • 267
    • 268
    • 269
    • 270
    • 271
    • 272
    • 273
    • 274
    • 275
    • 276
    • 277
    • 278
    • 279
    • 280
    • 281
    • 282
    • 283
    • 284
    • 285
    • 286
    • 287
    • 288
    • 289
    • 290
    • 291
    • 292
    • 293
    • 294
    • 295
    • 296
    • 297
    • 298
    • 299
    • 300
    • 301
    • 302
    • 303
    • 304
    • 305
    • 306
    • 307
    • 308
    • 309
    • 310
    • 311
    • 312
    • 313
    • 314
    • 315
    • 316
    • 317
    • 318
    • 319
    • 320
    • 321
    • 322
    • 323
    • 324
    • 325
    • 326
    • 327
    • 328
    • 329
    • 330
    • 331
    • 332
    • 333
    • 334
    • 335
    • 336
    • 337
    • 338
    • 339

    VUE前端

    pipeline {
  agent {
    node {
      label 'nodejs'
    }

  }
  stages {
    stage('拉取代码') {
      agent none
      steps {
        git(url: 'http://192.168.0.126/saas-wms/linkinsense-wms-admin.git', credentialsId: 'gitlab', branch: 'main', changelog: true, poll: false)
      }
    }

    stage('构建代码') {
      agent none
      steps {
        container('nodejs') {
          sh 'npm cache clean -f'
          sh 'npm config set registry http://registry.npmmirror.com'
          sh 'npm install -g n --registry=http://registry.npmmirror.com'
          sh 'n v17.9.0'
          sh 'node -v'
          sh 'npm i'
          sh 'npm run build:dev'
        }

      }
    }

    stage('构建镜像') {
      agent none
      steps {
        container('nodejs') {
          sh 'ls'
          sh 'docker build -t wms-web:v1 -f  Dockerfile .'
        }

      }
    }

    stage('推送镜像') {
      agent none
      steps {
        container('nodejs') {
          withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {
            sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'
            sh 'docker tag  wms-web:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-web:v1 '
            sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-web:v1 '
          }

        }

      }
    }

    stage('部署项目') {
      agent none
      steps {
        container('nodejs') {
          withCredentials([
                                                                                        kubeconfigFile(credentialsId : env.KUBECONFIG_CREDENTIAL_ID ,variable : 'KUBECONFIG' ,)]) {
              sh 'envsubst < deploy-dev.yaml | kubectl apply -f -'
            }

          }

        }
      }

    }
    environment {
      DOCKER_CREDENTIAL_ID = 'dockerhub-id'
      GITHUB_CREDENTIAL_ID = 'github-id'
      KUBECONFIG_CREDENTIAL_ID = 'demo-kubeconfig'
      REGISTRY = '192.168.0.127:8084'
      DOCKERHUB_NAMESPACE = 'onlee'
      GITHUB_ACCOUNT = 'kubesphere'
      APP_NAME = 'devops-java-sample'
    }
  }

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82

    参考

    你知道的越多，你不知道的越多。

  • 相关阅读:
    Linux系统编程系列之线程池
    2022-08-19 学习笔记 day42-JDBC
    学习笔记二十三：Deployment入门到企业实战应用
    Baklib|搭建帮助中心，推动SaaS企业发展
    RabbitMQ之消息模式简单易懂，超详细分享~~~
    基于grpc从零开始搭建一个准生产分布式应用(6) - 05 - MapStruct特殊实现
    嵌入式养成计划-33--数据库-sqlite3
    Python lxml库 提取并保存网页内容部分
    Mongodb7启动报错排除解决方案
    VS2022环境下C++ DLL动态链接库的编写和调用
  • 原文地址：https://blog.csdn.net/qq_40722827/article/details/127958222
