• TCP/IP 网络嗅探器开发实例

    主要内容

    实例使用环境

    知识储备

    IP数据报格式

    IP头结构体定义

    TCP头格式

    TCP头结构体定义

    实例的调用演示

     实例的完整代码

    initsock.h

    protoinfo.h文件

     Sniffer.cpp文件

    实例总结

    基于原始套接字的网络封包嗅探的工作过程

    Sniffer节点调用分析

    在Visual Studio2019 的调用事项

    问题一：程序的打开问题

    问题二：解决编译器的C4996代码问题

    主要内容

    1，了解利用原始套接字进行通信程序的编写，编译和执行。

    2，利用原始套接字编程将网卡设置为混杂模式，对局域网（自组网/机房网络/宿舍网络或其他）上传输的数据包进行捕获与分析；

    3，能分析出捕获的IP数据包的生存时间、协议、头部校验和、源IP地址以及目标IP地址等内容。并将上述解析结果规范显示出来。

    实例使用环境

    操作系统：  Microsoft Windows 11

    编程环境：  Visual Studio 2019

    知识储备

    IP数据报格式

    IP数据报格式

    IP头结构体定义

    1. IP头结构体
    2. typedef struct _IPHeader         // 20字节的IP头
    3. {
    4.     UCHAR     iphVerLen;         // 4位首部长度+4位IP版本号
    5.     UCHAR     ipTOS;             // 8位服务类型
    6.     USHORT    ipLength;          // 16位封包总长度，即整个IP报的长度
    7.     USHORT    ipID;              // 16位封包标识，惟一标识发送的每一个数据报
    8.     USHORT    ipFlags;           // 3位标志位+13报片偏移
    9.     UCHAR     ipTTL;             // 8位生存时间，就是TTL
    10.     UCHAR     ipProtocol;        // 8位协议，TCP、UDP、ICMP等
    11.     USHORT    ipChecksum;        // 16位IP首部校验和
    12.     ULONG     ipSource;          // 32位源IP地址
    13.     ULONG     ipDestination;     // 32位目标IP地址
    14. } IPHeader, * PIPHeader;

    TCP头格式

    TCP包头格式

    TCP头结构体定义

    1. typedef struct _TCPHeader       // 20字节的TCP头
    2. {
    3.     USHORT sourcePort;          // 16位源端口号
    4.     USHORT destinationPort;     // 16位目的端口号
    5.     ULONG sequenceNumber;       // 32位序列号
    6.     ULONG acknowledgeNumber;    // 32位确认号
    7.     UCHAR   dataoffset;         // 高4位表示数据偏移，低6位保留字
    8.     UCHAR   flags;              // 6位标志位
    9.     USHORT windows;             // 16位窗口大小
    10.     USHORT checksum;            // 16位校验和
    11.     USHORT urgentPointer;       // 16位紧急数据偏移量
    12. } TCPHeader, * PTCPHeader;

    实例的调用演示

    程序成功绑定了本机的IP地址(注意不能是任意)

    程序尝试嗅探主机中的IP数据封包，并成功解析出源IP地址以及目标IP地址，协议及对应端口等内容。

     实例的完整代码

    initsock.h

    1. #include
    2. #pragma comment(lib, "WS2_32")	// 链接到WS2_32.lib
    3.
    4. class CInitSock
    5. {
    6. public:
    7. 	CInitSock(BYTE minorVer = 2, BYTE majorVer = 2)
    8. 	{
    9. 		// 初始化WS2_32.dll
    10. 		WSADATA wsaData;
    11. 		WORD sockVersion = MAKEWORD(minorVer, majorVer);
    12. 		if (::WSAStartup(sockVersion, &wsaData) != 0)
    13. 		{
    14. 			exit(0);
    15. 		}
    16. 	}
    17. 	~CInitSock()
    18. 	{
    19. 		::WSACleanup();
    20. 	}
    21. };

    protoinfo.h文件

    1. // protoinfo.h文件
    2.
    3. /*
    5. 定义协议格式
    6. 定义协议中使用的宏
    8.  */
    9. #ifndef __PROTOINFO_H__
    10. #define __PROTOINFO_H__
    11.
    12.
    13. #define ETHERTYPE_IP    0x0800
    14. #define ETHERTYPE_ARP   0x0806
    15.
    16. typedef struct _ETHeader         // 14字节的以太头
    17. {
    18. 	UCHAR	dhost[6];			// 目的MAC地址destination mac address
    19. 	UCHAR	shost[6];			// 源MAC地址source mac address
    20. 	USHORT	type;				// 下层协议类型，如IP（ETHERTYPE_IP）、ARP（ETHERTYPE_ARP）等
    21. } ETHeader, * PETHeader;
    22.
    23.
    24. #define ARPHRD_ETHER 	1
    25.
    26. // ARP协议opcodes
    27. #define	ARPOP_REQUEST	1		// ARP 请求
    28. #define	ARPOP_REPLY		2		// ARP 响应
    29.
    30.
    31. typedef struct _ARPHeader		// 28字节的ARP头
    32. {
    33. 	USHORT	hrd;				//	硬件地址空间，以太网中为ARPHRD_ETHER
    34. 	USHORT	eth_type;			//  以太网类型，ETHERTYPE_IP ？？
    35. 	UCHAR	maclen;				//	MAC地址的长度，为6
    36. 	UCHAR	iplen;				//	IP地址的长度，为4
    37. 	USHORT	opcode;				//	操作代码，ARPOP_REQUEST为请求，ARPOP_REPLY为响应
    38. 	UCHAR	smac[6];			//	源MAC地址
    39. 	UCHAR	saddr[4];			//	源IP地址
    40. 	UCHAR	dmac[6];			//	目的MAC地址
    41. 	UCHAR	daddr[4];			//	目的IP地址
    42. } ARPHeader, * PARPHeader;
    43.
    44.
    45. // 协议
    46. #define PROTO_ICMP    1
    47. #define PROTO_IGMP    2
    48. #define PROTO_TCP     6
    49. #define PROTO_UDP     17
    50.
    51. typedef struct _IPHeader		// 20字节的IP头
    52. {
    53. 	UCHAR     iphVerLen;      // 版本号和头长度（各占4位）
    54. 	UCHAR     ipTOS;          // 服务类型
    55. 	USHORT    ipLength;       // 封包总长度，即整个IP报的长度
    56. 	USHORT    ipID;			  // 封包标识，惟一标识发送的每一个数据报
    57. 	USHORT    ipFlags;	      // 标志
    58. 	UCHAR     ipTTL;	      // 生存时间，就是TTL
    59. 	UCHAR     ipProtocol;     // 协议，可能是TCP、UDP、ICMP等
    60. 	USHORT    ipChecksum;     // 校验和
    61. 	ULONG     ipSource;       // 源IP地址
    62. 	ULONG     ipDestination;  // 目标IP地址
    63. } IPHeader, * PIPHeader;
    64.
    65.
    66. // 定义TCP标志
    67. #define   TCP_FIN   0x01
    68. #define   TCP_SYN   0x02
    69. #define   TCP_RST   0x04
    70. #define   TCP_PSH   0x08
    71. #define   TCP_ACK   0x10
    72. #define   TCP_URG   0x20
    73. #define   TCP_ACE   0x40
    74. #define   TCP_CWR   0x80
    75.
    76. typedef struct _TCPHeader		// 20字节的TCP头
    77. {
    78. 	USHORT	sourcePort;			// 16位源端口号
    79. 	USHORT	destinationPort;	// 16位目的端口号
    80. 	ULONG	sequenceNumber;		// 32位序列号
    81. 	ULONG	acknowledgeNumber;	// 32位确认号
    82. 	UCHAR	dataoffset;			// 高4位表示数据偏移
    83. 	UCHAR	flags;				// 6位标志位
    84. 	//FIN - 0x01
    85. 	//SYN - 0x02
    86. 	//RST - 0x04
    87. 	//PUSH- 0x08
    88. 	//ACK- 0x10
    89. 	//URG- 0x20
    90. 	//ACE- 0x40
    91. 	//CWR- 0x80
    92.
    93. 	USHORT	windows;			// 16位窗口大小
    94. 	USHORT	checksum;			// 16位校验和
    95. 	USHORT	urgentPointer;		// 16位紧急数据偏移量
    96. } TCPHeader, * PTCPHeader;
    97.
    98. typedef struct _UDPHeader
    99. {
    100. 	USHORT			sourcePort;		// 源端口号
    101. 	USHORT			destinationPort;// 目的端口号
    102. 	USHORT			len;			// 封包长度
    103. 	USHORT			checksum;		// 校验和
    104. } UDPHeader, * PUDPHeader;
    105.
    106. #endif // __PROTOINFO_H__

     Sniffer.cpp文件

    1. // Sniffer.cpp文件
    2. #pragma warning(disable:4996)
    3. #include "initsock.h"
    4. #include "protoinfo.h"
    5.
    6. #include
    7. #include
    8.
    9. #pragma comment(lib, "Advapi32.lib")
    10.
    11. CInitSock theSock;
    12.
    13. void DecodeTCPPacket(char* pData)
    14. {
    15. 	TCPHeader* pTCPHdr = (TCPHeader*)pData;
    16.
    17. 	printf(" Port: %d -> %d \n", ntohs(pTCPHdr->sourcePort), ntohs(pTCPHdr->destinationPort));
    18.
    19. 	// 下面还可以根据目的端口号进一步解析应用层协议
    20. 	switch (::ntohs(pTCPHdr->destinationPort))
    21. 	{
    22. 	case 21:
    23. 		break;
    24. 	case 80:
    25. 	case 8080:
    26. 		break;
    27. 	}
    28. }
    29.
    30. void DecodeIPPacket(char* pData)
    31. {
    32. 	IPHeader* pIPHdr = (IPHeader*)pData;
    33. 	in_addr source, dest;
    34. 	char szSourceIp[32], szDestIp[32];
    35.
    36. 	printf("\n\n-------------------------------\n");
    37.
    38. 	// 从IP头中取出源IP地址和目的IP地址
    39. 	source.S_un.S_addr = pIPHdr->ipSource;
    40. 	dest.S_un.S_addr = pIPHdr->ipDestination;
    41. 	strcpy(szSourceIp, ::inet_ntoa(source));
    42. 	strcpy(szDestIp, ::inet_ntoa(dest));
    43.
    44. 	printf("	%s -> %s \n", szSourceIp, szDestIp);
    45. 	// IP头长度
    46. 	int nHeaderLen = (pIPHdr->iphVerLen & 0xf) * sizeof(ULONG);
    47.
    48. 	switch (pIPHdr->ipProtocol)
    49. 	{
    50. 	case IPPROTO_TCP: // TCP协议
    51. 		DecodeTCPPacket(pData + nHeaderLen);
    52. 		break;
    53. 	case IPPROTO_UDP:
    54. 		break;
    55. 	case IPPROTO_ICMP:
    56. 		break;
    57. 	}
    58. }
    59.
    60.
    61. void main()
    62. {
    63. 	// 创建原始套节字
    64. 	SOCKET sRaw = socket(AF_INET, SOCK_RAW, IPPROTO_IP);
    65.
    66. 	// 获取本地IP地址
    67. 	char szHostName[56];
    68. 	SOCKADDR_IN addr_in;
    69. 	struct  hostent* pHost;
    70. 	gethostname(szHostName, 56);
    71. 	if ((pHost = gethostbyname((char*)szHostName)) == NULL)
    72. 		return;
    73.
    74. 	// 在调用ioctl之前，套节字必须绑定
    75. 	addr_in.sin_family = AF_INET;
    76. 	addr_in.sin_port = htons(0);
    77. 	memcpy(&addr_in.sin_addr.S_un.S_addr, pHost->h_addr_list[0], pHost->h_length);
    78.
    79. 	printf(" Binding to interface : %s \n", ::inet_ntoa(addr_in.sin_addr));
    80. 	if (bind(sRaw, (PSOCKADDR)&addr_in, sizeof(addr_in)) == SOCKET_ERROR)
    81. 		return;
    82.
    83. 	// 设置SIO_RCVALL控制代码，以便接收所有的IP包
    84. 	DWORD dwValue = 1;
    85. 	if (ioctlsocket(sRaw, SIO_RCVALL, &dwValue) != 0)
    86. 		return;
    87.
    88. 	// 开始接收封包
    89. 	char buff[1024];
    90. 	int nRet;
    91. 	while (TRUE)
    92. 	{
    93. 		nRet = recv(sRaw, buff, 1024, 0);
    94. 		if (nRet > 0)
    95. 		{
    96. 			DecodeIPPacket(buff);
    97. 		}
    98. 	}
    99. 	closesocket(sRaw);
    100. }

    实例总结

    基于原始套接字的网络封包嗅探的工作过程

    使用原始套接字写嗅探器的流程：

    1 使用socket创建基于IP协议的原始套接字。

    2 获取本地IP地址。

    3 将原始套接字绑定到本地IP地址上。

    4 使用ioctlsocket函数设置套接字选项SIO_RCVALL，即接受所有数据。

    5 无尽调用recv函数。

    Sniffer节点调用分析

        通常的套接字程序只能响应与自己MAC地址相匹配的或是以广播形式发出的数据帧，对于其他形式的数据帧网络接口采取的动作是直接丢弃。为了使网卡接收所有经过它的封包，要将其设置为混杂模式。

        程序运行之后，首先要创建原始套接字，将它绑定到一个明确的本地地址（不能为ADDR_ANY）,然后设置SIO_RCVALL控制代码，最后进入无限循环，不断调用recv函数接收经过本地网卡的IP封包。

        程序接收到IP封包之后，调用自定义函数DecodeIPPaccket进行解包。这个函数萃取出封包中的协议头，向用户打印出协议信息，本次实验Sniffer程序仅解析了封包中的IP头和TCP头。

    在Visual Studio2019 的调用事项

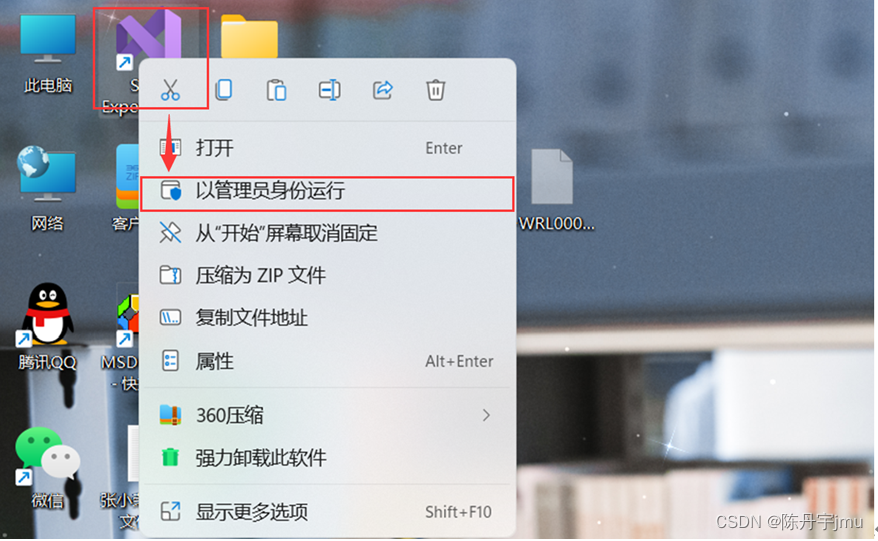

    问题一：程序的打开问题

    由于网络嗅探器程序需要较高的使用权限，所以要以编译器要以管理员的身份打开使用。

    问题二：解决编译器的C4996代码问题

    由于代码样例的使用规则与现行的编译器的代码定义规则(安全性过高)存在不兼容的问题，在尝试过许多方法后，尝试解决思路如下：

    如果都没很好的解决问题，最后只能输入#pragma warning(disable:4996)强制忽略掉C4996所带来的警告程序恢复了正常运行。
