（Cascade extended state observer）级联ADRC的simulink仿真和程序---送给中国研究学者的精华版

在这里先声明一下，级联CESO由美国学者Rafal Madonski的论文
《Cascade extended state observer for active disturbance rejection control
applications under measurement noise》提出，本人只是将他给的模型给中国学者研究，
模型适用于各个行业，以供参考。
1
2
3
4

一、论文介绍

扩展状态观测器(ESO)在非线性系统反馈控制设计中起着重要作用。然而，当输出测量被不可忽略的高频噪声破坏时，它的高增益特性在工程实践中产生了挑战。这种噪声的存在限制了观测器的增益可以有多高，这迫使在状态估计的快速收敛和控制任务实现的质量之间进行权衡。在这项工作中，提出了一种新的观测器设计，以提高存在噪声时的估计性能。特别地，开发了一种独特的ESO级联组合，能够快速、准确地重构信号，同时避免了测量噪声的过度放大。作为自抗扰控制(ADRC)方案的一部分，验证了所引入的观测器结构的有效性。对新的观测器结构进行了数值验证和理论分析，结果表明该观测器结构在噪声衰减方面优于标准方案。

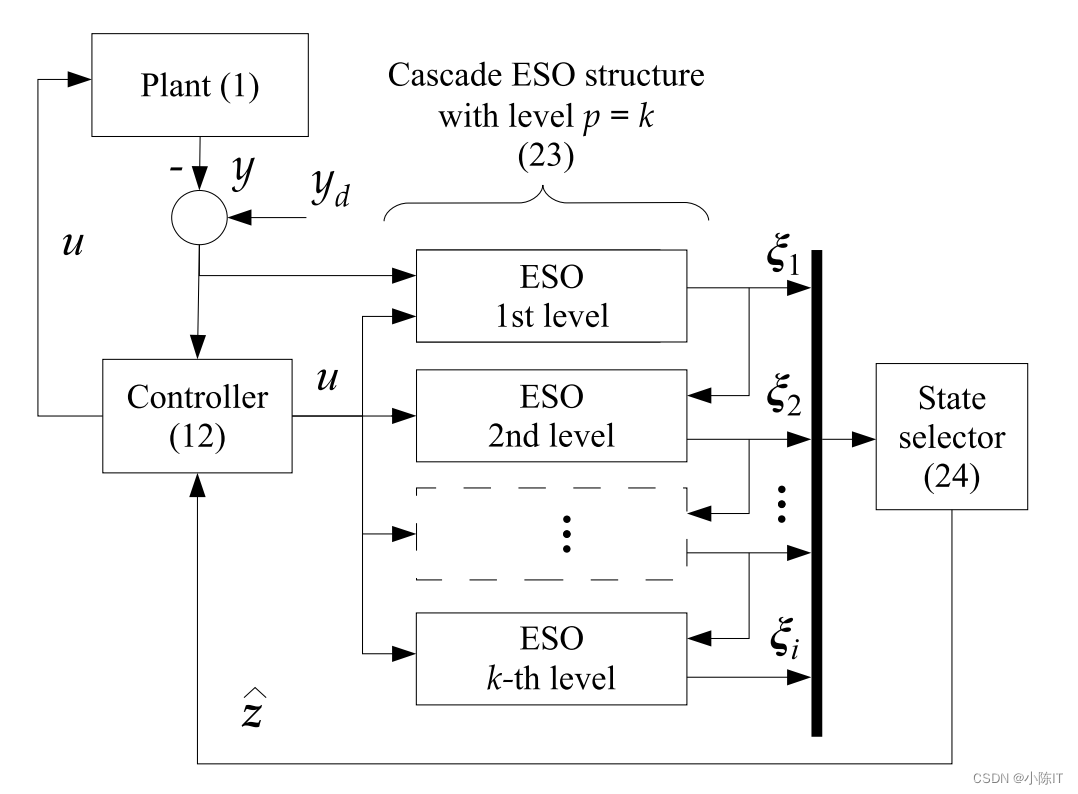

下面的框图是这篇论文的总体控制介绍：

plant是你的模型，controller是你的控制器，中间由多个ESO级联，state selector是观测状态量，z1，z2，z3.

二、ADRC介绍

这方面可以参考其他博主的文章和论文，不再介绍。

三、simulink仿真介绍

下面将对论文的simulink仿真模型介绍，同学们可以对比ADRC框图和论文的总体控制框图做对比。

大家可以看到总共包括5个部分：

1：Reference signal（参考信号）
2：Observer（观测器）
3：Process disturbance（扰动信号）
4：ADRC controller（ADRC控制器）
5：Plant（研究模型）

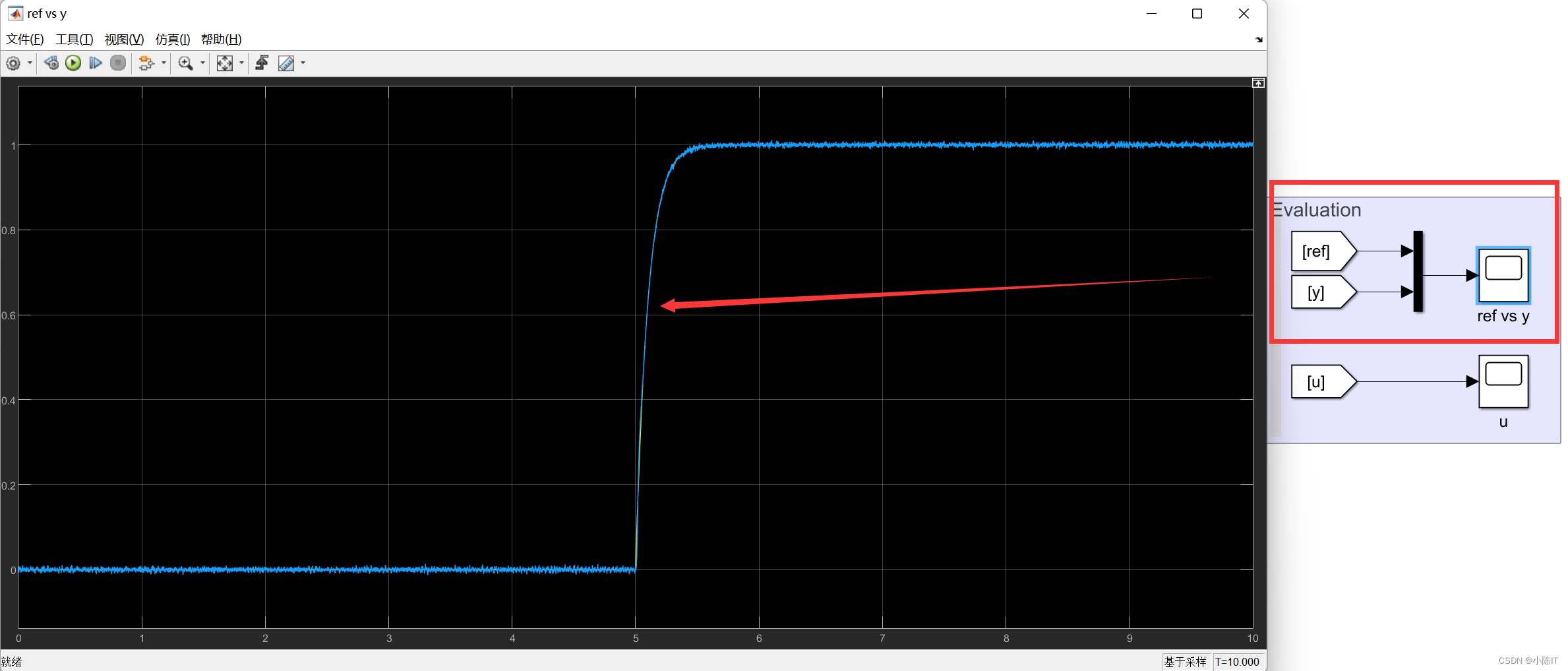

1：Reference signal（参考信号）

其中的step：

2：Observer（观测器）

观测器总共由三个部分，单个三阶ESO，2个级联3阶ESO，3个级联3阶ESO

单个三阶ESO

其中Interpreted MATLAB Fcn模块：

名字是esoObserver,输出维度为3维度。
其中esoObserver.m文件为：

function [ z_hat_p ] = esoObserver( input )

    b_hat = 1;
    w0 = 400;
    L = [3*w0, 3*w0^2, w0^3]';

    z_hat = input(1:3);
    y = input(4);
    u = input(5);

    Ao = [0 1 0;...
         0 0 1;...
         0 0 0];
    Bo = [0; -b_hat; 0];

    z_hat_p = Ao*z_hat + Bo*u + L*(y - z_hat(1));
end


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

2个级联3阶ESO

第一个是：

名字是newEsoObserverFirstStage,输出维度为3维度。
其中newEsoObserverFirstStage.m文件为：

function [ z_hat_p ] = newEsoObserverFirstStage( input )

    w01 = 460/4;
    b_hat = 1;
    L = [3*w01, 3*w01^2, w01^3]';

    z_hat = input(1:3);
    y = input(4);
    u = input(5);

    Ao = [0 1 0;...
         0 0 1;...
         0 0 0];
    Bo = [0; -b_hat; 0];

    z_hat_p = Ao*z_hat + Bo*u + L*(y - z_hat(1));
end


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

第二个是：

名字是newEsoObserverSecondStage,输出维度为3维度。
其中newEsoObserverSecondStage.m文件为：

function [ z_hat2_p ] = newEsoObserverSecondStage( input )

    alpha = 2;
    w01 = 460/4;
    w02 = alpha*w01;
    b_hat = 1;
    L = [3*w02, 3*w02^2, w02^3]';

    z_hat2 = input(1:3);
    z_hat = input(4:6);
    u = input(7);

    Ao = [0 1 0;...
         0 0 1;...
         0 0 0];
    Bo = [0; -b_hat; 0];

    z_hat2_p = Ao*z_hat2 + Bo*u - Bo*1/b_hat*z_hat(3) + L*(z_hat(1) - z_hat2(1));
end


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

第三个是：

名字是extendedStateSelectorN2,输出维度为3维度。
其中extendedStateSelectorN2.m文件为：

function [z_hat] = extendedStateSelectorN2(input)

z_hat_1 = input(1:3);
z_hat_2 = input(4:6);

z_hat = [z_hat_2(1:2); z_hat_1(3)+z_hat_2(3)];
end


1
2
3
4
5
6
7
8
9

3个级联3阶ESO

第一个是：

名字是newEsoObserverFirstStage,输出维度为3维度。
其中newEsoObserverFirstStage.m文件为：

function [ z_hat_p ] = newEsoObserverFirstStage( input )

    w01 = 460/4;
    b_hat = 1;
    L = [3*w01, 3*w01^2, w01^3]';

    z_hat = input(1:3);
    y = input(4);
    u = input(5);

    Ao = [0 1 0;...
         0 0 1;...
         0 0 0];
    Bo = [0; -b_hat; 0];

    z_hat_p = Ao*z_hat + Bo*u + L*(y - z_hat(1));
end


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

第二个是：

名字是newEsoObserverSecondStage,输出维度为3维度。
其中newEsoObserverSecondStage.m文件为：

function [ z_hat2_p ] = newEsoObserverSecondStage( input )

    alpha = 2;
    w01 = 460/4;
    w02 = alpha*w01;
    b_hat = 1;
    L = [3*w02, 3*w02^2, w02^3]';

    z_hat2 = input(1:3);
    z_hat = input(4:6);
    u = input(7);

    Ao = [0 1 0;...
         0 0 1;...
         0 0 0];
    Bo = [0; -b_hat; 0];

    z_hat2_p = Ao*z_hat2 + Bo*u - Bo*1/b_hat*z_hat(3) + L*(z_hat(1) - z_hat2(1));
end


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

第三个：

名字是newEsoObserverThirdStage,输出维度为3维度。
其中newEsoObserverThirdStage.m文件为：

function [ z_hat3_p ] = newEsoObserverThirdStage( input )

    alpha = 2;
    w01 = 460/4;
    w02 = alpha*w01;
    w03 = alpha*w02;
    b_hat = 1;
    L = [3*w03, 3*w03^2, w03^3]';

    z_hat3 = input(1:3);
    z_hat = input(4:6);
    z_hat2 = input(7:9);
    u = input(10);

    Ao = [0 1 0;...
         0 0 1;...
         0 0 0];
    Bo = [0; -b_hat; 0];

    z_hat3_p = Ao*z_hat3 + Bo*u - Bo*1/b_hat*(z_hat(3)+z_hat2(3)) + L*(z_hat2(1) - z_hat3(1));
end


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

第四个：

名字是extendedStateSelectorN3,输出维度为3维度。
其中extendedStateSelectorN3.m文件为：

function [z_hat] = extendedStateSelectorN3(input)

z_hat_1 = input(1:3);
z_hat_2 = input(4:6);
z_hat_3 = input(7:9);

z_hat = [z_hat_3(1:2); z_hat_1(3)+z_hat_2(3)+z_hat_3(3)];
end


1
2
3
4
5
6
7
8
9
10

3：Process disturbance（扰动信号）

名字是processDisturbanceGenerator,输出维度为3维度。
其中processDisturbanceGenerator.m文件为：

哦，突然发现代码不见了，改天我重新写一份吧，不好意思啦
1

4：ADRC controller（ADRC控制器）

名字是adrc,输出维度为1维度。
其中adrc.m文件为：

function [u] = adrc(input)

    b_hat = 1;
    K = [2^2 2*2];

    z_hat = input(1:3);

    u = 1/b_hat*(z_hat(3)+K*z_hat(1:2));
end
1
2
3
4
5
6
7
8
9

5：Plant（研究模型）

其中Interpreted MATLAB Fcn模块：

名字是transferFunctionTimeVarying,输出维度为3维度。
其中transferFunctionTimeVarying.m文件为：

function [ out ] = transferFunctionTimeVarying( input )

    A = [0 1;...
    -1 -2];
    C = [1 0];

    x = input(1:2);
    u = input(3);
    t = input(4);

    B =[0  (1+0.2*tanh((t-2)))/(abs(x(1))+1)]';

    xp = A*x+B*u;

    out = xp;
end


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

四、噪声

五、仿真结果

单个三阶ESO

参考值和估计值：

u的值：

2个级联3阶ESO

参考值和估计值：

u的值：

3个级联3阶ESO

参考值和估计值：

u的值：

六、结论

这下就把所有的模块都介绍完了，我希望大家不要轻易问我要模型，自己搭建，不会的在评论区下面留言，我一天之内会解答

七、请大家仔细看程序含义

希望大家可以关注一下啦，或者点点赞，又或者打赏几块钱让我开心一下，哈哈哈！
