Type Script 在流程设计器的落地实践

流程设计器项目介绍

从事过BPM行业的大佬必然对流程建模工具非常熟悉，做为WFMC三大体系结构模型中的核心模块，它是工作流的能力模型，其他模块都围绕工作流定义来构建。

成熟的建模工具通过可视化的操作界面和行业BPMN规范描述用户容易理解的工作流的各种构成图元，例如圆圈表示事件，方框表示活动。

流程设计器技术选型

前端框架

VUE3 + TS + Ant Design Vue

选择TS做为首选语言我们是经过充分考虑和验证的，并不是单纯的因为TS比较流行、时髦而去无脑应用。流程设计器是对流程的建模，必然涉及到大量的业务属性数据建模，这些属性可以通过类的方式抽象、继承、维护，也就是面向对象开发，而这恰好是TS的优势。我们的项目中大概有80多个业务模型，如果用JS去表示，那将是何种场景！在验证的过程中我们发现，使用TS开发可以简化开发复杂度和提高产品的成功率。

VUE3 + TS 使用的过程中并不是很顺畅，主要是类型检查方面做的并不是很好。如 vuex、混入 等。

图编辑组件

AntV X6

对于流程图基本的图形绘制能力，我们调研过多个开源的框架，最终选择了 X6。下面附上调研结果，仅当参考（作者对这些框架都带着敬畏之心，并没有恶意，如有不适，勿喷）。

底层技术	浏览器支持情况	事件处理	渲染效果
SVG	IE9++、Edge、Chrome、Safari、Opera、360、Firefox	友好	适合复杂度低的流程图
Canvas	IE9++、Edge、Chrome、Safari、Opera、360、Firefox	基于位置的定位事件不友好	更适合图像密集型的游戏应用

框架	底层技术	文档地址	协议	点评
SVG.JS	SVG	https://svgjs.dev/docs/3.0/shape-elements/#svg-line	MIT license	仅支持基础的图形绘制能力
G6 图可视化引擎	canvas	https://g6.antv.vision/zh	MIT license	上手容易，功能面广
X6 图可视化引擎	SVG	https://x6.antv.vision/zh/examples/showcase/practices#bpmn	MIT license	上手容易，比较专注流程图领域
D3.js	SVG	https://d3js.org/ https://github.com/d3/d3/wiki/API--中文手册	BSD license	复杂度高，难上手。
logic-flow	SVG	http://logic-flow.org/	Apache-2.0 License	上手容易，更专注流程图领域，功能不全，较为粗超
bpmn.js	SVG	https://bpmn.io/toolkit/bpmn-js/	Apache-2.0 License	专业的流程绘制框架，没文档，完全遵循BPMN2.0

辅助框架

class-transformer

普通JS对象与TS对象互转利器

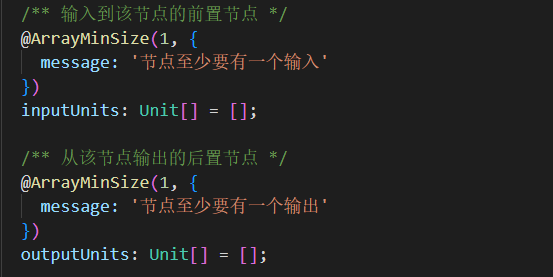

class-validator

流程模型验证利器，类似 C# 中 Attribute，java 中的注解，通过在属性上加注解实现验证。

扩展图元

BPMN2.0规范中对图元做了定义，如圆圈表示事件、方框表示人工任务、菱形表示网关。但是我们的BPM产品主要面对的是国内的客户，规范中的图元太抽象，不适合国内，基于X6基础图形我们定义了一套新图元。

混入实现组件递归重置

右侧的属性面板是配置业务的区域，右下角有保存和重置两个按钮。点击重置后需要对属性面板内所有组件的内容进行重新初始化，因为组件不止一个，多是多级嵌套的，所以需要递归重置。
项目中我们采用vue局部混入的方式，在每个组件上传递 currentUUID props 的方式，层层下钻通知子组件重新初始化内容。

vue3 + ts 使用混入比较繁琐恶心，下面是核心代码：

点击查看代码

declare module 'vue' {
  interface ComponentCustomProperties {
	/* 定义更新当前组件ID的混入方法 */
    updateCurrentUUID: (from: string) => void

  }
}

export default defineComponent({
  props: {
    /** 父组件的UUID */
    parentUUID: {
      type: Object
    }
  },
  data () {
    return {
      /** 当前组件的UUID */
      currentUUID: {
        uuid: v4(),
        from: '' // 驱动来源
      },
      /** 支持的级联更新来源 */
      supportFroms: [
        'propertyReset', // 属性面板重置
        'ruleChange'
      ]
    }
  },
  methods: {
    /** 初始化数据，要求所有子组件的初始化都放到该方法内 */
    initComponentData () {
	/* 子组件数据初始化的方法 */
	},
    /** 更新当前组件UUID */
    updateCurrentUUID (from: string) {
      this.currentUUID.from = from
      this.currentUUID.uuid = v4()
    }
  },
  watch: {
    /**  */
    parentUUID: {
      handler: function (val) {
        // 如果来源在 supportFroms 集合中，才支持重新初始化
        if (this.supportFroms.indexOf(val.from) > -1) {
          this.initComponentData()
          this.$forceUpdate()
          this.$nextTick(() => {
            this.updateCurrentUUID(val.from)
          })
        }
      },
      deep: true
    }
  }
})

发布订阅模式实现组件递归验证

右侧的属性面板在点击保存时需要验证数据的完整性，而这些数据又分布在不同的子组件内，所以需要每个子组件自己完成数据验证。项目中我们采用混入 + 发布订阅设计模式完成该功能。

子组件在 mounted 时订阅验证事件，unmounted 时删除订阅，点击保存时发布验证事件，每个子组件完成自身的验证后返回一个 Promise，当所有子组件都验证完成后，再将数据保存到数据库。

点击查看代码

declare module 'vue' {
  interface ComponentCustomProperties {
    componentValidate: (data?: any) => Promise
  }
}

/**
 * 组件验证结果
 */
export interface ValidateResult {
  /** 是否验证通过 */
  isOk: boolean,
  /** 验证失败的消息 */
  msgs?: string[]
}

export default defineComponent({
  props: {

  },
  data () {
    return {

    }
  },
  mounted () {
    const pubSub = inject('pubSub')
    if (pubSub) {
      unref(pubSub).on(this.currentUUID.uuid, this.componentValidate)
    }
  },
  beforeUnmount () {
    const pubSub = inject('pubSub')
    if (pubSub) {
      unref(pubSub).off(this.currentUUID.uuid)
    }
  },
  unmounted () {
    const pubSub = inject('pubSub')
    if (pubSub) {
      unref(pubSub).off(this.currentUUID.uuid)
    }
  },
  methods: {

    /** 组件验证 */
    componentValidate (data?: any): Promise {
      return Promise.resolve({
        isOk: true
      })
    }
  }
})







export class PubSub {
  // eslint-disable-next-line @typescript-eslint/ban-types
  handles: Map = new Map()
  /** 订阅事件 */
  on (eventType: string, handle: any) {
    if (this.handles.has(eventType)) {
      throw new Error('重复注册的事件')
    }
    if (!handle) {
      throw new Error('缺少回调函数')
    }
    this.handles.set(eventType, handle)
    return this
  }

  /** 发布事件 所有事件 */
  emitAll (data?: any): Promise {
    const result: Promise[] = []
    this.handles.forEach(item => {
      // eslint-disable-next-line prefer-spread
      result.push(item.apply(null, data))
    })
    return Promise.all(result)
  }

  /** 发布事件 */
  emit (eventType: string, data?: any) {
    if (!this.handles.has(eventType)) {
      throw new Error(`"${eventType}"事件未注册`)
    }
    const handle = this.handles.get(eventType)!
    // eslint-disable-next-line prefer-spread
    handle.apply(null, data)
  }

  /** 删除事件 */
  off (eventType: string) {
    this.handles.delete(eventType)
  }
}

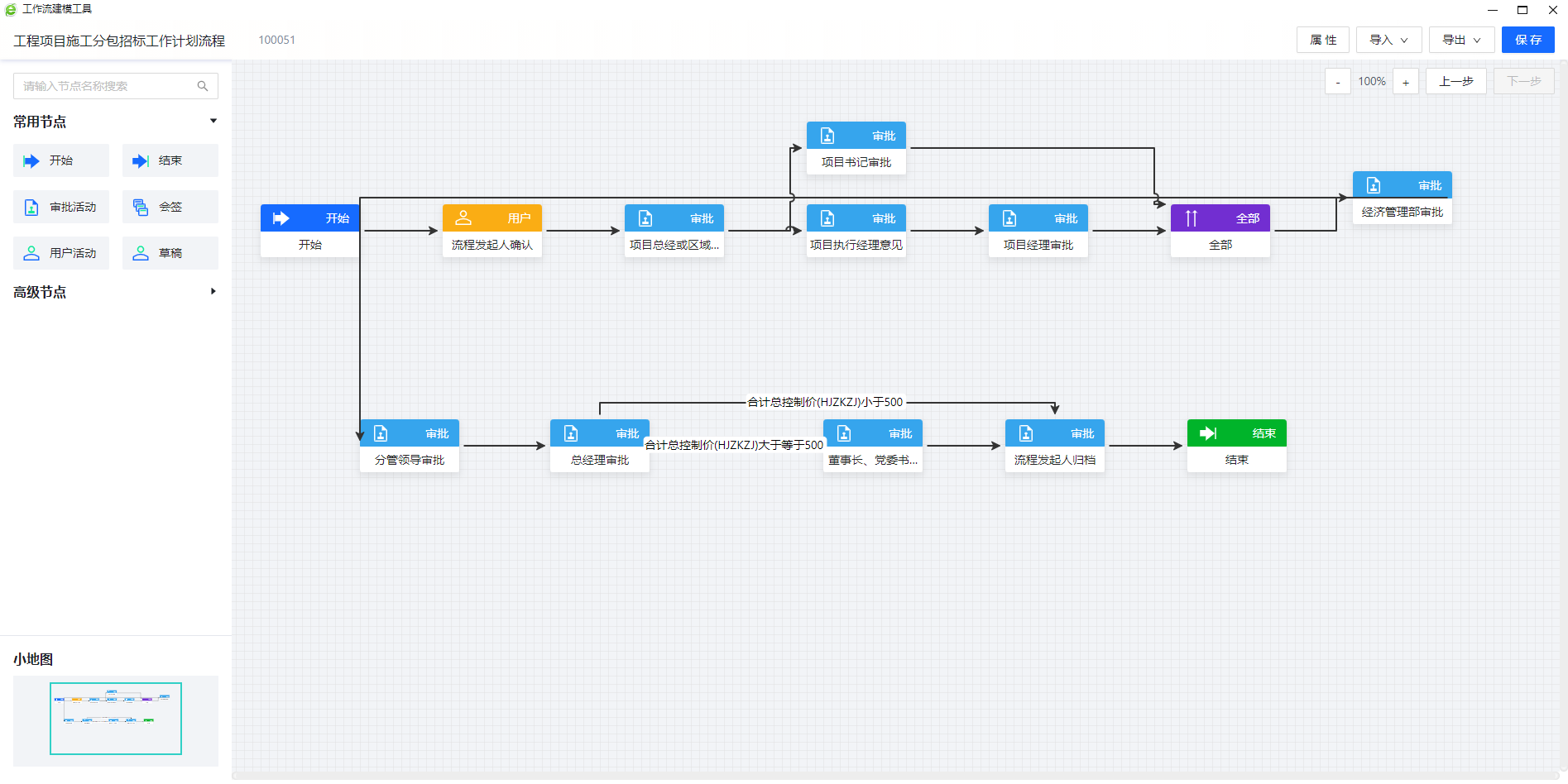

设计器产品展示

关于作者：本人从事BPM开发多年，欢迎有志同道合之友来扰！
