1 FPGA ZYBO Xilinx 按键控制LED灯 key_led

视频教程：第11.1讲 按键控制LED灯实验原理讲解_哔哩哔哩_bilibili

约束文件：digilent-xdc/Zybo-Master.xdc at master · Digilent/digilent-xdc (github.com)

原理图：Zybo Z7 - Digilent Reference B

实验任务

使用ZYBO上的PL端按键，分别控制两个PL端的LED，按下不同的按键时， 两个LED显示不同效果：

不同效果下两个LED灯led[0]和led[1]状态的变化：

无按键按下：led=11,11,11,11,…

按下key[0]: led=10,01,10,01,…

按下key[1]: led=11,00,11,00,…

程序设计

时钟频率50MHz =》时钟周期20ns

当key按下后每0.5s LED灯变化一次，计数器一个周期累加一次，所以计数器从0累加到25M=2500_0000后归零

key_led.v

module key_led(
    input   sys_clk,
    input   sys_rst_n,
    input   [1:0] key,
    output reg [1:0] led
);

reg [24:0] cnt;
reg led_controller;

always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        cnt <= 25'd0;
    else if(cnt < 2500_0000)
        cnt <= cnt + 1'b1;
    else
        cnt <= 25'd0;
end

always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        led_controller <= 1'b0;
    else if(cnt == 2500_0000)
        led_controller <= ~led_controller;
end

always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        led<=2'b11;
    else case (key)
        2'b01:
            if(led_controller == 1'b0)
                led <= 2'b10;
            else
                led<= 2'b01;
        2'b10:
            if(led_controller == 1'b0)
                led <= 2'b11;
            else
                led<= 2'b00;
        default: ;
    endcase
end
endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

testbench: tb_key_led.v

首先定义要输入的信号，然后对其初始化，在initial模块里对时序进行控制

• 初始时钟为0，复位为0，按键全安
• 60ns，三个周期后，复位为高电平
• 40ns，两个周期后，按下按键0, key = 10, led灯交替闪烁
• 交替闪烁2000ns后，按键全按下，key=11
• 100ns后，按键1按下，key=01, led灯同时闪烁
• 同时闪烁2000ns后，按键全按下

例化key_led模块

时钟周期为20ns，所以每10ns取反

`timescale 1ns/1ps

module tb_key_led ();

reg sys_clk;
reg sys_rst_n;

reg [1:0] key;
wire [1:0] led;

initial begin
    sys_clk = 1'b0;
    sys_rst_n = 1'b0;
    key = 2'b11;

    #60
    sys_rst_n = 1'b1;

    #40
    key = 2'b10;

    #2000
    key = 2'b11;

    #100
    key = 2'b01;

    #2000
    key = 2'b11;
end


key_led u_key_led(
    .sys_clk(sys_clk),
    .sys_rst_n(sys_rst_n),

    .key(key),
    .led(led)
);

always #10 sys_clk <= ~sys_clk;
endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

ModelSim仿真

改变工作目录：File->Change Directory，添加verilog文件 -> Compile ->Compile All

开始仿真：Simulate->start simulate，添加设计文件 tb_key_led.v，取消使能优化enable optimization

添加需要查看波形图的信号：

由于每0.5s也就是cnt计数到25M后led变化一次时间太长，改为25后保存，重新编译仿真

设置运行时间100ms，点击运行

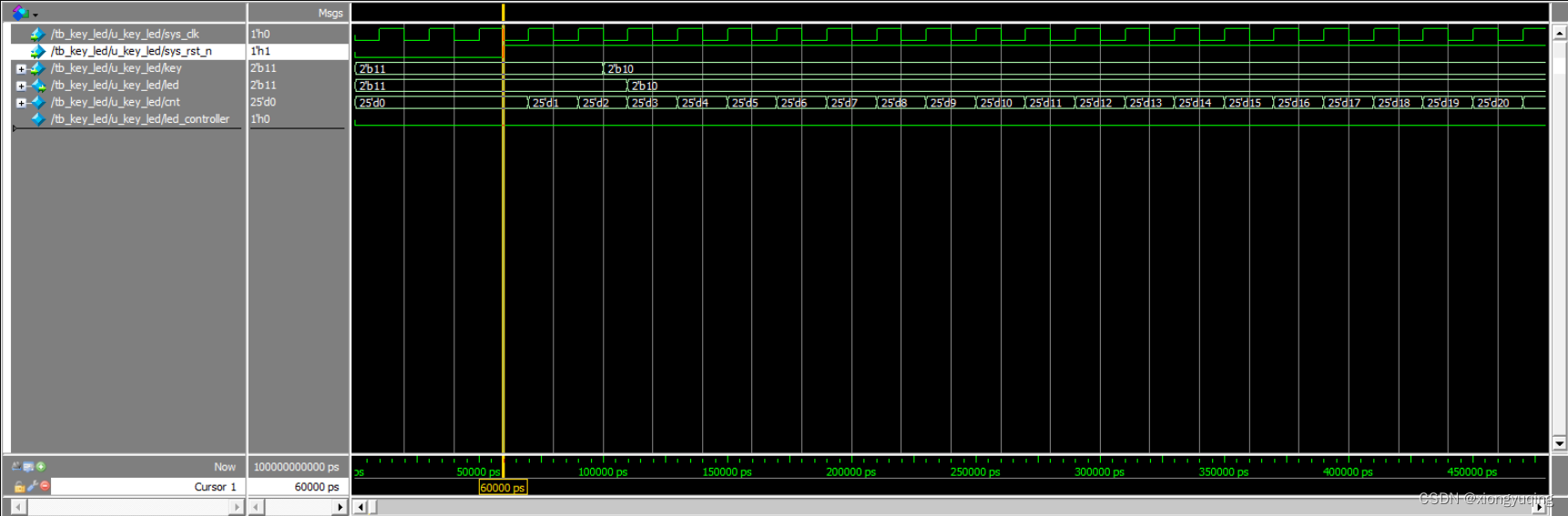

放缩到合适的尺度[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-：

三周期系统复位，再两周期后 按下按键0：key=10：

两个led灯交替闪烁：10，01，10，01

2100ns后，key变为11

2200ns后，按键1被按下，key=01:两个led灯同时闪烁：11，00，11，00

vivado下载验证

添加

• 设计文件：key_led.v
• 约束:key_led.xdc
  • 总的约束文件：digilent-xdc/Zybo-Master.xdc at master · Digilent/digilent-xdc (github.com)

修改：

• 将cnt计数改为25M
• zybo没有复位按键，将按键3 btn[2] 变为复位按钮
  • 按钮是按下变成高电平有效，不安下是低电平，所以sys_rst_n前面的 ! 要去掉
  •

module key_led(
    input   sys_clk,
    input   sys_rst_n,
    input   [1:0] key,
    output reg [1:0] led
);

reg [24:0] cnt;
reg led_controller;

always @(posedge sys_clk or negedge sys_rst_n) begin
    if(sys_rst_n)
        cnt <= 25'd0;
    else if(cnt < 2500_0000)
        cnt <= cnt + 1'b1;
    else
        cnt <= 25'd0;
end

always @(posedge sys_clk or negedge sys_rst_n) begin
    if(sys_rst_n)
        led_controller <= 1'b0;
    else if(cnt == 2500_0000)
        led_controller <= ~led_controller;
end

always @(posedge sys_clk or negedge sys_rst_n) begin
    if(sys_rst_n)
        led<=2'b11;
    else case (key)
        2'b10:
            if(led_controller == 1'b0)
                led <= 2'b10;
            else
                led<= 2'b01;
        2'b01:
            if(led_controller == 1'b0)
                led <= 2'b11;
            else
                led<= 2'b00;
        default: ;
    endcase
end
endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

取消需要接口的注释，并更改端口名称与程序对应：

## This file is a general .xdc for the ZYBO Rev B board
## To use it in a project:
## - uncomment the lines corresponding to used pins
## - rename the used signals according to the project


##Clock signal
set_property -dict { PACKAGE_PIN L16   IOSTANDARD LVCMOS33 } [get_ports { sys_clk }]; #IO_L11P_T1_SRCC_35 Sch=sysclk
#create_clock -add -name sys_clk_pin -period 8.00 -waveform {0 4} [get_ports { clk }];


##Switches
#set_property -dict { PACKAGE_PIN G15   IOSTANDARD LVCMOS33 } [get_ports { sw[0] }]; #IO_L19N_T3_VREF_35 Sch=SW0
#set_property -dict { PACKAGE_PIN P15   IOSTANDARD LVCMOS33 } [get_ports { sw[1] }];  #IO_L24P_T3_34 Sch=SW1
#set_property -dict { PACKAGE_PIN W13   IOSTANDARD LVCMOS33 } [get_ports { sw[2] }]; #IO_L4N_T0_34 Sch=SW2
#set_property -dict { PACKAGE_PIN T16   IOSTANDARD LVCMOS33 } [get_ports { sw[3] }]; #IO_L9P_T1_DQS_34 Sch=SW3


##Buttons
set_property -dict { PACKAGE_PIN R18   IOSTANDARD LVCMOS33 } [get_ports { key[0] }]; #IO_L20N_T3_34 Sch=BTN0
set_property -dict { PACKAGE_PIN P16   IOSTANDARD LVCMOS33 } [get_ports { key[1] }]; #IO_L24N_T3_34 Sch=BTN1
set_property -dict { PACKAGE_PIN V16   IOSTANDARD LVCMOS33 } [get_ports { sys_rst_n }]; #IO_L18P_T2_34 Sch=BTN2
#set_property -dict { PACKAGE_PIN Y16   IOSTANDARD LVCMOS33 } [get_ports { btn[3] }]; #IO_L7P_T1_34 Sch=BTN3


##LEDs
set_property -dict { PACKAGE_PIN M14   IOSTANDARD LVCMOS33 } [get_ports { led[0] }]; #IO_L23P_T3_35 Sch=LED0
set_property -dict { PACKAGE_PIN M15   IOSTANDARD LVCMOS33 } [get_ports { led[1] }]; #IO_L23N_T3_35 Sch=LED1
#set_property -dict { PACKAGE_PIN G14   IOSTANDARD LVCMOS33 } [get_ports { led[2] }]; #IO_0_35=Sch=LED2
#set_property -dict { PACKAGE_PIN D18   IOSTANDARD LVCMOS33 } [get_ports { led[3] }]; #IO_L3N_T0_DQS_AD1N_35 Sch=LED3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

生成bitstream

连接开发板->Open Hardware Manager->Open Target->Program Device：

在开发板上测试
