【视觉高级篇】22 # 如何用仿射变换来移动和旋转3D物体？
说明
【跟月影学可视化】学习笔记。
三维仿射变换：平移
对于平移变换来说，如果向量 P( x 0 x_0 x0, y 0 y_0 y0, z 0 z_0 z0) 沿着向量 Q( x 1 x_1 x1, y 1 y_1 y1, z 1 z_1 z1) 平移，只需要让 P 加上 Q，就能得到变换后的坐标。
三维仿射变换：缩放
让三维向量乘上标量，就相当于乘上要缩放的倍数。
可以使用齐次矩阵来表示三维仿射变换，通过引入一个新的维度，就可以把仿射变换转换为齐次矩阵的线性变换。
三维物体的旋转变换比较复杂一点，下面先了解一下欧拉角。
什么是欧拉角？
莱昂哈德·欧拉用欧拉角来描述刚体在三维欧几里得空间的取向。对于任何参考系，一个刚体的取向，是依照顺序，从这参考系，做三个欧拉角的旋转而设定的。所以，刚体的取向可以用三个基本旋转矩阵来决定。换句话说，任何关于刚体旋转的旋转矩阵是由三个基本旋转矩阵复合而成的。
比如飞机的姿态可以由这三个欧拉角来确定，绕 x 轴的旋转角度（翻滚机身）、绕 y 轴的旋转角度（俯仰），以及绕 z 轴的旋转角度（偏航）来表示。
具体的表示公式就是 Rx、Ry、Rz，这三个旋转矩阵相乘。
这里采用的是

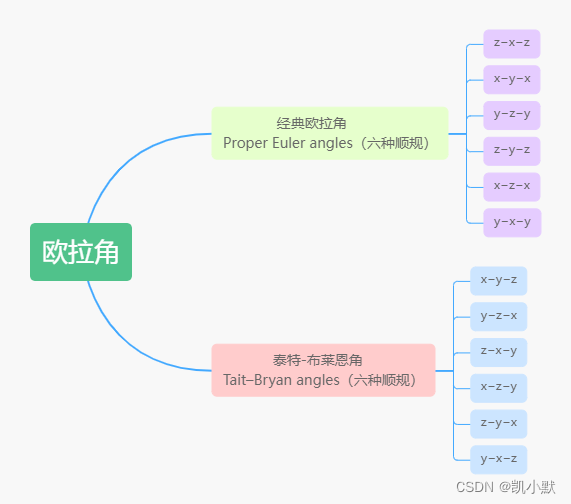

y−x−z顺规。下面是欧拉角的顺规表示方式：
采用y−x−z顺规的欧拉角得到的旋转矩阵如下：
使用欧拉角来旋转几何体
让几何体绕 y 轴、x 轴、z 轴转过 α、β、γ 角。
下面是三维物体的旋转变换矩阵：
绕y轴旋转变换矩阵：
绕x轴旋转变换矩阵：
绕z轴旋转变换矩阵：
如何使用欧拉角来旋转几何体？
OGL 框架的几何网格（Mesh）对象直接支持欧拉角（默认欧拉角顺规是 y−x−z），用对象的 rotation 属性（它是一个三维向量）就可以设置欧拉角。
下面实现可以随意调整欧拉角的飞机模型效果：偏航（改变 alpha）、翻滚（改变 beta）和俯仰（改变 theta）
需要用到的资源
- 飞机模型json跟图片
- dat-gui：JavaScript Controller Library
DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8" /> <meta http-equiv="X-UA-Compatible" content="IE=edge" /> <meta name="viewport" content="width=device-width, initial-scale=1.0" /> <title>如何使用欧拉角来旋转几何体title> <style> canvas { border: 1px dashed rgb(250, 128, 114); } style> head> <body> <canvas width="512" height="512">canvas> <script type="module"> import { Renderer, Camera, Transform, Geometry, Texture, Program, Mesh} from './common/lib/ogl/index.mjs'; // JavaScript Controller Library import * as dat from './common/lib/dat.gui.js'; console.log(dat) const canvas = document.querySelector('canvas'); const renderer = new Renderer({ canvas, width: 512, height: 512, }); const gl = renderer.gl; gl.clearColor(1, 1, 1, 1); const camera = new Camera(gl, {fov: 35}); camera.position.set(0, 0, 10); camera.lookAt([0, 0, 0]); const scene = new Transform(); const vertex = ` precision highp float; attribute vec3 position; attribute vec3 normal; attribute vec2 uv; uniform mat4 modelViewMatrix; uniform mat4 projectionMatrix; varying vec2 vUv; void main() { vUv = uv; gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0); } `; const fragment = ` precision highp float; uniform sampler2D tMap; varying vec2 vUv; void main() { gl_FragColor = texture2D(tMap, vUv); } `; // 加载模型 async function loadModel(src) { const data = await (await fetch(src)).json(); // 创建 Geometry 对象，并返回这个对象 const geometry = new Geometry(gl, { position: {size: 3, data: new Float32Array(data.position)}, uv: {size: 2, data: new Float32Array(data.uv)}, normal: {size: 3, data: new Float32Array(data.normal)}, }); return geometry; } // 加载纹理 function loadTexture(src) { const texture = new Texture(gl); return new Promise((resolve) => { const img = new Image(); img.onload = () => { texture.image = img; resolve(texture); }; img.src = src; }); } (async function () { // 加载飞机几何体模型 const geometry = await loadModel('./assets/model/airplane.json'); // 加载飞机的纹理图片 const texture = await loadTexture('./assets/model/airplane.jpg'); // 渲染部分 const program = new Program(gl, { vertex, fragment, uniforms: { tMap: {value: texture}, }, }); const mesh = new Mesh(gl, {geometry, program}); mesh.setParent(scene); renderer.render({scene, camera}); // 添加控制 const gui = new dat.GUI(); const palette = { alpha: 0, beta: 0, theta: 0, }; gui.add(palette, 'alpha', -180, 180).onChange((val) => { mesh.rotation.y = val / 180 * Math.PI; renderer.render({scene, camera}); }); gui.add(palette, 'beta', -180, 180).onChange((val) => { mesh.rotation.x = val / 180 * Math.PI; renderer.render({scene, camera}); }); gui.add(palette, 'theta', -180, 180).onChange((val) => { mesh.rotation.z = val / 180 * Math.PI; renderer.render({scene, camera}); }); }()); script> body> html>- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
效果如下：
如何理解万向节锁？
使用欧拉角来操作几何体的方向有个缺陷叫做万向节锁 (Gimbal Lock)。
什么是 Gimbal ？
平衡环架（英语：Gimbal），是一具有枢纽的装置，作用是使得一物体能以单一轴旋转。由彼此垂直的枢纽轴所组成的一组三只平衡环架，则可使架在最内的环架的物体维持旋转轴不变，而应用在船上的陀螺仪、罗盘、饮料杯架等用途上，而不受船体因波浪上下震动、船身转向的影响。
什么是万向节锁 (Gimbal Lock) ？
在特定的欧拉角情况下，姿态调整的自由度丢失就是万向节锁 (Gimbal Lock) 。
我们调整 beta 的角度改成 90，不管改变 alpha 还是改变 theta，飞机都绕着 y 轴旋转，始终处于一个平面上。本来飞机姿态有 x、y、z 三个自由度，现在 y 轴被固定了，只剩下两个自由度了，这就是万向节锁。
要避免万向节锁的产生，可以使用比较好的一种数学模型：四元数（Quaternion）。
使用四元数来旋转几何体
四元数是一种高阶复数，一个四元数可以表示为：
q = w + xi + yj + zk。- i、j、k 是三个虚数单位，w 是标量
- 满足 i 2 i^2 i2 = j 2 j^2 j2 = k 2 k^2 k2 = ijk = −1
所谓单位四元数，就是其中的参数满足 x 2 x^2 x2+ y 2 y^2 y2+ z 2 z^2 z2+ w 2 w^2 w2=1。单位四元数对应的旋转矩阵如下：
四元数与轴角
所谓轴角，就是在三维空间中，给定一个由单位向量表示的轴，以及一个旋转角度 ⍺，以此来表示几何体绕该轴旋转 ⍺ 角。
绕单位向量 u 旋转 ⍺ 角，对应的四元数可以表示为：q = (usin(⍺/2), cos(⍺/2))。下面实现一下用四元数让飞机沿着某个轴旋转：
DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8" /> <meta http-equiv="X-UA-Compatible" content="IE=edge" /> <meta name="viewport" content="width=device-width, initial-scale=1.0" /> <title>用四元数让飞机沿着某个轴旋转title> <style> canvas { border: 1px dashed #fa8072; } style> head> <body> <canvas width="512" height="512">canvas> <script type="module"> import { Renderer, Camera, Transform, Geometry, Texture, Orbit, Program, Mesh, Polyline } from './common/lib/ogl/index.mjs'; import { Vec3 } from "./common/lib/math/vec3.js"; import { Quat } from "./common/lib/math/Quat.js"; import { Color } from "./common/lib/math/Color.js"; // JavaScript Controller Library import * as dat from './common/lib/dat.gui.js'; console.log(dat) const canvas = document.querySelector('canvas'); const renderer = new Renderer({ canvas, width: 512, height: 512, }); const gl = renderer.gl; gl.clearColor(1, 1, 1, 1); const camera = new Camera(gl, {fov: 35}); camera.position.set(0, 0, 10); camera.lookAt([0, 0, 0]); const scene = new Transform(); const vertex = ` precision highp float; attribute vec3 position; attribute vec3 normal; attribute vec2 uv; uniform mat4 modelViewMatrix; uniform mat4 projectionMatrix; varying vec2 vUv; void main() { vUv = uv; gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0); } `; const fragment = ` precision highp float; uniform sampler2D tMap; varying vec2 vUv; void main() { gl_FragColor = texture2D(tMap, vUv); } `; // 加载模型 async function loadModel(src) { const data = await (await fetch(src)).json(); // 创建 Geometry 对象，并返回这个对象 const geometry = new Geometry(gl, { position: {size: 3, data: new Float32Array(data.position)}, uv: {size: 2, data: new Float32Array(data.uv)}, normal: {size: 3, data: new Float32Array(data.normal)}, }); return geometry; } // 加载纹理 function loadTexture(src) { const texture = new Texture(gl); return new Promise((resolve) => { const img = new Image(); img.onload = () => { texture.image = img; resolve(texture); }; img.src = src; }); } const controls = new Orbit(camera); (async function () { // 加载飞机几何体模型 const geometry = await loadModel('./assets/model/airplane.json'); // 加载飞机的纹理图片 const texture = await loadTexture('./assets/model/airplane.jpg'); // 渲染部分 const program = new Program(gl, { vertex, fragment, uniforms: { tMap: {value: texture}, }, }); const mesh = new Mesh(gl, {geometry, program}); mesh.setParent(scene); // 定义轴，通过 Polyline 对象来绘制轴。 const points = [ new Vec3(0, 0, 0), new Vec3(0, 10, 0), ]; const axis = new Polyline(gl, { points, uniforms: { uColor: {value: new Color("#fa8072")}, uThickness: {value: 3}, }, }); axis.mesh.setParent(scene); renderer.render({scene, camera}); // 添加控制 const gui = new dat.GUI(); const palette = { alpha: 0, x: 0, y: 1, z: 0 }; // 更新轴 function updateAxis() { const {x, y, z} = palette; const v = new Vec3(x, y, z).normalize().scale(10); points[1].copy(v); axis.updateGeometry(); renderer.render({scene, camera}); } // 更新四元数 function updateQuaternion(val) { const theta = 0.5 * val / 180 * Math.PI; const c = Math.cos(theta); const s = Math.sin(theta); const p = new Vec3().copy(points[1]).normalize(); const q = new Quat(p.x * s, p.y * s, p.z * s, c); mesh.quaternion = q; renderer.render({scene, camera}); } gui.add(palette, 'x', -10, 10).onChange(updateAxis); gui.add(palette, 'y', -10, 10).onChange(updateAxis); gui.add(palette, 'z', -10, 10).onChange(updateAxis); gui.add(palette, 'alpha', -180, 180).onChange(updateQuaternion); }()); script> body> html>- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
- 135
- 136
- 137
- 138
- 139
- 140
- 141
- 142
- 143
- 144
- 145
- 146
- 147
- 148
- 149
- 150
- 151
- 152
- 153
- 154
- 155
- 156
- 157
- 158
- 159
- 160
- 161
- 162
- 163
- 164
- 165
