【毕业设计】58-基于51单片机的智能语音密码锁设计（原理工程+PCB工程+仿真工程+源代码+答辩论文+实物图）

---

typora-root-url: ./

【毕业设计】58-基于51单片机的智能语音密码锁设计（原理工程+PCB工程+仿真工程+源代码+答辩论文+实物图）

任务书

主要研究内容：

掌握电子密码锁的原理、构造、以及运用51单片机设计出一款简易密码锁，实现相应的一些要求；掌握并且实际运用所学知识,将书中知识转化为实际能力;对密码锁的应用和未来的发展进行分析。

研究方法：

通过相关的书籍和网上资料，查阅相关资料，收集有用的信息。研究已有的设计，逐步完善自己的设计，同时咨询指导老师，以达到专业标准，顺利完成合格的设计。

要求：

设计一个具有设置数字密码任设、存储、画面显示、语言播报以及具有报警功能的密码锁。密码锁具有语言播报和状态显示功能。一次性只允许三次密码输入操作，支持密码修改。具有报警功能。

原理图工程文件
原理图截图
PCB工程文件
仿真模型工程文件
源代码工程
仿真截图
实物图片
答辩论文低重复率文档，26009字
英文文献及翻译
任务书

设计说明书

摘要

本次设计基于51单片机的智能语音密码锁设计，电子密码锁需要实现密码锁的开锁、解锁、以及更改密码等功能，再通过LED灯和蜂鸣器辅助表示其状态等功能。需要使用51单片机及其外围电路组成控制系统。单片机最小系统、LCD1602显示器、键盘、AT2402储存器、蜂鸣器、LED、语音模块、喇叭组合而成。

通过对当前关于锁的发展背景分析，确定系统功能实现。然后对系统的硬件与软件进行设计。整个系统是以模块化的形式设计电路的各个子电路为一个功能模块，最后汇总到一起组成的控制系统应用电路。软件设计同样是以模块化的形式编写程序，按照功能对软件驱动划分最后调用到主函数中。最后制作实物，通过对系统电路连接，并将程序导入到单片中，运行调试。

最后测试系统功能与系统稳定性，总结完成设计的相应功能，完成了本次的设计。

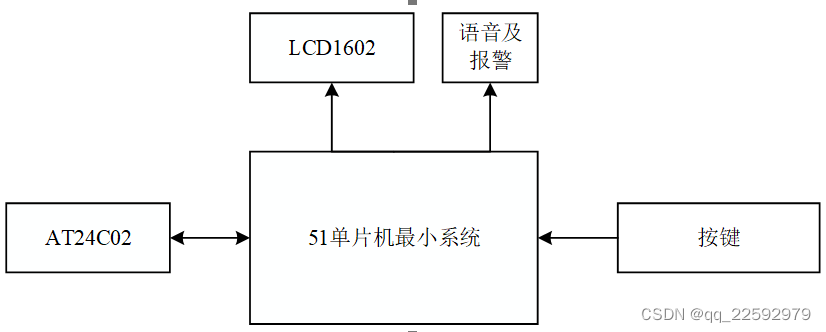

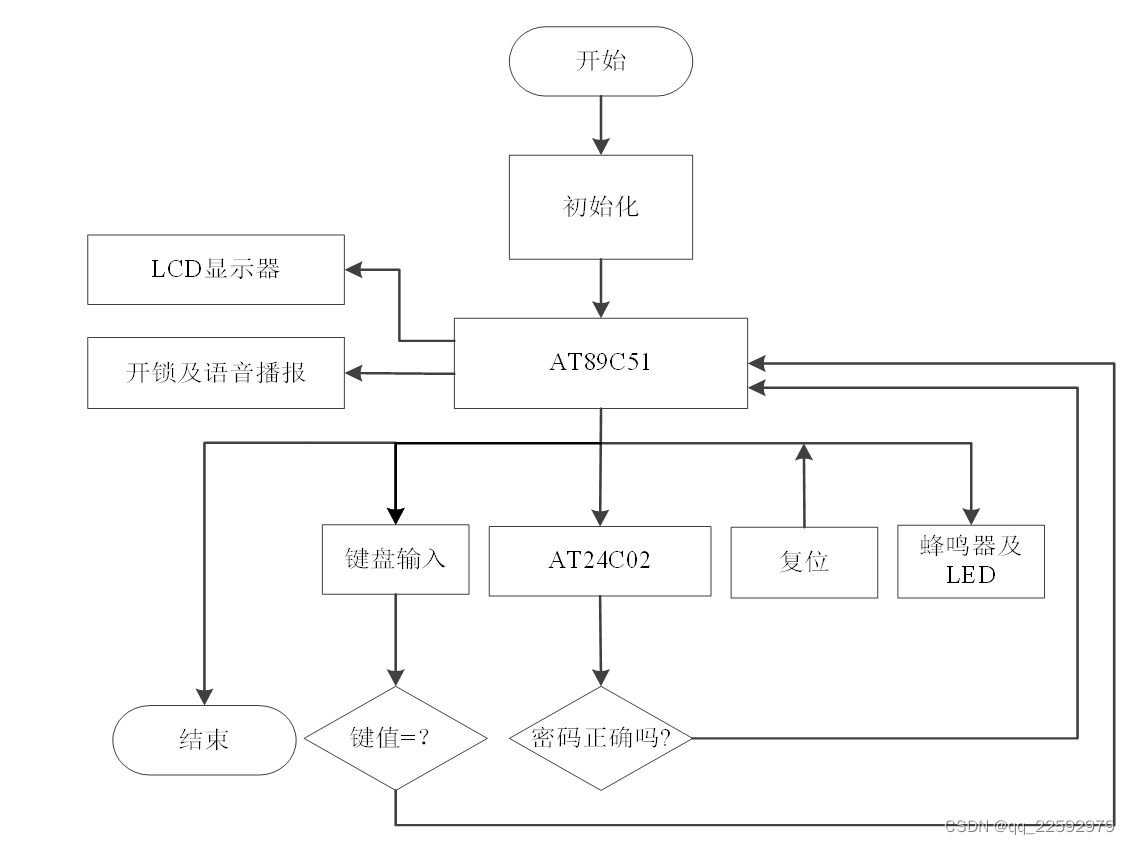

设计框架架构

前 言… 1

第一章 绪论… 2

第一节 电子密码锁的研究背景… 2

第二节 电子密码锁的研究现状及趋势… 3

一、研究现状… 3

二、研究趋势… 3

第三节 电子密码锁的研究意义… 4

第四节 论文主要研究内容… 5

第五节 本章小节… 6

第二章 电子密码锁的设计方案… 7

第一节 系统的设计功能分析… 7

第二节 元器件使用方案选择… 7

一、主控制器选择… 7

二、显示器件的选择… 8

第二节 电子密码锁的系统结构… 9

第三节 本章小结… 9

第三章 电子密码锁的硬件设计… 11

第一节 单片机最小系统… 11

第二节 矩阵按键电路… 12

第三节 AT24C02电路… 13

第四节 LCD1602显示器电路… 14

第五节 蜂鸣器及LED电路… 14

第六节 语音播报电路… 15

第六节 电源电路… 16

第七节 系统的总电路… 17

第八节 本章小结… 18

第四章 系统的软件设计… 19

第一节 编程软件的介绍… 19

第二节 主程序设计… 20

第三节 AT24C02程序设计… 21

第四节 矩阵键盘程序设计… 21

第五节 蜂鸣器报警及LED程序设计… 22

第六节 LCD1602显示程序设计… 23

第七节 语音播报程序设计… 24

第八节 本章小结… 25

第五章 实物制作与调试… 26

第一节 实物制作与调试… 26

第三节 功能测试… 28

第四节 本章小节… 34

结 论… 35

致 谢… 37

参考文献… 38

附 录… 40

一、英文原文… 40

二、英文翻译… 43

三、源代码… 46

设计说明书及设计文件

开发项目需要使用的软件，百度云共享
AD16
链接：https://pan.baidu.com/s/1FIhJkE0Pv2mRxJIooRzKNA
提取码：uqvd
Keil4
链接：https://pan.baidu.com/s/1_0qtwROJ6hDeioyG0XL-xg
提取码：t82c
Visio
链接：https://pan.baidu.com/s/1aS8FCZat7lAdHjclNa8owA
提取码：l9o1
Proteus
链接：https://pan.baidu.com/s/1GinRzP3QHtfVOIBxJ5yD3w
提取码：u0vb

其他资料

matlab2018b
链接：https://pan.baidu.com/s/1xVTUiPleysWvhy-Xl_JqNg
提取码：4tpn

NI Multisim 14.0
链接：https://pan.baidu.com/s/15K4Lms3Jx0ba3DPXTxVCeQ
提取码：vwpy

本文资料提取：资料

源码展示

#include 	         //调用单片机头文件
#define uchar unsigned char  //无符号字符型 宏定义	变量范围0~255
#define uint  unsigned int	 //无符号整型 宏定义	变量范围0~65535

uchar  i;		//变量

sbit relay = P2^2;  //继电器定义
sbit beep  = P3^3;  //蜂鸣器定义

sbit beiguan = P2^3;  //背光

uint flag_time;

uint flag_guan;

uchar dis_smg[7]={0};

uchar password[7]={0};	    //密码保存
uchar password_bj[7]={0};	//密码比较
uchar code password_r[6]  = {1,2,3,1,2,3} ;
uchar code password_gl[6] = {5,2,0,0,2,5} ;
uchar password_xg[6];	//密码修改
uchar flag_password;      //密码正确否
uchar flag_password_cichu1;//密码错误次数

uchar flag_200ms=1;     //200毫秒的变量

uchar menu_1,menu_i;

/***********************语音模块控制IO口的定义************************/
sbit  VBUSY = P3^4;	    //忙脚
sbit  VDATA = P3^5; 	//数据输入脚
sbit  VCS   = P3^6;     //片选脚
sbit  VCLK  = P3^7;	    //时钟脚

sbit scl = P2^1;	//24c02信号引脚
sbit sda = P2^0;    //24c02数据引脚

/***********************1ms延时函数*****************************/
void delay_1ms(uint q)
{
	uint i,j;
	for(i=0;i
