第一个Shader Graph

上篇我们用ShaderLab来实现了第一个Shader，但对于初学者也太复杂了，那有没有简单的方式来实现shader的操作呢？
现在我们来分享下ShaderGraph，可视化编程，如图所示

ShaderGraph介绍

ShaderGraph是2018年推出的，可以看下官网出的例子https://github.com/UnityTechnologies/ShaderGraph_ExampleLibrary，主要支持渲染管线是URP、HDRP，现在也支持Built-In(内置渲染管线)了。

操作流程

1、创建URP工程

1、首先我们创建一个普通的3D项目

2、把项目配置成URP管线。打开windows–》Pakage Manage，在Unity Registry下搜索Universal RP进行安装

3、在Project面板下右键创建URP Asset

4、打开Edit–》Project Setting ，在Graphics下，把第三步新建的文件拖到指定位置，如图所示

5、这里我们URP设置完成，可以看出Camera已经发生了变化。

2、创建Shader Graph

上面我们配置了环境，下面我们来使用Shader Graph。
在Project面板下右键创建Shader Graph，选择Lit Shader Graph。各个选项介绍如下

• Lit Shader Graph：光照模板
• UnLit Shader Graph：无光照模板
• Sprite：主要是2D 的模板
• Decal Shader Graph：贴花模板。允许在物体表面上添加图案（贴花），包括基于物理的照明。Decal 在游戏中是常见的效果，比如在墙壁上的涂鸦、地毯上的花纹、血迹、弹孔等等效果。

3、Shader Graph介绍

这里我们讲述两个例子，来看看Shader Graph。
1、面板布局：直接上图

例子1：颜色

1、在左侧栏创建一个Color

2、新建后，把Color拖到操作面板中

3、把Color与片元着色器的Base Color相连

这里要注意记得保存，Ctrl+S不管用，需要点保存

另外再顺便介绍下Node Setting，这里点击Color，在Node Setting下会出现下面的属性值。

• Name 和 Reference：这两个如果之前接触了ShaderLab编程，可能比较熟悉些。我们来看下ShaderLab中是如何定义的

_Color("Color",Color) = (1,1,1,1)//颜色
1

_Color：变量名，在后面编程中会用到。第二个Color：在材质的Shader下显示的名称。第三个Color：为类型定义。最后（1,1,1,1）为默认值

详细的可以看下我这篇文章Unity下Shader属性

• Default：颜色值，这里可以修改默认的颜色值
• Precision：精度
• Exposed：这里默认是勾选的，也就是在材质的地方我们可以修改颜色值，如果这里不勾选，那么材质的Shader下便不会有这个选项。

4、这样我们第一个最简单的Shader Graph创建完成。我们来看看效果。在Hierarchy面板下新建一个Cube。并创建一个材质

5、把Shader Graph文件拖到材质上，也可以在材质的Shader选项的下拉菜单中选择

6、我们把材质应用到Cube上，我们尝试可以修改颜色看看效果。

例子2：贴图

1、在左侧面板下创建Texture 2D

2、贴图要比颜色复杂，无法直接跟Base Color相连，我们需要借助Sameple Texture2D。

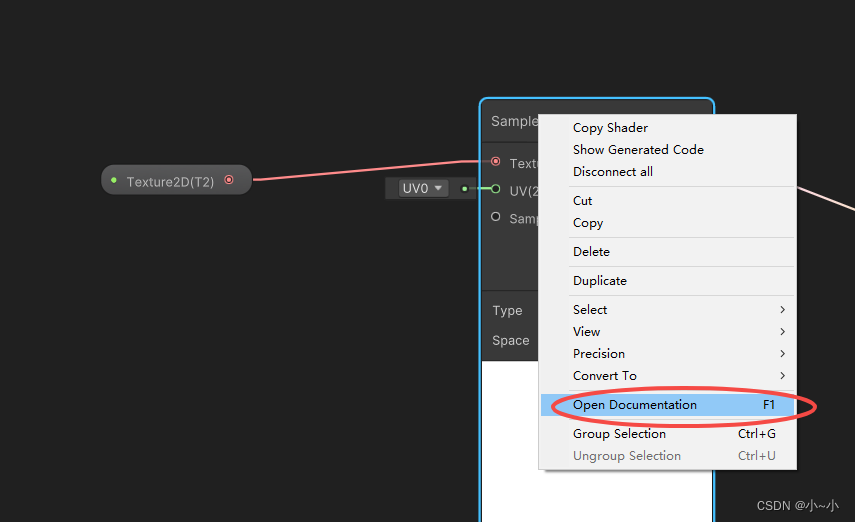

3、如果对Sample Texture2D感兴趣，我们可以在上面右键，选择Open Documentation来查看文档。

4、跟例子1相似，我们把贴图例子应用到项目中，我们随便找张图片，拖到贴图位置，查看效果。这样我们的贴图例子就完成了。

总结

我们的第一个Shader Graph就完成了，是不是比之前的编程要简单很多。通过ShaderLab分享，以及这篇ShaderGraph的文章我们大概了解了在Unity如何操作Shader。如果想深入了解，也可以看看我别的文章。
