2013款别克凯越危险警告灯不亮故障诊断方案设计

目 录

一、预约与准备工作 1
（一）工作描述 1
（二）预约 1
（三）准备工作 1
1、分析故障可能原因 1
2、工具、量具准备 1
3、辅料准备 2
二、接车、问诊与制单 2
（一）接车、问诊 2
（二）制单 3
三、故障分析与诊断流程 4
（一）确认故障现象 4
（二）别克凯越危险警告灯电路的组成及工作原理 5
1、危险警告灯电路的组成 5
2、危险警告灯电路工作原理 6
（三）故障原因分析 6
（四）故障诊断方案设计及诊断流程分析 7
1、故障诊断方案设计 7

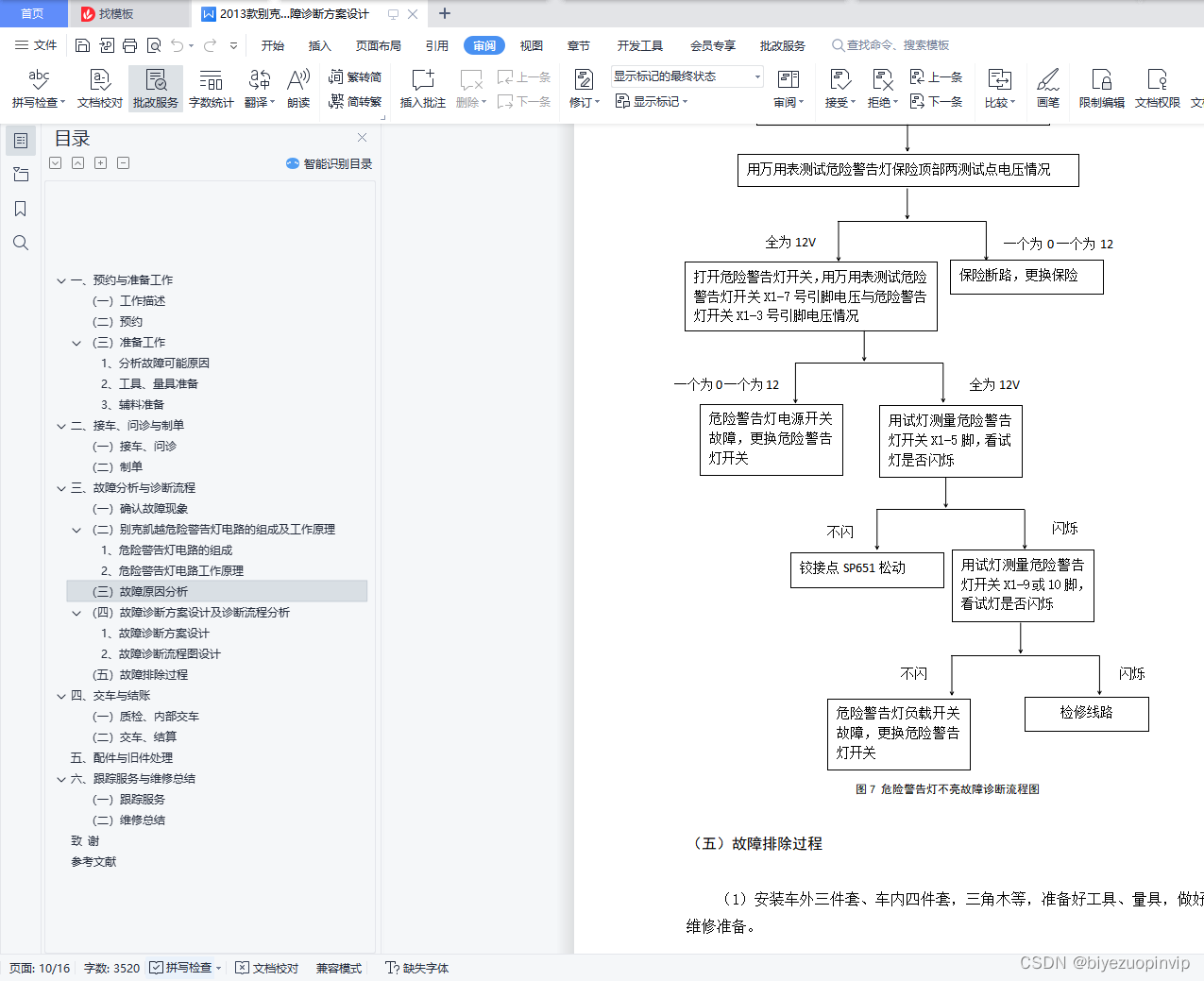

2、故障诊断流程图设计 7
（五）故障排除过程 8
四、交车与结账 11
（一）质检、内部交车 11
（二）交车、结算 11
五、配件与旧件处理 11
六、跟踪服务与维修总结 12
（一）跟踪服务 12
（二）维修总结 12
致 谢 13
参考文献 14
2013款别克凯越危险警告灯不亮故障诊断方案设计

一、预约与准备工作

（一）工作描述

2018年9月1日，收到客户周先生电话（QQ）反应，他的别克凯越车在行驶途中因为遇到比较紧急的情况，打开危险警告灯开关，发现危险警告灯不亮，车辆其它功能正常，需要进行维修。

（二）预约

客户姓名：周先生。
初次来电（QQ反应）时间：2017年9月1日。
车型：2013款别克凯越1.5L手动经典型。
预约内容：危险警告灯不亮。

（三）准备工作

1、分析故障可能原因

（1）危险警告灯保险断路，导致危险警告灯电路无电源。
（2）危险警告灯电源供电开关故障，导致危险警告灯电路无法供电。
（3）危险警告灯负载开关故障，无法接通左右转向灯电路，导致危险警告
灯不亮。
（4）铰接点SP651松动，导致闪光继电器49a与危险警告灯开关X1-5脚无
法接通，导致危险警告灯不亮。

2、工具、量具准备

2013款别克凯越维修手册，工具车，数字万用表，试灯，工具箱，T型杆，尖嘴钳，平口钳，内饰拆装工具，手电筒，举升机。

3、辅料准备

车外防护三件套，车内防护四件套，三角木，抹布。
