Allegro输出DXF文件操作指导

Allegro输出DXF文件操作指导

Allegro支持输出DXF文件，用于检查PCB的结构，具体操作如下

1. 首先在PCB上打开需要的输出的层面，需要哪层开哪层，如下图所示


2. 点击file-export

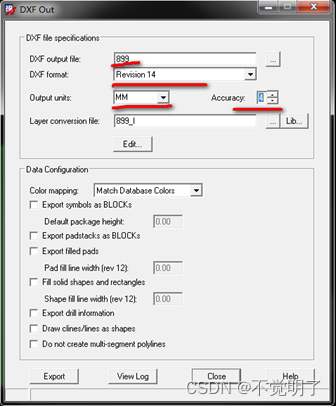

3. 弹出一个对话框，输入文件名，格式选择Reversion14 ，单位选择mm，精度选择4


4. 然后点击Edit


5. 会出现一个对话框，选择select all ，勾选Use layer names。。。，最后点击Map


6. 最后点击ok
