CameraMetadata 知识学习整理

一、涉及的相关代码路径

system/media/camera/src/camera_metadata.c  // metadata的核心内容，包含metadata内存分配，扩容规则，update, find等

system/media/camera/src/camera_metadata_tag_info.c // 所有android原生tag的在内存里面section的定义

frameworks/av/camera/CameraMetadata.cpp  // camera_metadata.c 的封装

hardware/interface/camera/...... 目录下也有一个CameraMetadata.cpp，看不出来干什么用的

二、重要数据结构

整个camera_metadata的结构体

size: 整个metadata内存大小，计算方式如下

结构体头的大小 + camera_metadata_buffer_entry_t总大小（每个metadata的内存结构）+  大于4字节的metadata数据部分（后面介绍） ；ALGIN_TO字节对齐，不用深究。

version：版本号，不重要

flags：不重要

entry_count：已经添加的metadata个数

entry_capacity：整个metadata空间可容纳最多metadata个数

entries_start：metadata结构体存储开始的地方

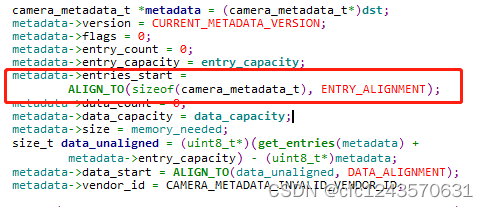

可以看到entries_start就是紧接着camera_metada_t结构体之后

data_count：数据部分大于4字节的metadata的数据部分总大小

data_capacity：数据部分大于4字节的metadata的数据部分最大容量

data_start：数据部分大于4字节的metadata的数据部分开始地址

可以看到data_start紧接着一堆 camera_metadata_buffer_entry_t 类型数据之后

padding：不重要

vendor_id：不重要

单个具体metadata结构体

从注释可以看到，如果该metadata的数据部分大于4个字节，就存储到父数组里面，就是所有camera_metadata_buffer_entry_t 之后；如果小于等于4字节，直接存储到value[4]里面。

tag：就是下面的枚举值，基于各个section的偏移，标识唯一的tag

count：个人理解count=1是基本数据，count > 1就是数组了；未深入最终过

data.offset：如果数据部分超过4字节，offset就表示该tag的数据存放在 data_start + offset开始处

data.value：如果数据部分不超过4字节， 表示该tag的数据存放在value数组里面。

type：metadata的数据类型，如下是数据类型和数据类型大小

reserved：不重要

 以上就是metadata两个最重要数据结构的介绍，理解数据怎么存储的，才能继续去理解代码逻辑

camera_metadata.c开头的一幅图再回来看一下

三、 添加、更新、查找 metadata方法学习

CameraMetadata.cpp里面定义了各个类型的metadata的update方法，通过注释看到，如果这个tag有了就做更新操作，没有就创建。

主要方法是updateImpl，先获取tag的类型，然后根据类型和data_count计算data_size，计算data_size的目的就是为了扩容做准备，resizeIfNeeded 就是扩容的具体做法。接着会根据tag到metadata里面找对应的camera_metadata_entry_t项，找到了就更新，找不到就创建

【扩容】：

resizeIfNeeded  是非常重要的扩容方法，如果之前没有创建过metadata，是第一个metadata，那么mBuffer一定是空的，就先创建；如果metadata创建过了，会分别计算新的entryCount和dataCount，如果有一个超过了capacity就需要重新分配camera_metadata的空间了，append_camera_metadata会将旧的数据拷到新的空间中， free_camera_metadata将旧的控件释放掉。

另外扩容的大小都是在现有的基础上乘以2，指数级的增加，所以扩容操作其实不频繁。

【添加】：

接下来在看一下add_camera_metadata_entry_raw方法，内存在上面分配好了之后就可以往里面填写数据了，data_bytes就是计算该tag数据部分占用多少个字节，如果不超过4字节，就返回0，走第一个memcpy；如果超过4字节就做了8字节对齐，走下面一个memcpy。data_payload_bytes是真正要拷贝的数据大小，就是简单的  个数 x 类型大小， 而dst buffer的大小肯定大于等于这个数值。

【更新】：

个人人为最精彩的就是 update_camera_metadata_entry的逻辑了，该方法里面的每一行都很精彩，所以在几乎每一行后面加了个人理解。



最后用一幅图简单说明update的时候内存怎么挪动的

【查询】：

最后的最后看看 find_camera_metadata_entry方法就很简单了，根据metadata是否被排过序进行查找，排过序就用二分查找（根据tag）， 没有排过序就遍历entries找到目标tag
