基于armv8的kvm实现分析（三）kvm初始化流程

本文基于以下软硬件假定：

架构：AARCH64

内核版本：5.14.0-rc5

1　kvm概述

　　kvm是基于linux内核实现的一种type 2虚拟化方案，它作为内核的一个模块负责虚拟化环境初始化，虚拟机和虚拟cpu模拟，以及IO捕获与转发等功能。在kvm中虚拟机和虚拟cpu分别通过host os的进程和线程实现，并且由host os的调度器对其进行调度。

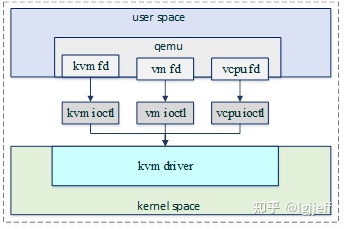

　　由于除了像中断控制器之类的关键设备之外，kvm并不会执行设备模拟工作，因此它通常需要与qemu结合使用。由qemu执行实际的IO设备模拟，以及虚拟机创建和参数配置功能。为此，kvm需要通过ioctl向用户态导出一组虚拟机管理相关的接口，它们之间的关系如下图：

２　初始化总体流程

　　kvm初始化的主要目的是为虚拟机的创建和运行提供必要的软硬件环境，其总体流程图如下：

从上图可看出，kvm的初始化流程比较清晰，其主要包含以下几部分：
（1）架构相关的初始化流程
（2）为电源管理接口注册回调函数，以处理kvm在电源管理流程中的行为
（3）为kvm注册字符设备以为用户态提供ioctl接口
（4）其它一些辅助接口

由于架构相关的初始化流程比较复杂，我们将在后面单独用一章进行讨论，因此下面将分别介绍其它的一些流程

２.1　电源管理回调注册

　　由于在cpu热插拔和系统休眠唤醒流程中需要执行cpu的offline和online状态转换，因此对于需要控制cpu的相关模块，在这一流程中需要正确管理本模块的cpu状态设置。在电源管理流程中，相关模块可以向电源管理模块注册回调，当对应的电源管理事件发生时，该回调函数将会被调用。

　　其中cpuhp_setup_state_nocalls用于注册cpu热插拔时的回调，register_syscore_op用于注册系统休眠唤醒时的回调，而register_reboot_notifier用于注册系统重启时的通知。它们最终都由kvm_arch_hardware_enable和kvm_arch_hardware_disable实现，用于在cpu下线时关闭hypervisor，并在cpu上线时重新初始化hypervisor。

２.2　ioctl接口注册

　　从在上一章图中可看到kvm一共为用户态提供了三组ioctl接口：kvm ioctl、vm ioctl和vcpu ioctl。它们分别为用于控制kvm全局、特定虚拟机以及特定vcpu相关的操作。

　　其中kvm全局ioctl通过misc_register()接口以字符设备的方式注册，而vm ioctl和vcpu ioctl则通过anon_inode_getfd()接口以匿名inode方式注册。

　　Linux中一般的文件都包含一个inode和与若干个其关联的dentry，其中dentry用于表示其在文件系统中的路径。若用户态希望操作该文件时，可通过打开dentry对应的文件名，并获取一个fd。

　　但是有些文件操作希望将fd与inode直接关联起来，其文件名不在文件系统中被显示，这就是匿名inode。如vm的匿名inode在下图所示的虚拟机创建流程中建立：

而vcpu的匿名inode同样在vcpu创建流程中建立，其流程如下：

２.3　其它辅助接口

（1）kvm_irqfd_init()：为eventfd创建一个全局的工作队列，它用于在虚拟机被关闭时，关闭所有与其相关的irqfd，并等待该操作完成

（2）kmem_cache_create_usercopy()和kvm_async_pf_init()用于创建特定的slab

（3）kvm_init_debug()用于为kvm创建debugfs相关接口

（4）kvm_vfio_ops_init()用于为vfio注册设备回调函数

3　架构相关初始化

　　Armv8的虚拟化方案具有两种实现方式nvhe和vhe，在vhe实现中host os和hypervisor都运行在EL2中，此时host os与hypervisor共用所有的EL2寄存器，且host可以直接通过函数调用方式调用hypervisor的接口。因此对于运行在vhe模式下的kvm模块，其初始化流程比较简单，主要包括一些host context的初始化，以及虚拟gic和timer初始化等流程。

　　相对而言，vnhe由于host os和hypervisor运行在如下图所示的不同异常等级下，因此其初始化流程更加复杂。
