Visio画图更改连接线的弧形和调整跨线

前言

最近在使用Visio画图时，出现了一些问题，于是上网查了一下，将方法记录下来。

准备

• Visio2021

参考

Visio中，如何修改连接线的跨线样式？

问题

(1) 使用连接线的时候，虽然选择了直角连接线，但还是会有弧形，如下图所示。

(2) 使用连接线的时候，两条连接线会有跨线出现，如下图所示。

解决问题一

首先，选中线条，点击形状格式，如下图所示。

然后将圆角大小改为0英寸，如下图所示。

最后的结果如下

解决问题二

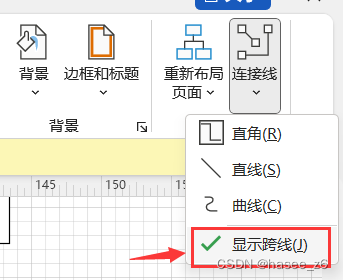

首先，选中跨线，点击选项卡中的设计选项，选中右边的连接线，把显示跨线的那个勾去掉，如图所示

当然，还可以更改跨线的样式，也是在设计选项卡中的版式工具栏，右下角那个箭头

点开后，可以调整跨线的样式，如图所示

更详细的调整样式可以见参考视频。
