模拟电子技术（六）信号的运算与处理

基本运算电路

电路组成
为实现Uo与Ui的某种运算关系——运算电路中的集成运放应工作在线性区——电路中必须引入负反馈
为稳定Uo——引入电压负反馈——电压（串、并联）负反馈均为深度负反馈
分析方法
设集成运放为理想运放——利用虚短、虚断(两个输入端的净输入电压和净输入电流均为0)
运算电路中，无论Uo还是Ui，均对“地”而言
求解运算关系式，结合KCL、KVL、VCR（带电容电路）、叠加原理，节点电流法
学习要点
熟悉各个基本运算电路的电路结构
熟记各个基本运算电路的运算公式
掌握基本运算电路的分析方法

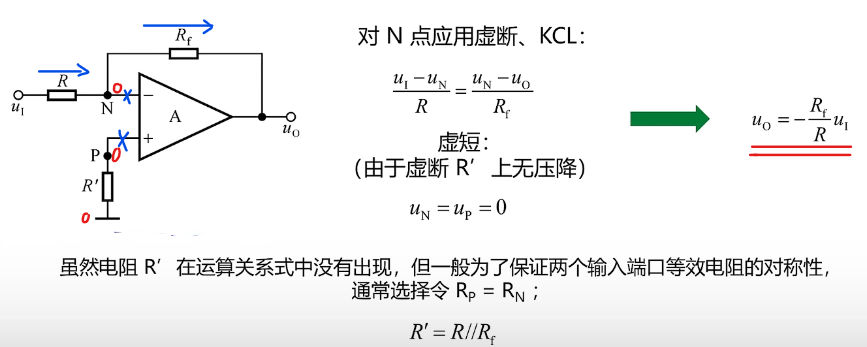

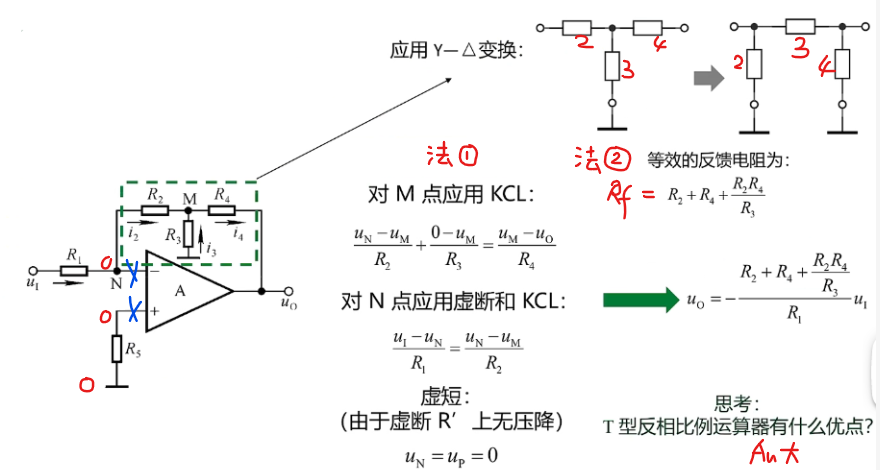

电压并联负反馈，反向输入端有输入

在这里插入图片描述

在这里插入图片描述

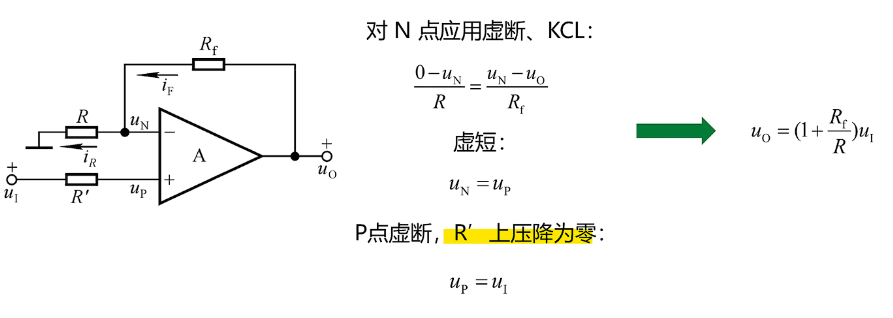

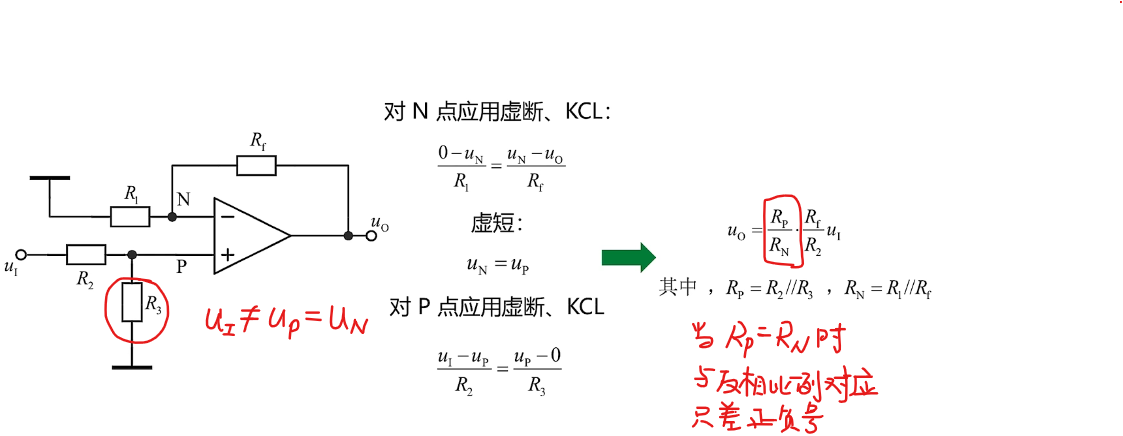

电压串联负反馈，同向输入端有输入

同相比例运算器的特殊形式
同相比例运算电路中
（反馈电阻短路）Rf=0，Uo趋近于Ui
（接地电阻断路）R=∞，Uo趋近于Ui
在这里插入图片描述

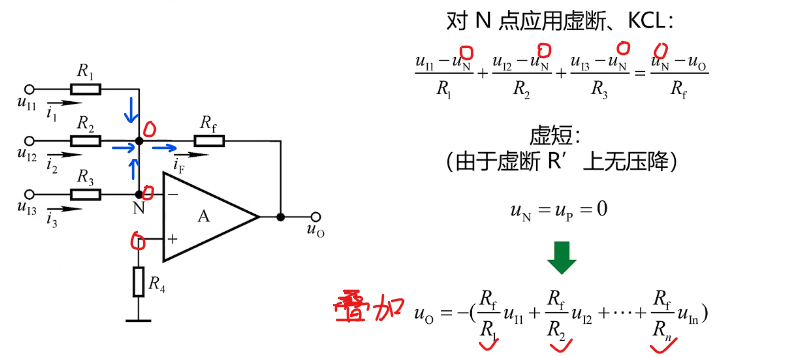

单个反向、同个反向端有多个输入

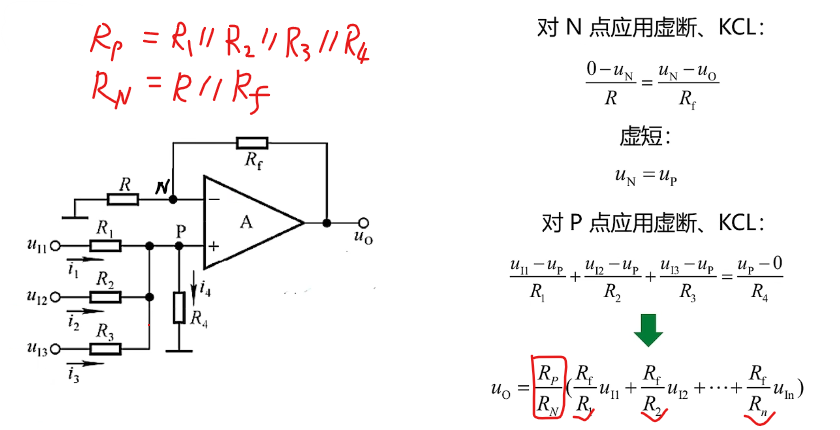

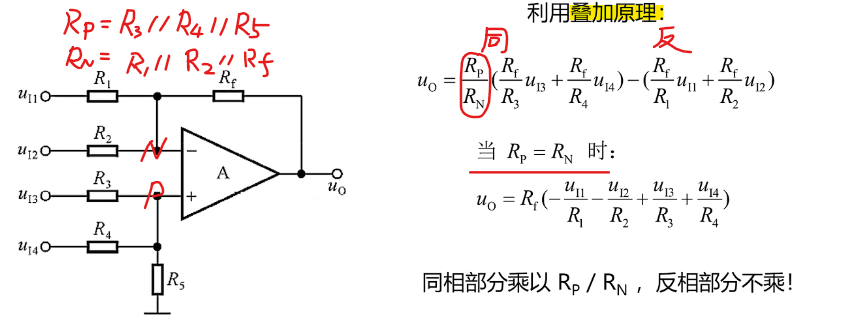

同相、反向端都有信号输入

在这里插入图片描述

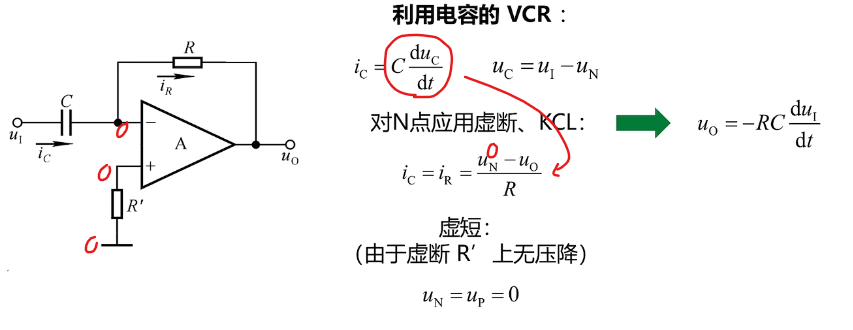

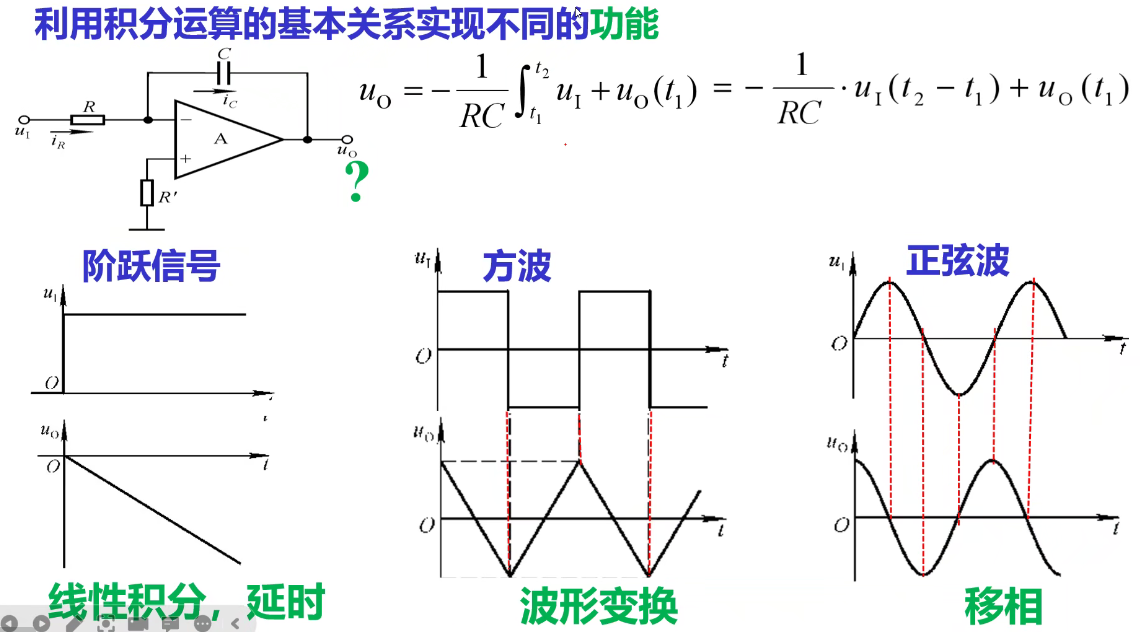

电容替代Rf

电容替代R

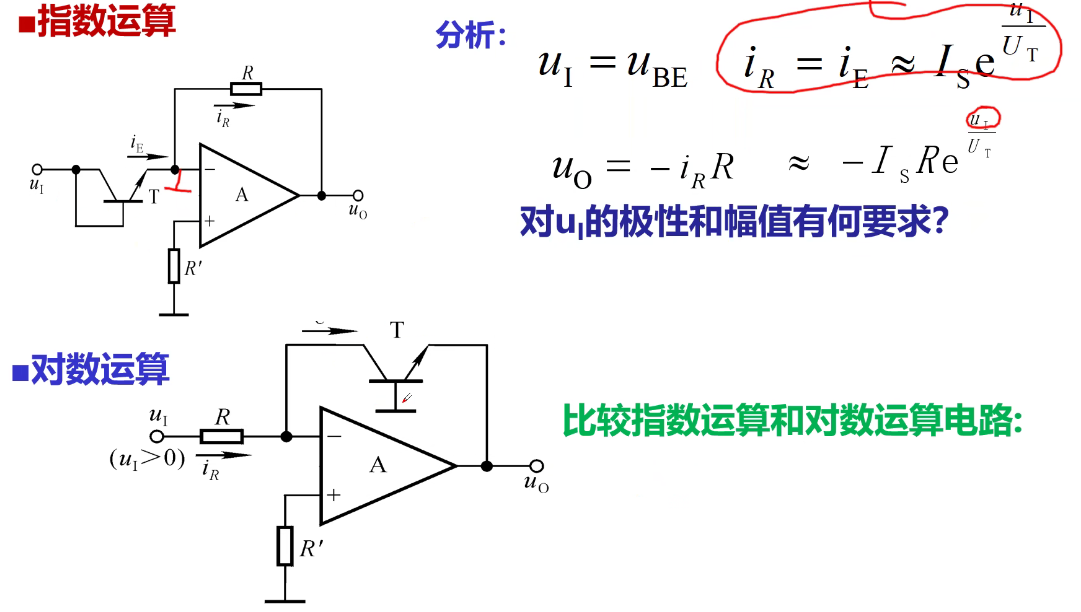

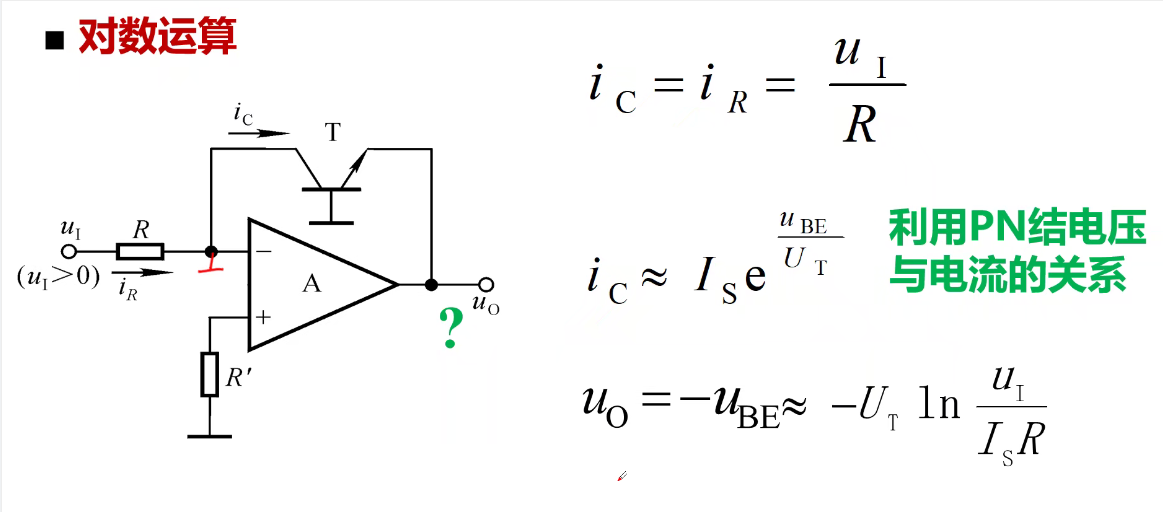

在这里插入图片描述

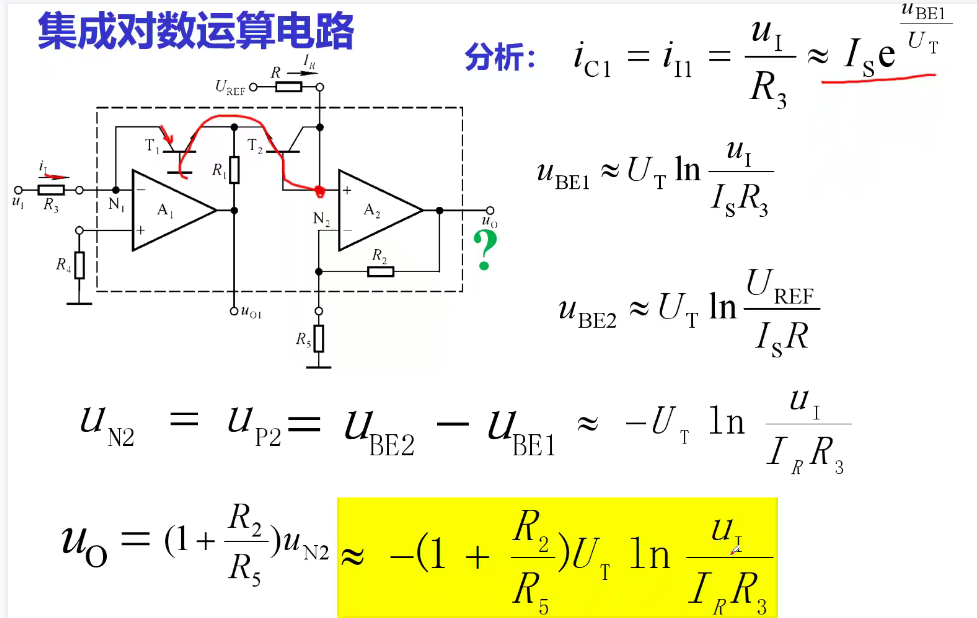

在这里插入图片描述

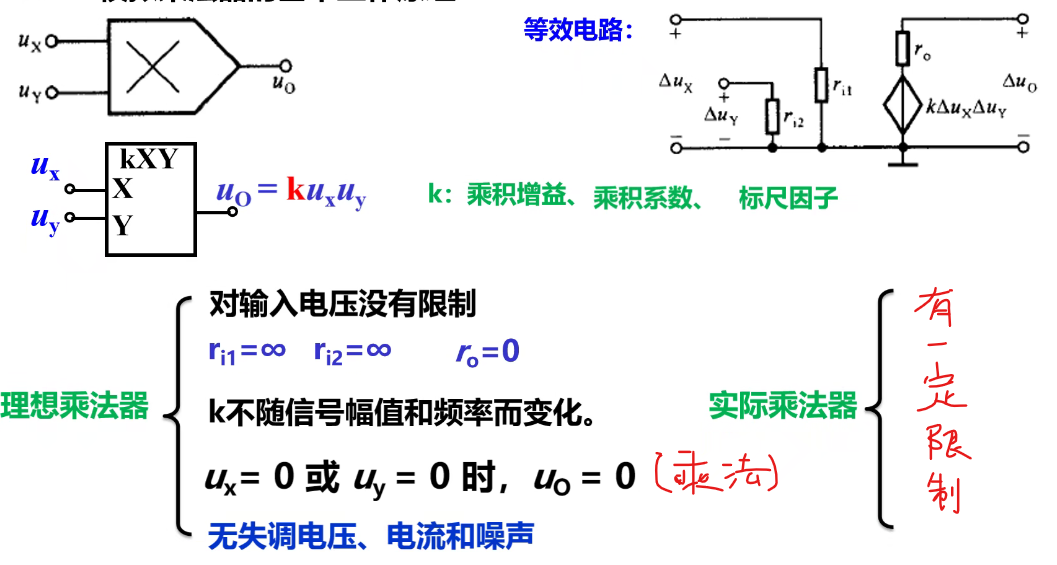

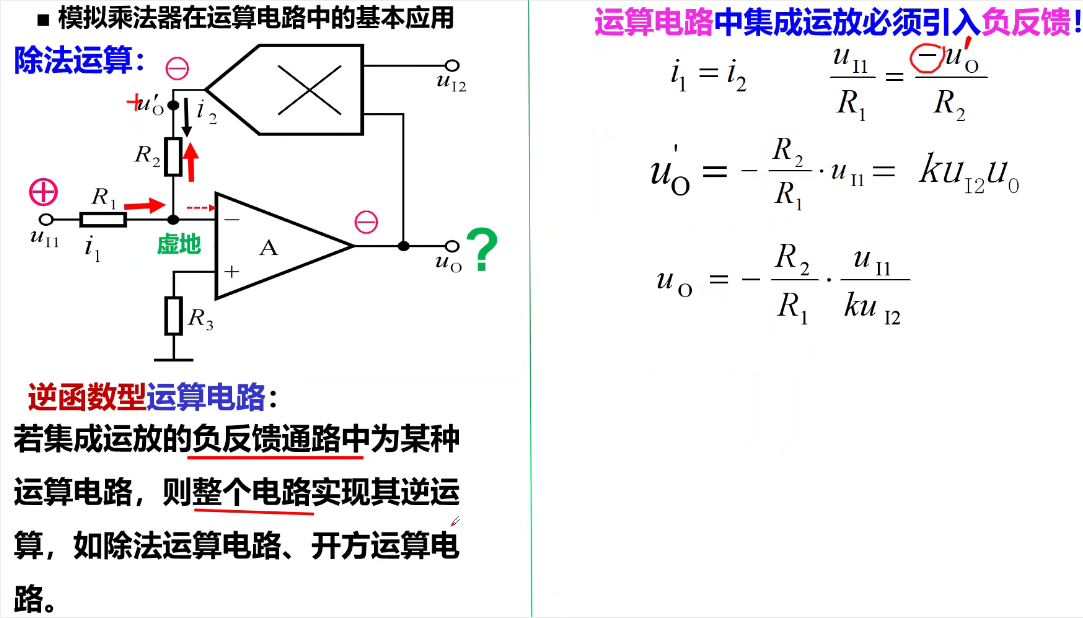

在这里插入图片描述

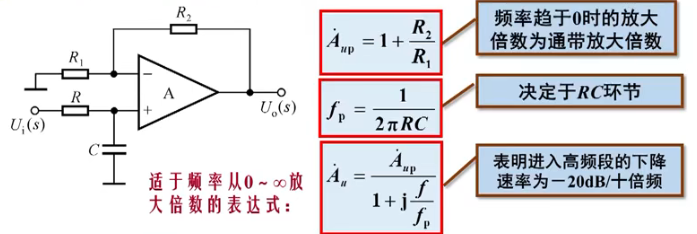

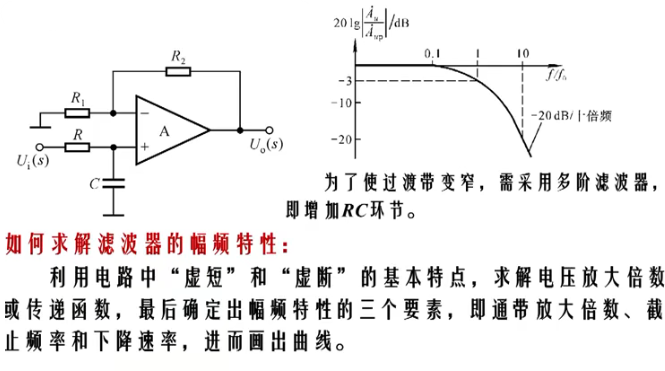

功能：使指定频段的信号顺利通过，其他频率的信号被衰减
特性描述：幅频特性
主要参数：Aup通带放大倍数；Au；通带截止频率fp；未通过信号的衰减速率

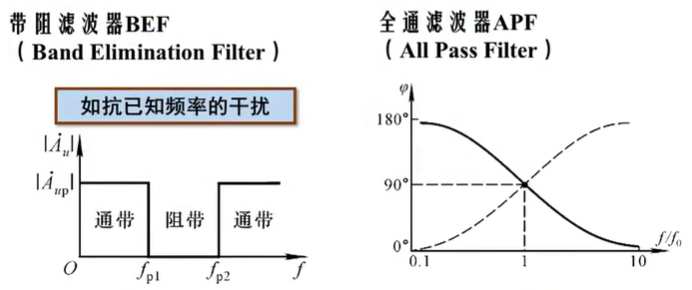

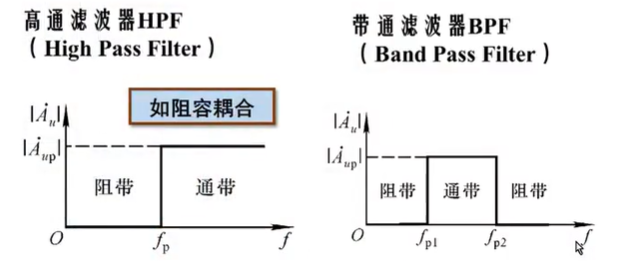

滤波器种类
无源滤波电路&有源滤波电路
有源元件：能控制能量的元件
- 无源滤波电路，滤波参数随负载变化而变化（可用于高电压大电流，如直流源中的滤波电路）
- 有源滤波器，滤波参数不随负载变化，且可放大（信号处理电路，其输出电压和电流大小受有源元件自身参数和供电电源的限制）
有源滤波器电路&运算电路
- 共同之处：以“虚短”、“虚断”作为分析电路的基础
- 不同之处：运算电路研究的是“时域问题”；有源滤波电路研究的是“频域问题”
- 测试方法：运算电路同一时刻给一个输入观察输出；有源滤波电路输入幅值不变，改变信号频率观察输出响应
