涂鸦智能在远程开关和灯控领域可以算是龙头了，今天就来学习一下，如何接入涂鸦云平台

一、涂鸦云准备

注册账号不写了，自己注册账号即可

1、创建产品

点击产品->极速智能化->产品开发页面的创建产品

选择开关

智能化方式选生态设备接入

填写产品名称，通讯协议选2G/3G/4G，其他默认，然后点创建产品，完成创建

2、功能定义

点击标准功能，添加功能

搜开关1，然后点那个箭头添加到右边

3、添加设备

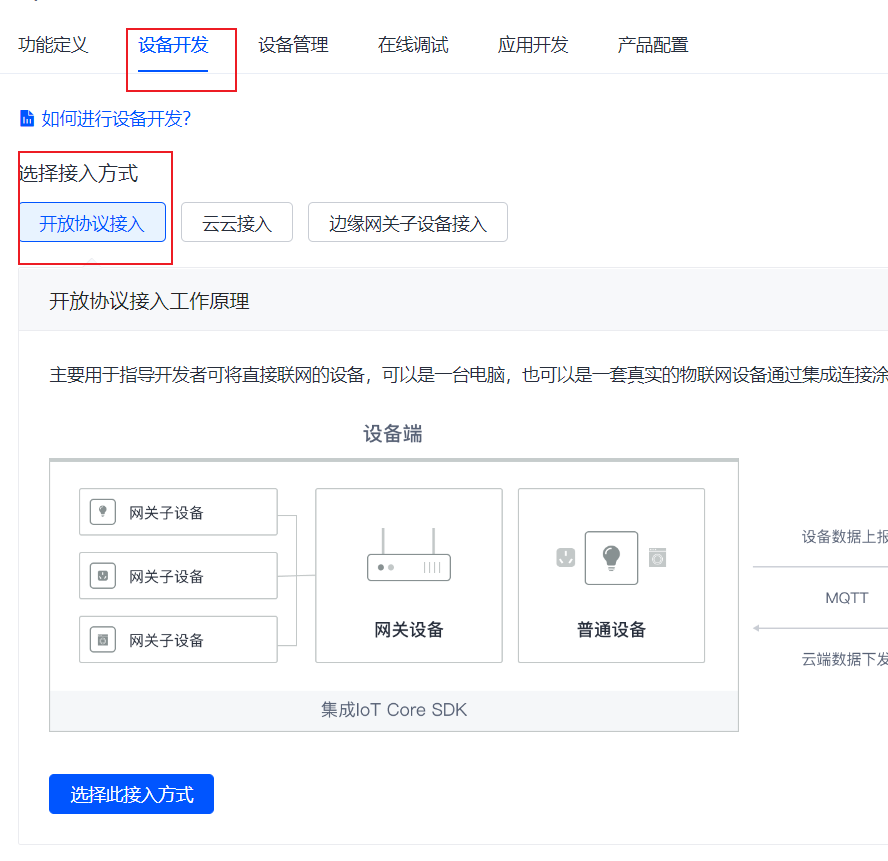

点击设备开发，选择开放协议接入

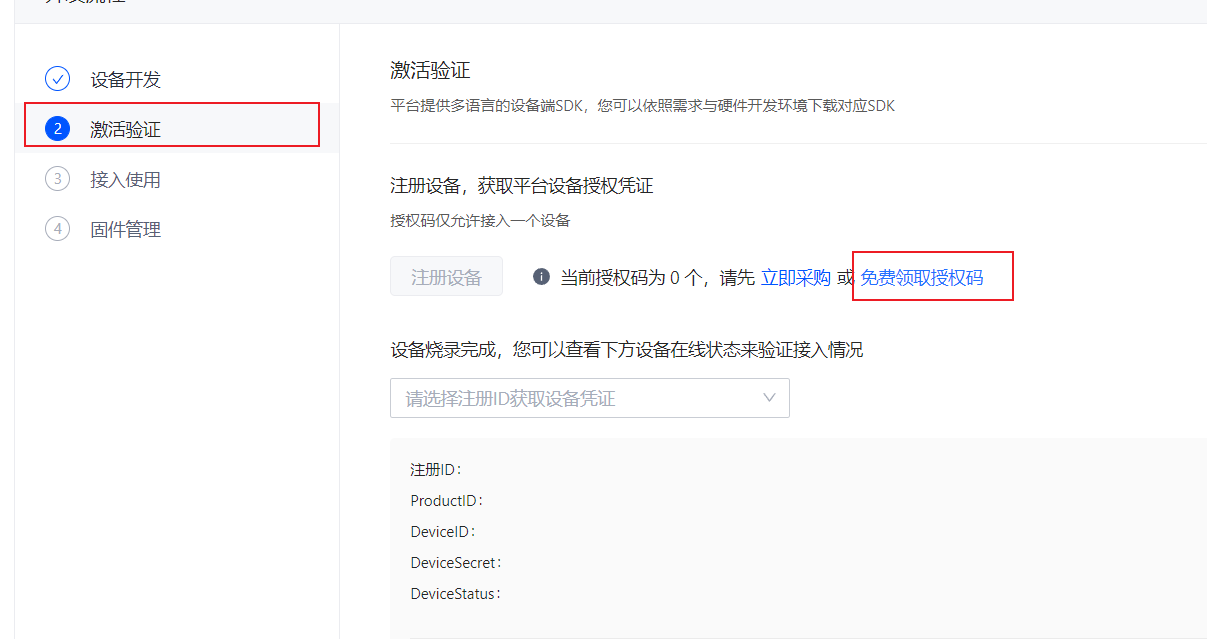

找到激活验证，申请免费授权码，每个项目有两个免费码

稍等一下，分配完成以后就能看到我们有2个码了，然后点注册设备

自行填写设备名，其他默认

然后复制凭证供接下来使用

二、设备端开发

1、计算连接参数

涂鸦云是需要鉴权才允许设备连接，因此，我们要首先计算连接参数，这里使用iotauth库可以方便的计算阿里云，腾讯云，百度云，涂鸦云，阿里云，华为云的连接参数。具体协议可以看涂鸦文档Tuya MQTT 标准协议-涂鸦 IoT 开发平台-涂鸦开发者

根据api的说明，结合前面我们在涂鸦云注册的设备，代码就很简单了

local ProductID= ""
local DeviceID= "" --改为你自己的设备id
local DeviceSecret = "" --改为你自己的设备密钥
local client_id, user_name, password = iotauth.tuya(DeviceID, DeviceSecret,1700561166)
log.info("参数", client_id, user_name, password)
1
2
3
4

2、连接服务器

获取参数以后，根据返回值就可以得到连接mqtt服务器的信息，根据mqtt库的说明，代码如下

mqttc = mqtt.create(nil, "m1.tuyacn.com", 8883,true)
        mqttc:auth(client_id, user_name, password)
        mqttc:keepalive(240) -- 默认值240s
        mqttc:autoreconn(true, 3000) -- 自动重连机制
        mqttc:on(
            function(mqtt_client, event, data, payload)
                if event == "conack" then
                    sys.publish("mqtt_conack")
                    log.info("mqtt", "mqtt已连接")
                    mqtt_client:subscribe("tylink/"..DeviceID.."/thing/property/set")

                elseif event == "recv" then
                    log.info("mqtt", "收到消息", data, payload)
                    local mqtt_date = json.decode(payload)
                    if mqtt_date.data.switch_1 ~= nil then
                        log.info("mqtt",mqtt_date.data.switch_1)
                        if mqtt_date.data.switch_1 == true then
                            LED(1)
                        elseif mqtt_date.data.switch_1 == false then
                            LED(0)
                        end
                    end
                elseif event == "sent" then
                    log.info("mqtt", "sent", "pkgid", data)
                end
            end
        )
        mqttc:connect()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

3、处理数据

根据涂鸦云的文档，我们使用的switch_1是我们需要的开关参数。我们只需要根据文档对收到的数据解析即可，具体代码看前文代码

三、测试

把完整代码烧录进设备，不会烧录的可以看 AIR780E二次开发点灯(LuatOS)

1、烧录代码

代码兼容Air780E，ESP32C3和Air105+W5500，注意修改相应参数为自己的。

PROJECT = "gpiodemo"
VERSION = "1.0.0"
local sys = require "sys"
require("sysplus")
local wifi_ssid = ""
local wifi_password = ""--如果是wifi设备，这里改成你的wifi账号和密码
local ProductID= ""
local DeviceID= "" --改为你自己的设备id
local DeviceSecret = "" --改为你自己的设备密钥
local mqttc = nil
sys.taskInit(
    function()
        log.info("BSP", rtos.bsp())
        if rtos.bsp() == "ESP32C3" then
            LED = gpio.setup(12, 0, gpio.PULLUP)
            wlan.init()
            wlan.setMode(wlan.STATION)
            wlan.connect(ssid, password, 1)
            local result, data = sys.waitUntil("IP_READY")
            log.info("wlan", "IP_READY", result, data)
        elseif rtos.bsp() == "AIR105" then
            w5500.init(spi.HSPI_0, 24000000, pin.PC14, pin.PC01, pin.PC00)
            w5500.config() --默认是DHCP模式
            w5500.bind(socket.ETH0)
            LED = gpio.setup(62, 0, gpio.PULLUP)
            sys.wait(1000)
        elseif rtos.bsp() == "EC618" then
            -- mobile.simid(2)
            LED = gpio.setup(27, 0, gpio.PULLUP)
        end
        local client_id, user_name, password = iotauth.tuya(DeviceID, DeviceSecret,1700561166)
        log.info("参数", client_id, user_name, password)
        mqttc = mqtt.create(nil, "m1.tuyacn.com", 8883,true)
        mqttc:auth(client_id, user_name, password)
        mqttc:keepalive(240) -- 默认值240s
        mqttc:autoreconn(true, 3000) -- 自动重连机制
        mqttc:on(
            function(mqtt_client, event, data, payload)
                if event == "conack" then
                    sys.publish("mqtt_conack")
                    log.info("mqtt", "mqtt已连接")
                    mqtt_client:subscribe("tylink/"..DeviceID.."/thing/property/set")

                elseif event == "recv" then
                    log.info("mqtt", "收到消息", data, payload)
                    local mqtt_date = json.decode(payload)
                    if mqtt_date.data.switch_1 ~= nil then
                        log.info("mqtt",mqtt_date.data.switch_1)
                        if mqtt_date.data.switch_1 == true then
                            LED(1)
                        elseif mqtt_date.data.switch_1 == false then
                            LED(0)
                        end
                    end
                elseif event == "sent" then
                    log.info("mqtt", "sent", "pkgid", data)
                end
            end
        )
        mqttc:connect()
        sys.wait(10000)
        -- mqttc:subscribe("$thing/down/property/" .. product_key .. "/" .. device_id)
        sys.waitUntil("mqtt_conack")
        while true do
            local ret, topic, data, qos = sys.waitUntil("mqtt_pub", 30000)
            if ret then
                if topic == "close" then
                    break
                end
                mqttc:publish(topic, data, qos)
            end
        end
        mqttc:close()
        mqttc = nil
    end
)
-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80

2、绑定设备

点击产品的产品配置页面，配置设备的绑定范围，改成全部可用

点到设备管理页面，点击绑定二维码，用APP扫码绑定

点击app里的开关就能控制设备上的灯了
