一、MyCat原理

        在MyCat中，当执行一条SQL语句时，MyCat需要进行SQL解析、分片分析、路由分析、读写分离分析等操作，最终经过一系列的分析决定将当前的SQL语句到底路由到那几个(或哪一个)节点数据库，数据库将数据执行完毕后，如果有返回的结果，则将结果返回给MyCat，最终还需要在MyCat中进行结果合并、聚合处理、排序处理、分页处理等操作，最终再将结果返回给客户端。

        而在MyCat的使用过程中，MyCat官方也提供了一个管理监控平台MyCat-Web（MyCat-eye）。Mycat-web 是 Mycat 可视化运维的管理和监控平台，弥补了 Mycat 在监控上的空白。帮 Mycat分担统计任务和配置管理任务。Mycat-web 引入了 ZooKeeper 作为配置中心，可以管理多个节点。Mycat-web 主要管理和监控 Mycat 的流量、连接、活动线程和内存等，具备 IP 白名单、邮件告警等模块，还可以统计 SQL 并分析慢 SQL 和高频 SQL 等。为优化 SQL 提供依据。

二、MyCat管理

Mycat默认开通2个端口，可以在server.xml中进行修改。

• 8066 数据访问端口，即进行 DML 和 DDL 操作。
• 9066 数据库管理端口，即 mycat 服务管理控制功能，用于管理mycat的整个集群状态

连接MyCat的管理控制台：

mysql -h 192.168.78.139 -P 9066 -uroot -pQwe123456.

三、MyCat-eye

3.1 介绍

        Mycat-web(Mycat-eye)是对mycat-server提供监控服务，功能不局限于对mycat-server使用。他通过JDBC连接对Mycat、Mysql监控，监控远程服务器(目前仅限于linux系统)的cpu、内存、网络、磁盘。

Mycat-eye运行过程中需要依赖zookeeper，因此需要先安装zookeeper。

3.2 安装

1). zookeeper安装

zookeeper 下载官网：Apache ZooKeeper 或者 Index of /zookeeper

#1. 上传安装包
[root@sql-master ~]# ls
zookeeper-3.4.6.tar.gz

#2. 解压
[root@sql-master ~]# tar -zxvf zookeeper-3.4.6.tar.gz -C /usr/local/

#3. 创建数据存放目录
[root@sql-master ~]# cd /usr/local/zookeeper-3.4.6/
[root@sql-master zookeeper-3.4.6]# mkdir data

#4. 修改配置文件名称
[root@sql-master zookeeper-3.4.6]# cd conf
[root@sql-master conf]# mv zoo_sample.cfg zoo.cfg

#5. 配置数据存放目录
[root@sql-master conf]# vim zoo.cfg
# example sakes.
dataDir=/usr/local/zookeeper-3.4.6/data

#6. 启动Zookeeper
[root@sql-master zookeeper-3.4.6]# bin/zkServer.sh start
JMX enabled by default
Using config: /usr/local/zookeeper-3.4.6/bin/../conf/zoo.cfg
Starting zookeeper ... STARTED
[root@sql-master zookeeper-3.4.6]# bin/zkServer.sh status
JMX enabled by default
Using config: /usr/local/zookeeper-3.4.6/bin/../conf/zoo.cfg
Mode: standalone

2). Mycat-web安装

MyCat web 下载地址：Index of /mycat-web-1.0/

#1. 上传安装包
[root@sql-master ~]# ls
Mycat-web-1.0-SNAPSHOT-20170102153329-linux.tar.gz

#2. 解压
[root@sql-master ~]# tar -zxvf Mycat-web-1.0-SNAPSHOT-20170102153329-linux.tar.gz -C /usr/local/

#3. 目录介绍
[root@sql-master ~]# cd /usr/local/mycat-web/
[root@sql-master mycat-web]# ll
    etc         ----> jetty配置文件
    lib         ----> 依赖jar包
    mycat-web   ----> mycat-web项目
    readme.txt
    start.jar   ----> 启动jar
    start.sh    ----> linux启动脚本

#4. 启动 mycat web，前台运行
[root@sql-master mycat-web]# sh start.sh

#5. 设置后台运行
[root@sql-master mycat-web]# vim mycat-web.sh
#!/bin/bash
/usr/bin/sh /usr/local/mycat-web/start.sh
[root@sql-master mycat-web]# nohup bash mycat-web.sh > /dev/null 2>&1  &
[1] 6792
[root@sql-master mycat-web]# ps -ef | grep mycat-web.sh

备注:

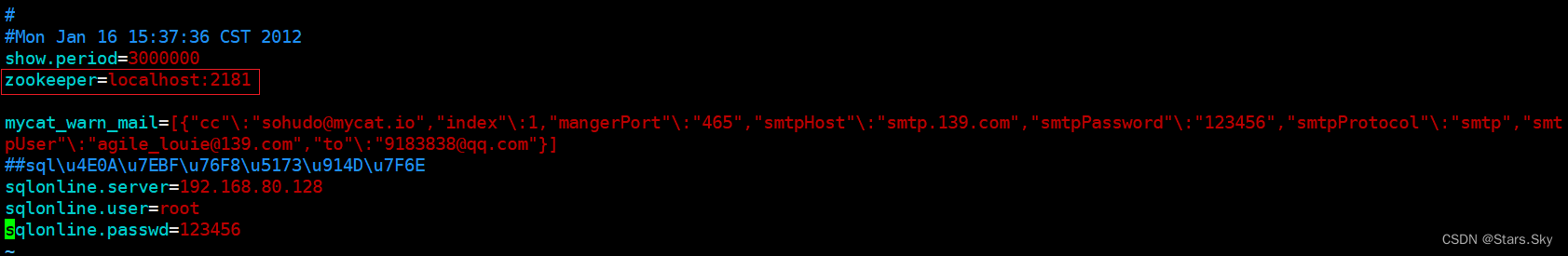

        如果Zookeeper与Mycat-web不在同一台服务器上 , 需要设置Zookeeper的地址 ;在/usr/local/mycat-web/mycat-web/WEB-INF/classes/mycat.properties文件中配置 :

 ​​​​​​

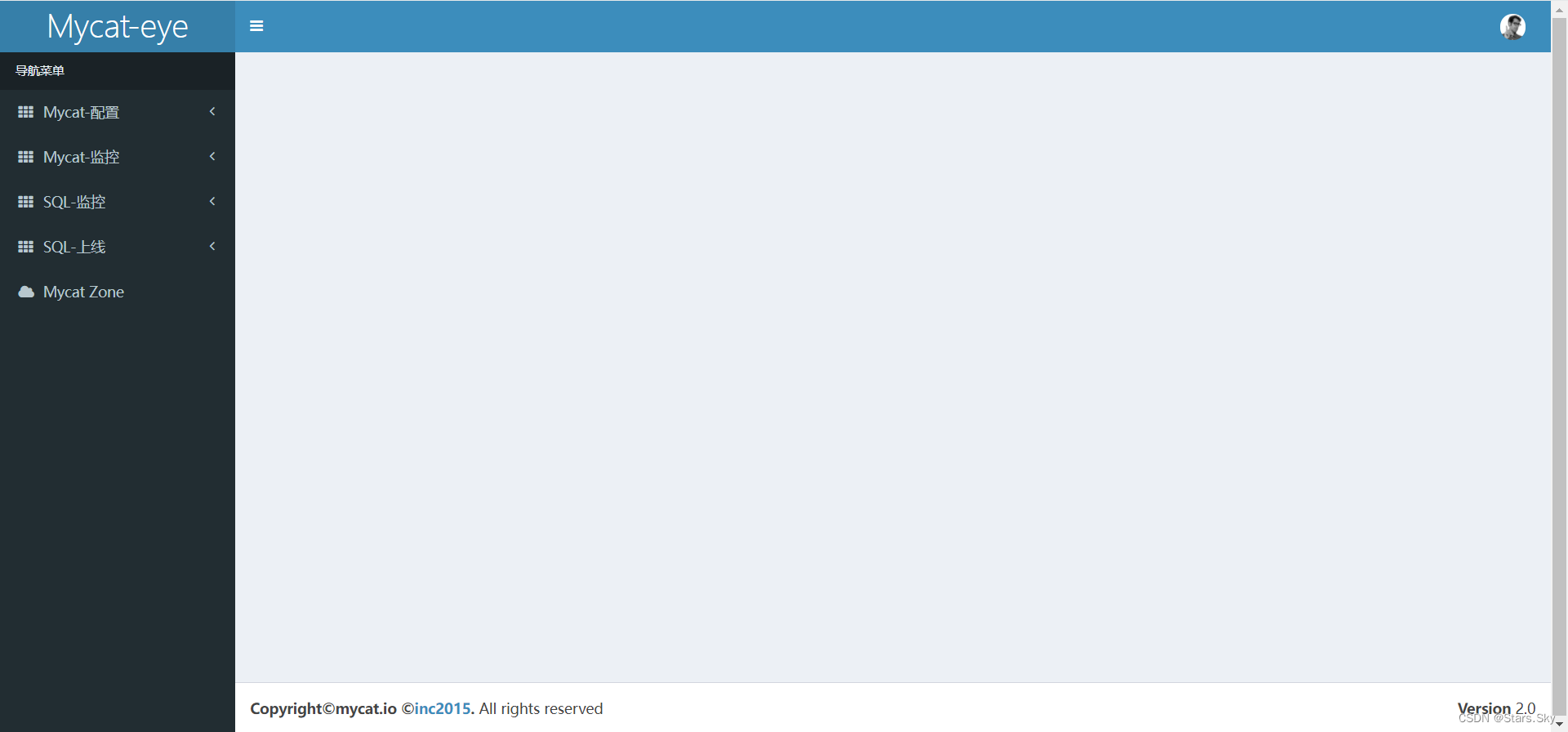

3.3 访问

# 访问web页面，修改为自己的MyCat-web服务器ip
http://192.168.78.139:8082/mycat

3.4 配置

1). 开启MyCat的实时统计功能(server.xml)

# 修改完后重启MyCat
[root@sql-master mycat]# vim /usr/local/mycat/conf/server.xml
<property name="useSqlStat">1</property> <!-- 1为开启实时统计、0为关闭 -->

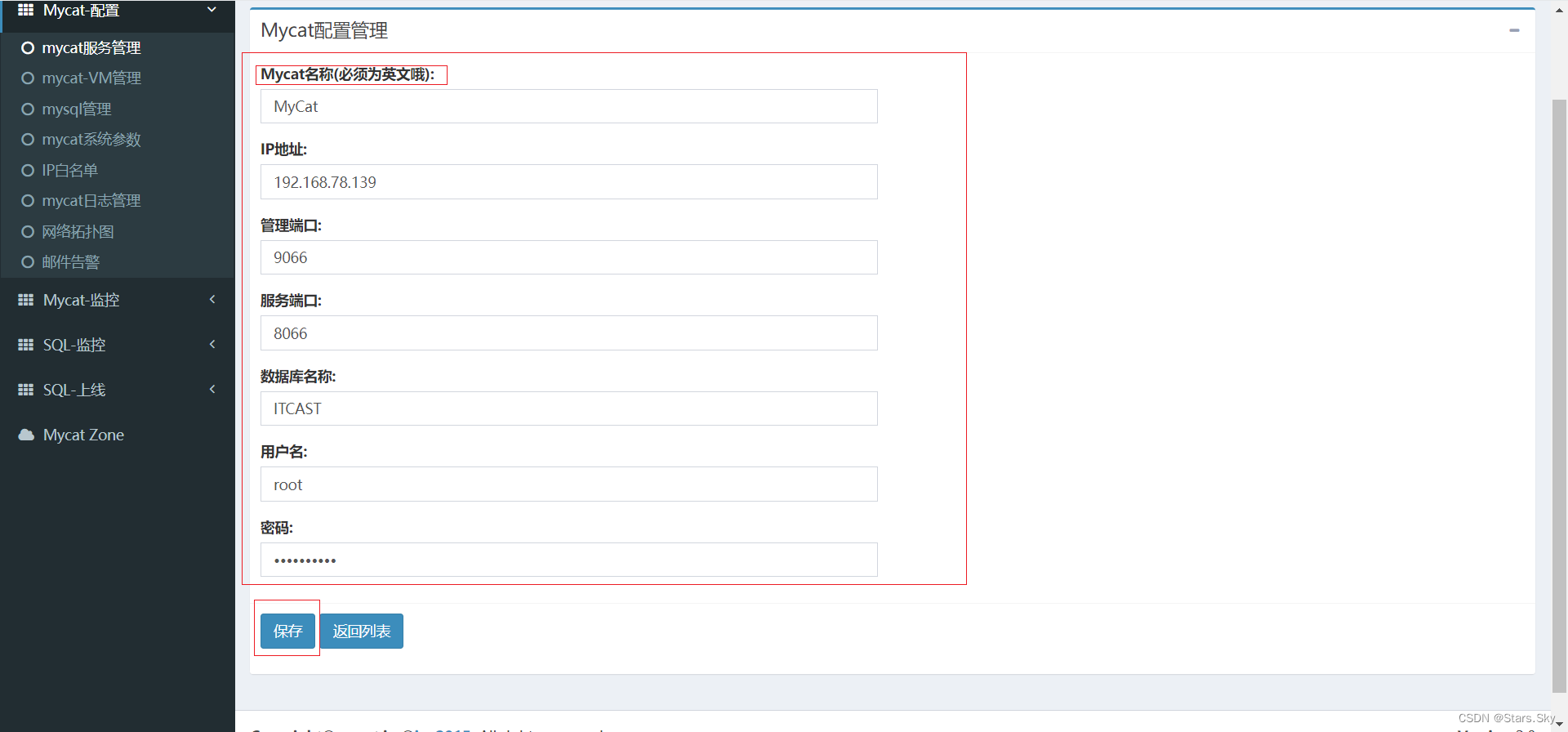

2). 在Mycat监控界面配置服务地址

3.5 测试

        配置好了之后，我们可以通过MyCat执行一系列的增删改查的测试，然后过一段时间之后，打开mycat-eye的管理界面，查看mycat-eye监控到的数据信息。

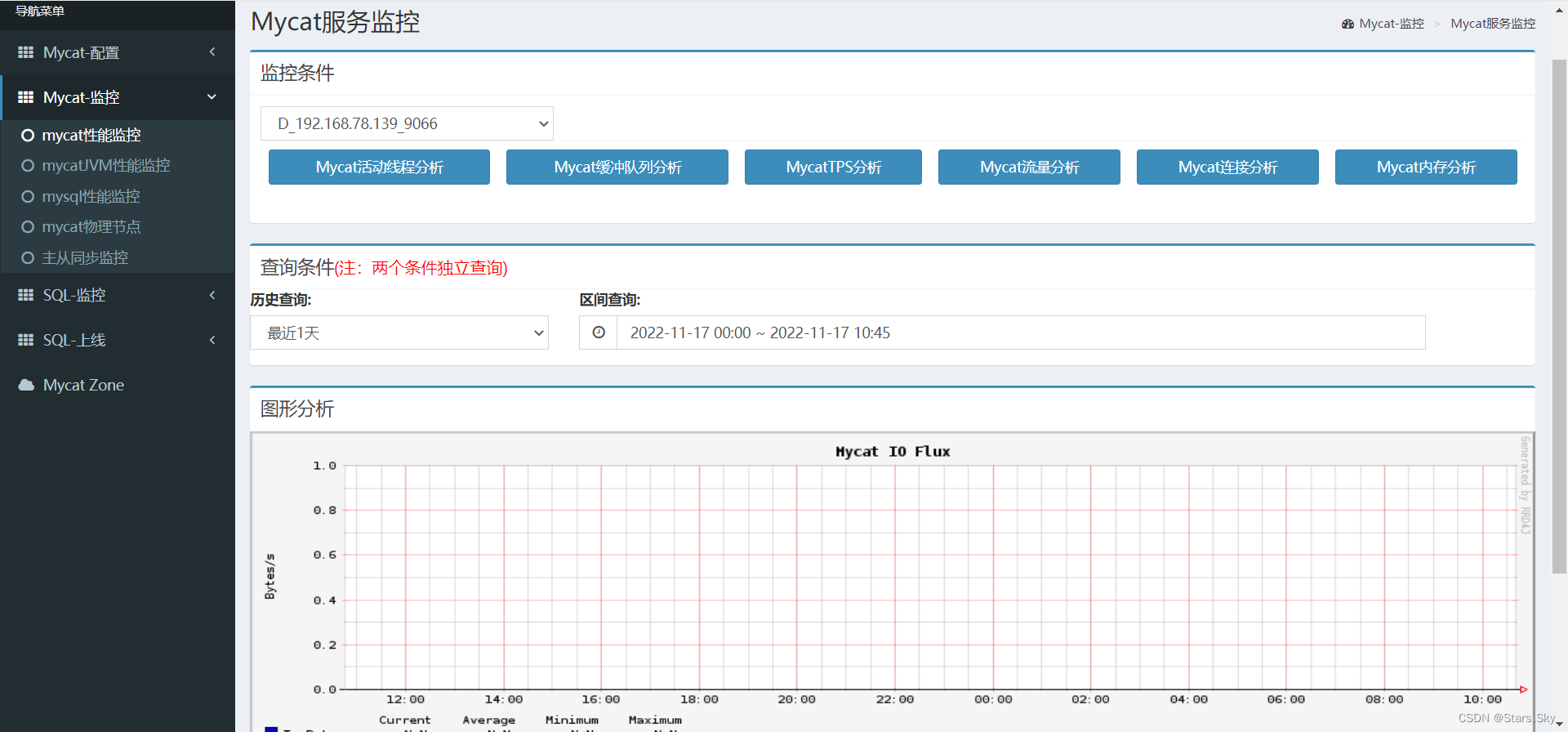

A. 性能监控

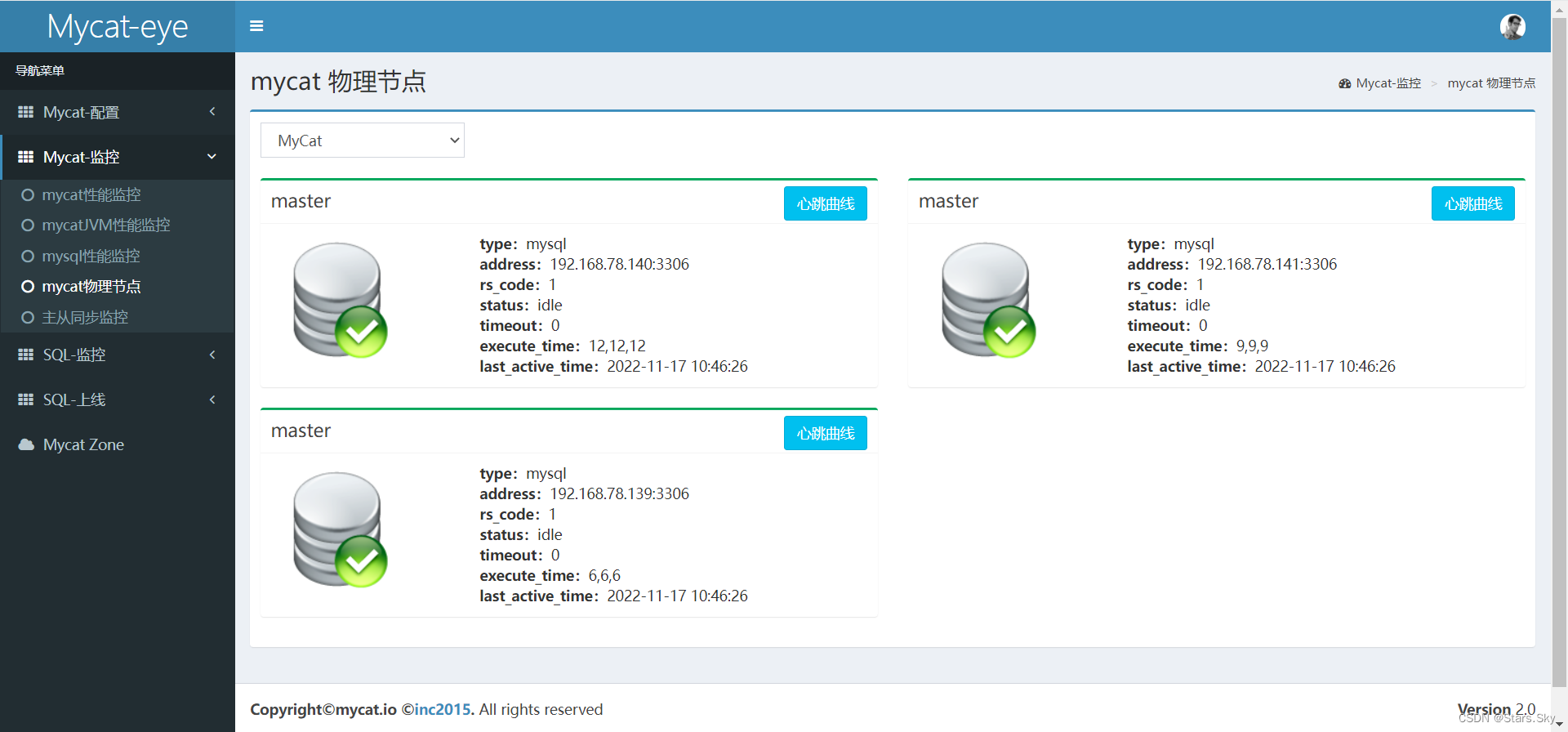

B. 物理节点

C. SQL统计

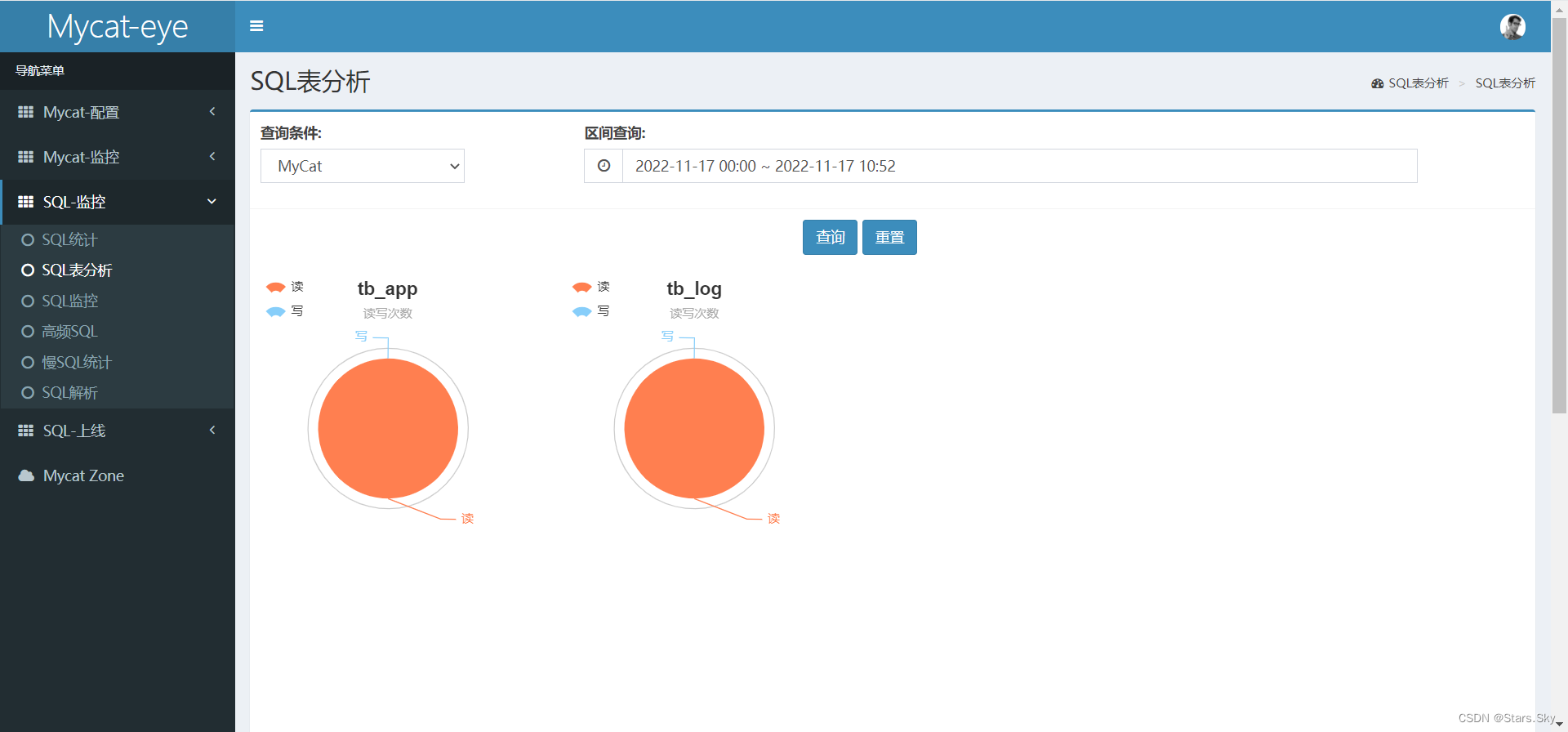

D. SQL表分析

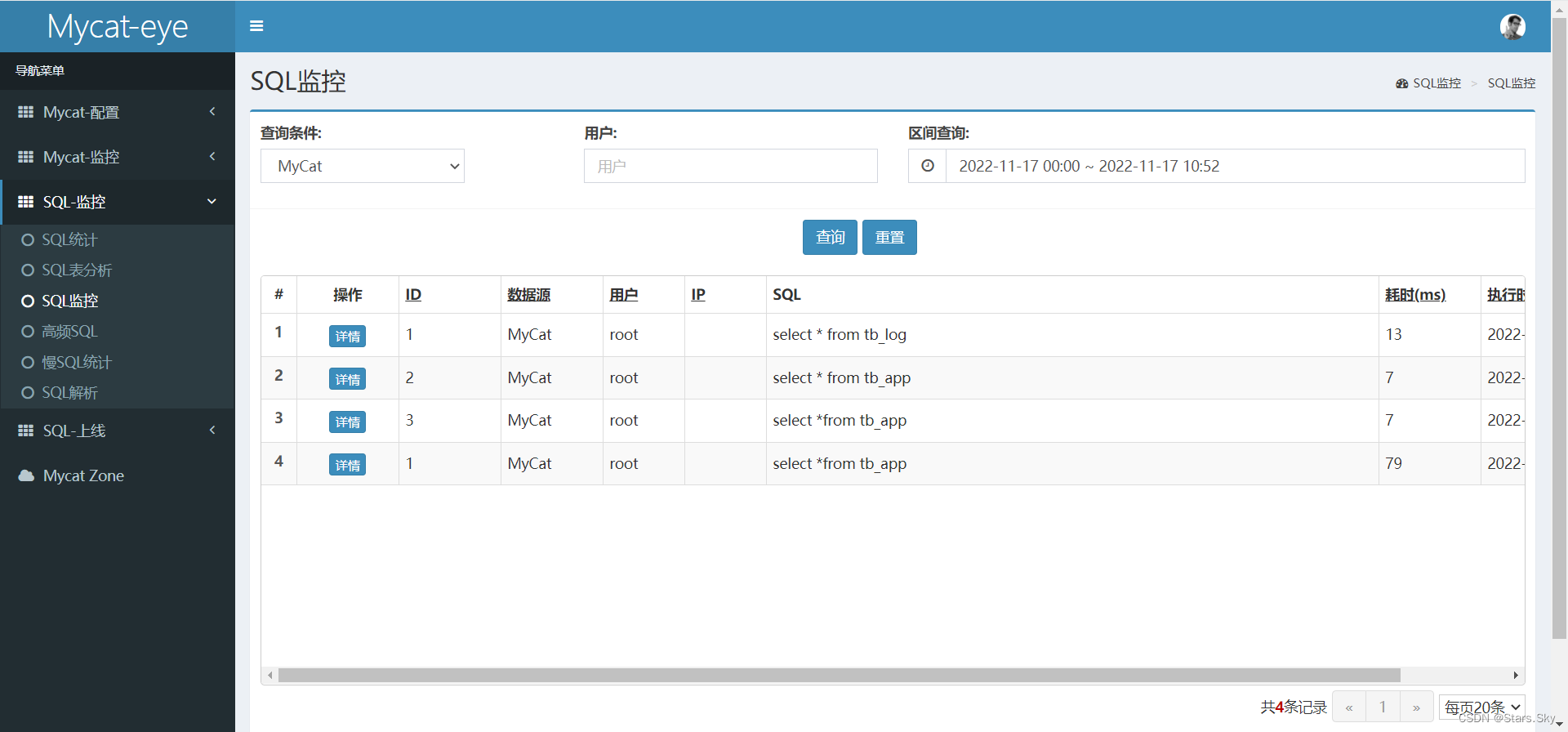

E. SQL监控

F. 高频SQL
