背景

        之前实习的时候就学了Wifi p2p相关的东西，当时找M1到M8的功能把我累惨了，找到的还全是千篇一律的东西，讲的不是很清楚（当然原版出书的那个前辈肯定是懂的），但是对我等小白不友好，就萌生了这个想法，自己搞懂了写一篇。方便大家。

        但是一直没动力，上次有个小伙伴问我，我才特意花时间写了一份。最后发现，好家伙他居然没关注我。小丑竟是我自己

整体流程

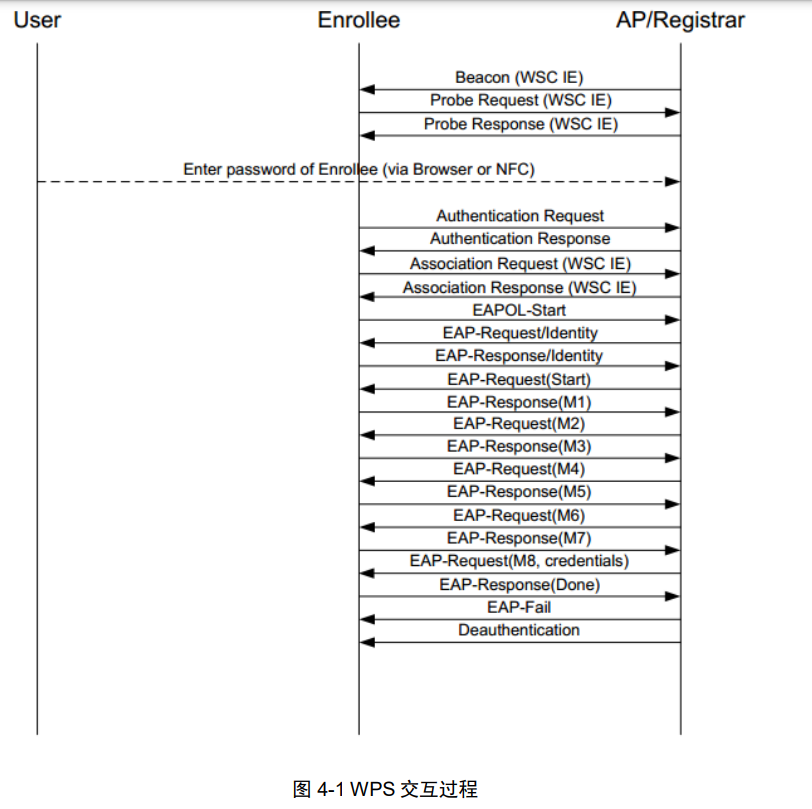

        这儿用常见的图，给大家留个简单印象，大概有这几个帧交互，后面我们详细介绍 从EAPOL-Start开始的各个帧

前提提要

        请自行抓包配合使用，不想抓包请配合 https://blog.csdn.net/moonlinux20704/article/details/109102318 这篇食用，主要是这篇的抓包截图彩色的，比较好看。哈哈哈哈

EAPOL-Start

作用：STA发给AP，表明STA想启动 EAPOL 认证
携带信息：无（不需要我们关注的一些东西，就写无了）

EAP-Request/Identity

作用：AP发给STA，问 STA的ID 和使用的身份验证方法
携带信息：无需要我们关注的信息

EAP-Response/Identity

作用：STA发给AP，回复自己的ID和使用的验证方法
携带信息： Identity 位， Identity 位被设置为 WFA-SimpleConfig-Enrollee-1-0

EAP-Request(start)

作用：AP发给STA，表示我已经获悉了你的身份验证方式了，我们可以开始EAP-WSC认证了
携带信息：没啥需要关注的

EAP-Response(M1)

作用：STA发给AP，启动密钥交换，把STA生成的随机数，MAC地址，public Key发给AP(Registrar)，计算出密钥 KDK
携带信息：Enrollee Nonce，MAC地址,public Key发给AP

EAP-Request(M2)

作用：AP发给STA，把AP生成的随机数和AP的public Key发给STA，让STA计算相同的KDK出来，完成密钥交换
携带信息： Registrar Nonce 和AP 的public Key

EAP-Response(M3)

作用：STA发给STA。把计算出来的E Hash1 和 E Hash2 发给AP。让AP保存
携带信息：E Hash1 、 E Hash2

EAP-Request(M4)

作用：AP发给STA，把AP计算得到的 R Hash1 和R Hash2发给STA，同时把自己用于生成R Hash1的R-S1加密后发给STA，让STA去验证PIN码 的前半段。
携带信息： R Hash1 、R Hash2、加密后的R-S1（在Encrypted Settings 字段中）

EAP-Response(M5)

作用：STA发给AP，STA把自己的E-S1发给AP，让AP验证PIN码前半部分
携带信息：加密后的E-S1（在Encrypted Settings 字段中）

EAP-Request(M6)

作用：AP发给STA，AP把自己的R-S2加密后发给STA，让STA去验证PIN码的后四位
携带信息：加密后的R-S2（在Encrypted Settings 字段中）

EAP-Response(M7)

作用：STA发给AP，STA把自己的E-S2发给AP，让AP验证PIN码后四位
携带信息：加密后的E-S2（在Encrypted Settings 字段中）

EAP-Request(M8）

作用：AP发给STA，下发配置信息给STA
携带信息：所有的配置信息

EAP-Response(Done)、EAP-Fail、Deauthentication

作用：STA收到了配置后，向AP表示完成配置下发，然后AP发送失败，并发送解除关联，目的是让STA用刚刚拿到的配置信息，重新和AP建立连接。
携带信息： 无

结束

        到这儿就靠一段落了，因为我也是个新手，可能很多地方讲得不对，不对的地方请各位指点，哈哈哈
