目录
1.1、STC89C52RC+8X8点阵模块(MAX7219)
1.2、STM32F103C8T6+8X8点阵模块(MAX7219)
| 单片机型号 | 测试条件 | 模块名称 | 代码功能 |
| 1.晶振11.0592M | 8X8点阵模块(MAX7219) | 8X8点阵模块(MAX7219)显示0-9 | |
| STM32F103C8T6 |
| 8X8点阵模块(MAX7219) |

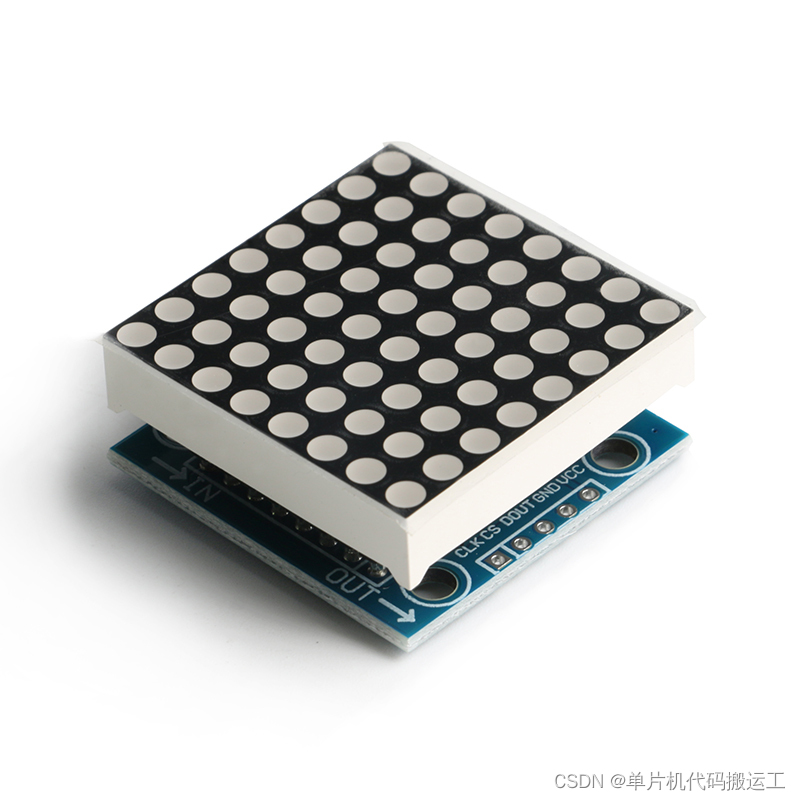

| 8X8点阵模块(MAX7219) | 引脚说明 |
| VCC | VCC电源引脚,接5V |
| GND | GND引脚接电源地,如果外接电源,一般必须共地 |
| DIN | 串行数据输入端口 |
| CS | 片选端。该端为低电平时串行数据被载入移位寄存 器。 |
| CLK | 时钟序列输入端 |

- //写一个字节
- void Write_Max7219_byte(uint8_t DATA)
- {
- uint8_t i;
- Max7219_pinCS=0;
- for(i=8;i>=1;i--)
- {
- Max7219_pinCLK=0;
- Max7219_pinDIN=DATA&0x80;
- DATA=DATA<<1;
- Max7219_pinCLK=1;
- }
- }
需要自定义引脚可在此处更改,STM32要自定义引脚的话也要注意引脚时钟使能的更改
- //定义Max7219端口
- sbit Max7219_pinDIN = P2^0;
- sbit Max7219_pinCS = P2^1;
- sbit Max7219_pinCLK = P2^2;
- //定义Max7219端口
- #define DIN_GPIO_PORT GPIOA /* GPIO端口 */
- #define DIN_GPIO_CLK RCC_APB2Periph_GPIOA /* GPIO端口时钟 */
- #define DIN_GPIO_PIN GPIO_Pin_1
-
- #define CS_GPIO_PORT GPIOA /* GPIO端口 */
- #define CS_GPIO_CLK RCC_APB2Periph_GPIOA /* GPIO端口时钟 */
- #define CS_GPIO_PIN GPIO_Pin_2
-
- #define CLK_GPIO_PORT GPIOA /* GPIO端口 */
- #define CLK_GPIO_CLK RCC_APB2Periph_GPIOA /* GPIO端口时钟 */
- #define CLK_GPIO_PIN GPIO_Pin_3
- //范围0x00-0x0f 当前0x01
-
- Write_Max7219(0x0a,0x01); //亮度
3.字符软件提取
PCtoLCD2013软件图形与文字提取 直戳跳转
字符格式:共阴——逐行式——顺向——C51——行前后缀括号去掉(具体格式设置以此为准)

视频连接 直戳跳转
资料获取 ( 滑到最后添加群号看公告免费获取)
| STC89C52RC驱动方案 | 图片 | STM32F103C8T6驱动方案 | 图片 | 备注 K_A05_001 |
| STC89C52RC系统板X1 | ![]() | STM32F103C8T6系统板X1 | ![]() | 1、STM32系统板两根Micro USB线一根用于J-LINK下载器,另一根用于给系统板供电 2、杜邦线建议不用太长的 |
| 8X8点阵模块(MAX7219)x1 | ![]() | 8X8点阵模块(MAX7219)x1 | ![]() | |
| Micro USB线X1 | ![]() | Micro USB线X2 | ![]() | |
| 母母杜邦线X20根 | ![]() | 母母杜邦线X20根 | ![]() | |
| J-LINK下载器 | ![]() |
| 单片机型号 | 模块 | 对应引脚(上:模块引脚 下:单片机引脚) | ||||
| STM32F103C8T6 | 8X8点阵模块(MAX7219) | VCC | GND | CLK | CS | DIO |
| 5V | GND | PA3 | PA2 | PA1 | ||
| STC89C52RC | 8X8点阵模块(MAX7219) | VCC | GND | CLK | CS | DIO |
| 5V | GND | P2.2 | P2.1 | P2.0 | ||
