计算机网络体系结构

计算机网络体系结构：计算机网络所划分的层次以及各层协议的集合。

• OSI参考模型
• TCP/IP参考模型
• 五层参考模型

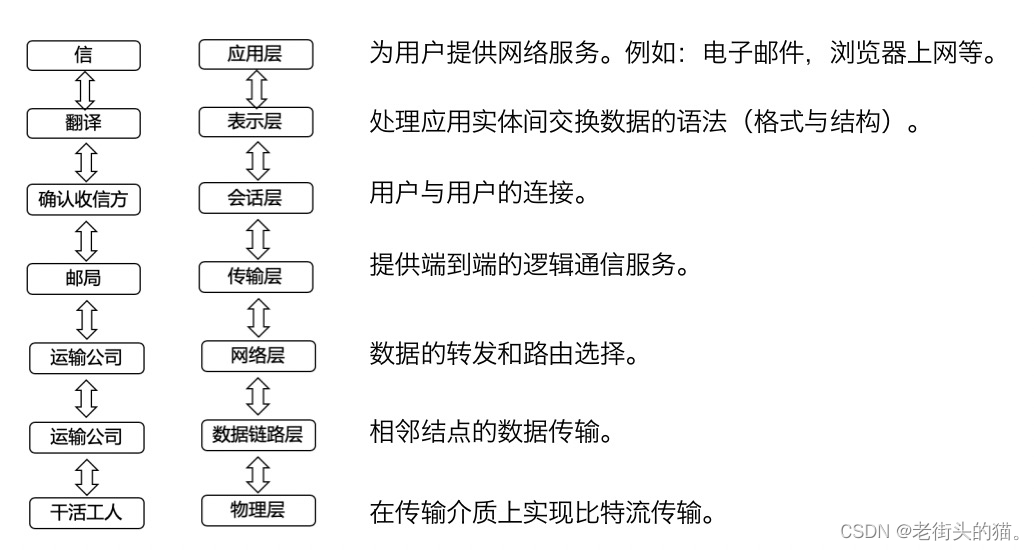

OSI参考模型

国际标准化组织：开放系统互连（Open System Interconnection， OSI ）参考模型

1、数据在垂直的层次中自上而下地逐层传递至物理层。
2、虚拟通信：对等层不直接进行通信。实通信：物理层的两个端点进行物理通信。
3、中间系统：通常只实现物理层、数据链路层和网络层功能。
4、结点到结点层：物理层、数据链路层、网络层。端到端层：传输层、会话层、表示层、应用层。

TCP/IP参考模型

1、TCP/IP 参考模型的核心层是网络互联层(相当于 OSI 模型的网络层)。
2、TCP/IP 参考模型传输层主要包括面向连接、提供可靠数据流传输的传输控制协议 TCP 和无连接不 提供可靠数据传输的数据报协议 UDP。

• 应用层：决定了向用户提供应用服务时通信的活动。TCP/IP协议族内预存了各类通用的应用服务，比如 FTP（文件传输协议）和 DNS（域名系统）服务就是其中两类，HTTP 协议也处于该层。
• 传输层：对上层应用层提供处于网络连接中的两台计算机之间的数据传输。在传输层有两个性质不同的协议：TCP（传输控制协议）和 UDP（用户数据报协议）。其中，TCP是面向连接的传输协议，也就是说，其在数据传输之前会建立连接，并把报文分解为多个段进行传输，在目的站再重新装配这些段，必要时重新传输没有收到或错误的，因此它是“可靠”的。而UDP是无连接的传输协议，其在数据传输之前不建立连接，并且对发送的段不进行校验和确认，因此它是“不可靠”的。
• 网络互联层：用来处理在网络上流动的数据包，其中，数据包是网络传输的最小数据单位。该层规定了通过怎样的路径（所谓的传输路线）到达对方计算机，并把数据包传送给对方。与对方计算机之间通过多台计算机或网络设备进行传输时，网络层所起的作用就是在众多的选项内选择一条传输路线。也就是说，网络层主要功能是把数据报通过最佳路径送到目的端，其中，网际层的核心协议——IP，提供了无连接的数据报传输服务(不保证送达，不保序）。
• 网络接口层：用来处理连接网络的硬件部分，包括硬件的设备驱动、NIC（Network Interface Card，网卡）及光纤等物理可见部分，还包括连接器等一切传输媒介。也就是说，硬件上的范畴均在链路层的作用范围之内。

其中，网络互联层是TCP/IP模型的核心

五层参考模型

近年来，在描述计算机网络中最常用、最接近实际网络的参考模型五层参考模型。

应用层：Message
传输层：Message+源端口+目的端口
网络层：Message+源端口+目的端口+源IP地址+目的IP地址
数据链路层：Message+源端口+目的端口+源IP地址+目的IP地址+源MAC地址+目的MAC地址
物理层：负责传输0和1这样的物理信号

各层协议图：
