XV6 Network解析-1

启动流程分析

主要来看下当前内核中，相较于之前的部分，多了哪些东西，已经分析下他们的作用。

Makefile分析

首先来分析一下执行make qemu 后，对于网络部分，做了哪些工作。

在Makefile文件中，我们可以找到关于网络的一些特有qemu虚拟配置，代码如下：

ifeq ($(LAB),net)
QEMUOPTS += -netdev user,id=net0,hostfwd=udp::$(FWDPORT)-:2000 -object filter-dump,id=net0,netdev=net0,file=packets.pcap
QEMUOPTS += -device e1000,netdev=net0,bus=pcie.0
endif
1
2
3
4

查找qemu的手册，找到了关于其配置的讲解，其中qemu有设备前端和后端的概念，简单来说前端指的是模拟的硬件设备，后端指的是前端的数据应该被如何处理。前端通过-device来指定设备，后端通过-xxxdev来指定数据的处理方式。
在这里，

• -device e1000 指定了前端设备是e1000网卡，它的后端设备是net0，在总线pcie.0上；

• -netdev user 配置了不需要管理员权限即可运行的用户模式主机网络后端。

  • id 指定了可以在监视器命令中使用的符号名称，也就是net0。

  • hostfwd 表示将传入的 TCP 或 UDP 的数据从主机hostaddr的端口 hostport 转发到 访客 IP 地址为guestaddr的guestport 端口上的。如果未指定 guestaddr，则其值为 xxx15（内置 DHCP 服务器默认提供的第一个地址）。通过指定 hostaddr，可以将规则绑定到特定的主机接口。如果未设置连接类型，则使用 TCP。

    那么在这里，指定了将传入的UDP数据包从主机FWDPORT端口上转发到访客端口2000上。

• -object filter-dump 表示将 netdev net0 上的网络流量转储到 packets.pcap文件中。每个数据包存储64k个字节（默认）。

main函数分析

在main函数中，添加了两个初始化的方法，如下所示

#ifdef LAB_NET
     pci_init();
     sockinit();
#endif
1
2
3
4

pci_init 方法是对pcie.0总线上的网卡设备的初始化，代码如下：

void
pci_init()
{
  // we'll place the e1000 registers at this address.
  // vm.c maps this range.
  uint64 e1000_regs = 0x40000000L;

  // qemu -machine virt puts PCIe config space here.
  // vm.c maps this range.
  uint32  *ecam = (uint32 *) 0x30000000L;

  // look at each possible PCI device on bus 0.
  for(int dev = 0; dev < 32; dev++){
    int bus = 0;
    int func = 0;
    int offset = 0;
    uint32 off = (bus << 16) | (dev << 11) | (func << 8) | (offset);
    volatile uint32 *base = ecam + off;
    uint32 id = base[0];

    // 100e:8086 is an e1000
    if(id == 0x100e8086){
      // command and status register.
      // bit 0 : I/O access enable
      // bit 1 : memory access enable
      // bit 2 : enable mastering
      base[1] = 7;
      __sync_synchronize();

      for(int i = 0; i < 6; i++){
        uint32 old = base[4+i];

        // writing all 1's to the BAR causes it to be
        // replaced with its size.
        base[4+i] = 0xffffffff;
        __sync_synchronize();

        base[4+i] = old;
      }

      // tell the e1000 to reveal its registers at
      // physical address 0x40000000.
      base[4+0] = e1000_regs;

      e1000_init((uint32*)e1000_regs);
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

在了解pci_init函数的功能之前，需要知道的储备知识是pci设备的配置空间，每个pic设备都有一个配置空间，大小为256B，实际上是一组连续的寄存器，其中头部64字节是PCI标准规定的，格式如下（图片来自维基百科）

剩余的部分是PCI设备自定义的。
其中DeviceID寄存器和VendorID寄存器标识设备ID和供应商ID；Status寄存器用于标识支持哪些功能以及是否发生了某些类型的错误。命令寄存器包含可以单独启用和禁用的功能的位掩码。

另外PCI配置空间头部有6个BAR(Base Address Registers)，BAR记录了设备所需要的地址空间的类型(memory space或者I/O space)，基址以及其他属性。PCI配置空间的初始值是由厂商预设在设备中的，于是设备需要哪些地址空间都是其自己定的，可能造成不同的PCI设备所映射的地址空间冲突，因此在PCI设备枚举(也叫总线枚举，由BIOS或者OS在启动时完成)的过程中，会重新为其分配地址空间，然后写入PCI配置空间中。

所以不难看出pci_init的前半部分功能是枚举总线上设备的配置空间，读取Device ID和Vendor ID从而确定e1000网卡设备，设置命令寄存器从而开启了设备可以响应I/O空间的访问，可以响应内存空间的访问，以及设备可以充当总线主控。
重点来讲一下对每个BAR设置0xffffffff的作用，这部分，查阅了很多，都没有讲，最后在维基百科中找到了答案，如下

也就是说，为了完成对BAR的配置，需要：

• 对BAR[x]写入全1
• 再从BAR[x]读出值，假设为y，通过~(0xffffff00 & y) + 1就是该BAR映射地址空间的大小
• 确定完大小后写入地址空间的起始地址就完成了对BAR的配置

我们来验证一下这个过程，在确定每个BAR大小的for循环中加入对大小的输出语句

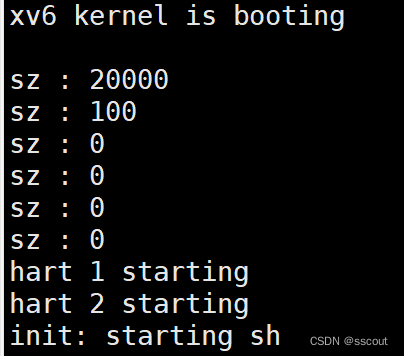

再次执行 make qemu 得到输出

其中0x20000就是BAR0的大小，0x100就是BAR1的大小，在这里我们只需要使用BAR0，也就是e1000_regs，就只在BAR0写入了起始地址，并且可以在vm.c的kvmmake中得到验证

// pci.c maps the e1000's registers here.
   kvmmap(kpgtbl, 0x40000000L, 0x40000000L, 0x20000, PTE_R | PTE_W);
1
2

这样，大概就可以理解这个函数的功能了，也就是设置了网卡中的一些寄存器值，并确定了BAR的大小，以及BAR0中的基址。这个BAR0存储的就是设备所需要空间的内存基址，在这里，也就是e1000_init函数中，我们可以看到，这段空间被用来设置网卡的各个控制位。
