设计模式学习笔记 - 装饰者模式

 

一、咖啡订单问题

 
问题：要求在扩展新的咖啡种类时，具有良好的扩展性、改动方便、维护方便。使用面向对象来计算不同种类咖啡的费用：客户可以点单品咖啡，也可以点单品咖啡与调料的组合。

• 咖啡种类（单品咖啡）：Espresso（意大利浓咖啡）、LongBlack（美式咖啡）、Decaf（无因咖啡）。

• 调料：Milk（牛奶）、Soy（豆浆）、Chocolate（巧克力）。
   

二、方案1（传统方式）

 

• 方案1类图：


• 方案1的分析：
  （1）Drink是一个抽象类，表示饮料。
  （2）description属性是对咖啡的描述,，比如咖啡的名字。
  （3）cost() 方法就是计算费用，在Drink类中是一个抽象方法。
  （4）Espresso、LongBlack、Decaf是单品咖啡， 继承Drink抽象类，并实现cost方法。
  （5）EspressoAddMilk、EspressoAddMilkSoy、EspressoAddMilkSoyChocolate是单品咖啡与调料的组合，单品咖啡与调料的组合有非常多种。

• 方案1出现的问题：
  方案1的设计会存在很多类，当增加一个单品咖啡或者调料，类的数量就会倍增，会出现类爆炸。
   

三、方案2（方案1的改进）

 
方案1由于咖啡单品与调料组合会造成类的倍增，因此可以做改进，将调料内置到Drink类，这样就不会造成类数量过多，从而提高项目的维护性。

• 方案2的类图：


• 方案2的分析：

方案2可以控制类的数量，不至于造成很多的类，但是在增加或者删除调料种类时，代码的维护量很大。建议使用装饰者模式。
 

四、装饰者模式简介

 
装饰者模式：动态的将新功能附加到对象上。在对象功能扩展方面，它比继承更有弹性，装饰者模式也体现了开闭原则（ocp原则）。

装饰者模式就像打包一个快递（主体和包装）：主体（被装饰者Component），比如陶瓷、衣服 。包装（装饰者Decorator），比如报纸、塑料泡沫、纸板、木板。

装饰者模式原理：

类图对象分析：

• Component 主体：比如Drink抽象类。
• ConcreteComponent 具体的主体：比如各个单品咖啡。
• Decorator 装饰者：比如Decorator调料类。
• ConcreteDecorator 具体的装饰者：比如各种具体的调料。

在Component主体与ConcreteComponent具体主体之间，如果ConcreteComponent类很多的话，还可以设计一个缓冲层，将共有的部分提取出来，抽象成一个类。
 

五、方案3（装饰者模式）

 

• 方案3的类图：

• 加两份巧克力与一份牛奶的美式咖啡（LongBlack）的结构如下：


图中的一份Milk包含了LongBlack，一份Chocolate包含了 Milk+LongBlack，最后一份Chocolate包含了Chocolate+Milk+LongBlack。不管是什么形式的 单品咖啡+调料 的组合，通过递归方式可以方便的组合和维护。

• 实现代码：

package com.etc.design.decorator;

public abstract class Drink {
	// 描述
	public String des;
	// 费用
	private float price = 0.0f;
	public String getDes() {
		return des;
	}
	public void setDes(String des) {
		this.des = des;
	}
	public float getPrice() {
		return price;
	}
	public void setPrice(float price) {
		this.price = price;
	}
	//计算费用的抽象方法，子类来实现
	public abstract float cost();
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

package com.etc.design.decorator;

public class Coffee  extends Drink {
	@Override
	public float cost() {
		return super.getPrice();
	}
}
1
2
3
4
5
6
7
8

package com.etc.design.decorator;

public class LongBlack extends Coffee {
	public LongBlack() {
		setDes(" 美式咖啡 ");
		setPrice(5.0f);
	}
}
1
2
3
4
5
6
7
8

package com.etc.design.decorator;

public class Espresso extends Coffee {
	public Espresso() {
		setDes(" 意大利咖啡 ");
		setPrice(6.0f);
	}
}
1
2
3
4
5
6
7
8

package com.etc.design.decorator;

public class DeCaf extends Coffee {
	public DeCaf() {
		setDes(" 无因咖啡 ");
		setPrice(1.0f);
	}
}
1
2
3
4
5
6
7
8

package com.etc.design.decorator;

public class Decorator extends Drink {
	// 组合关系
	private Drink obj;
	public Decorator(Drink obj) {
		this.obj = obj;
	}
	@Override
	public float cost() {
		// getPrice-获取装饰者（当前类）的价格
		// obj.getDes()-获取被装饰者的费用
		return super.getPrice() + obj.cost();
	}
	@Override
	public String getDes() {
		// obj.getDes()-获取被装饰者的信息
		return des + " " + getPrice() + " && " + obj.getDes();
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

package com.etc.design.decorator;

// 具体的Decorator（调味品）
public class Chocolate extends Decorator {
	public Chocolate(Drink obj) {
		super(obj);
		setDes(" 巧克力 ");
		setPrice(3.0f); // 调味品的价格
	}
}
1
2
3
4
5
6
7
8
9
10

package com.etc.design.decorator;

// 具体的Decorator（调味品）
public class Milk extends Decorator {
	public Milk(Drink obj) {
		super(obj);
		setDes(" 牛奶 ");
		setPrice(2.0f);
	}
}

1
2
3
4
5
6
7
8
9
10
11

package com.etc.design.decorator;

// 具体的Decorator（调味品）
public class Soy extends Decorator{
	public Soy(Drink obj) {
		super(obj);
		setDes(" 豆浆  ");
		setPrice(1.5f);
	}
}
1
2
3
4
5
6
7
8
9
10

package com.etc.design.decorator;

public class Client {
	public static void main(String[] args) {
		// 装饰者模式下的订单：2份巧克力+1份牛奶的美式咖啡
		// 1. 点一份 美式咖啡
		Drink order = new LongBlack();
		System.out.println("美式咖啡 费用=" + order.cost());
		System.out.println("美式咖啡 描述=" + order.getDes());
		// 2. 美式咖啡加入一份牛奶
		order = new Milk(order);
		System.out.println("美式咖啡 加入1份牛奶 费用=" + order.cost());
		System.out.println("美式咖啡 加入1份牛奶 描述= " + order.getDes());
		// 3. 美式咖啡加入一份巧克力
		order = new Chocolate(order);
		System.out.println("美式咖啡 加入1份牛奶 加入1份巧克力 费用=" + order.cost());
		System.out.println("美式咖啡 加入1份牛奶 加入1份巧克力 描述= " + order.getDes());
		// 4. 美式咖啡加入一份巧克力
		order = new Chocolate(order);
		System.out.println("美式咖啡 加入1份牛奶 加入2份巧克力 费用=" + order.cost());
		System.out.println("美式咖啡 加入1份牛奶 加入2份巧克力 描述= " + order.getDes());
		System.out.println("===========================");
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

 

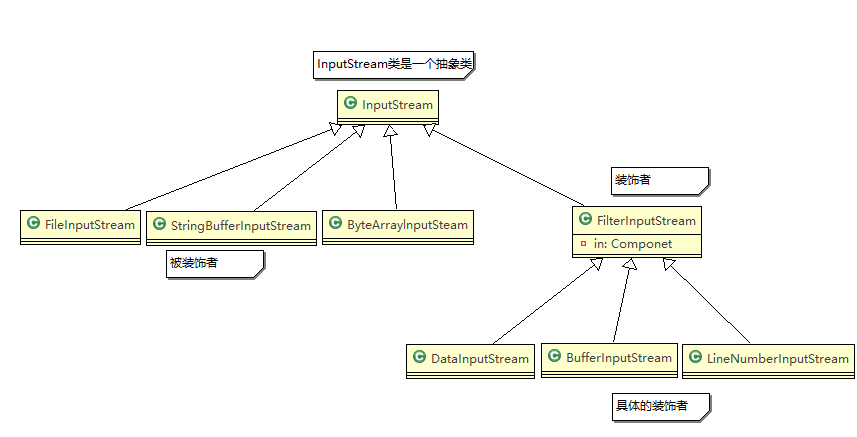

六、装饰者模式在JDK应用的源码分析

 
Java的IO结构中使用了装饰者模式，DataInputStream等类是被装饰者，而FilterInputStream是装饰者。

• 源码：

public abstract class InputStream implements Closeable {
    ......
}
1
2
3

public class FileInputStream extends InputStream {
    ......
}
1
2
3

public class FilterInputStream extends InputStream {
    /**
     * The input stream to be filtered.
     */
    protected volatile InputStream in;

    protected FilterInputStream(InputStream in) {
        this.in = in;
    }
    ......
}
1
2
3
4
5
6
7
8
9
10
11

public class DataInputStream extends FilterInputStream implements DataInput {
    public DataInputStream(InputStream in) {
        super(in);
    }
	......
}
1
2
3
4
5
6

• 测试例子：

package com.etc.uml.demo;

import java.io.DataInputStream;
import java.io.FileInputStream;

public class Decorator {
	public static void main(String[] args) throws Exception{
		//说明：
		//1. InputStream 是抽象类, 类似方案3中的Drink类。
		//2. FileInputStream 是被装饰者,是InputStream的子类，类似方案3中LongBlack、Espresso、Decaf。
		//3. FilterInputStream 是装饰者，是InputStream的子类，类似方案3中的Decorator。在FilterInputStream类中有一个InputStream类的成员属性in，即 FilterInputStream 含有 被装饰者。
		//4. DataInputStream 是具体的修饰者，是FilterInputStream的子类，类似方案3中的Milk、Soy、Chocolate。
		DataInputStream dis = new DataInputStream(new FileInputStream("D:\\abc.txt"));
		System.out.println(dis.read());
		dis.close();
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
