几种派(Pi)比较及相关接口知识

典型软件支持

几种接口

1)Mini PCI-E为52Pin插槽，可用于扩展外围设备，如蓝牙模块、4G模块、无线网卡模块，以及Mini PCI-E接口的固态硬盘等。不过该接口带宽不高，比较适合一些对数据传输要求不太高的场合。常用有两种规格，30×51×6.35mm的全高尺寸，30×27×6.35mm的半高尺寸。

2)mSATA (mini-SATA)是迷你版本SATA接口，外型和针脚排布与Mini PCI-E完全相同，但引脚信号定义不同，两者互不兼容，使用时务必不要混淆。mSATA接口安装的都是全高卡，传输速度要比Mini PCI-E接口高很多。

 3）M.2接口是为超极本（Ultrabook）量身定做的新一代接口标准，以取代原来的mSATA接口。无论是更小巧的规格尺寸，还是更高的传输性能，M.2都远胜于mSATA。M.2接口有两种类型：Socket 2（B key——ngff）和Socket 3（M key——nvme），其中Socket2支持SATA(ngff)、PCI-E×2接口，最大的读取速度可以达到700MB/s，写入也能达到550MB/s，常见尺寸为2242（半高）和2280（全高）两种。而Socket 3可支持PCI-E×4接口，理论带宽可达4GB/s。

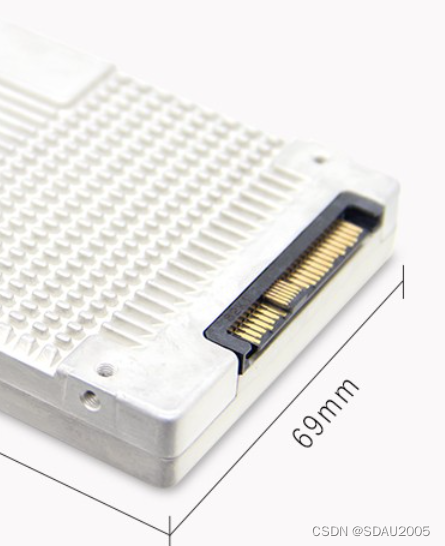

4）U.2接口别称SFF-8639，优点在于体积小巧、性能出色，更适合用于台式电脑、笔记本、超级本等便携设备中，未来潜力较大。由于其目的是为存储提供到SSD的PCI-E连接，并且能兼容SATA，所以目前以2.5寸居多。

 5）MIPI，即移动产业处理器接口（Mobile Industry Processor Interface），是差分串口传输，速度快，抗干扰。传输时使用4对差分信号传输图像数据和一对差分时钟信号。MIPI的Display接口叫DSI，MIPI的Camera接口叫 CSI。由于为低压差分信号，产生的干扰小，抗干扰能力较强，500万及以上像素较多倾向于用MIPI接口。



6）DVP（Digital Video Port），是传统的Sensor输出接口，采用并行输出方式，数据位宽可以是8bit、10bit、12bit、16bit，是CMOS电平信号（非差分信号），PCLK最大速率为96MHz，最高到500万像素。



7）LVDS是一种低压差分信号技术接口，利用非常低的电压摆浮（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号输出。该接口可以实现多路多位传输，引脚数量不固定。

8）HDMI（High Definition Multimedia Interface）是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。HDMI 1.4支持1080P，HDMI 2.0支持4K/8K，HDMI 2.1标准将增加HDMI Cable Power特性，借助该功能，有源HDMI线缆可以直接从HDMI连接器供电。Micro HDMI接口将比19针普通接口小50%左右。

9）DP（DisplayPor）是一个由PC及芯片制造商联盟开发，视频电子标准协会（VESA）标准化的数字式视频接口标准。Mini DisplayPort是一个微型版本的DisplayPort，由苹果公司于2008年10月14日发布。



10）DVI（Digital Visual Interface），即数字视频接口，基于TMDS(Transition Minimized Differential Signaling，转换最小差分信号)技术来传输数字信号。

11）VGA（Video Graphics Array）视频图形阵列，最早是IBM于1987年提出的一个使用模拟信号的电脑显示标准，后成为传输接口。VGA接口共有15针，分成3排，传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。目前仍为最常采用的一个视频传输接口。

12）RGB颜色是工业界的一种颜色标准，是通过对红（R）、绿(G)、蓝(B)三个颜色通道的变化以及它们相互之间的叠加来得到各式各样的颜色的，RGB即是代表红、绿、蓝三个通道的颜色。正常的RGB24是由24位即3个字节来描述一个像素，R、G、B各8位。而实际使用中为了减少图像数据的尺寸，对R、G、B所使用的位数进行的缩减，RGB565就是R-5bit，G-6bit，B-5bit；RGB555就是R-5bit，G-5bit，B-5bit；RGB888就是R-8bit，G-8bit，B-8bit，其实就是RGB24。
