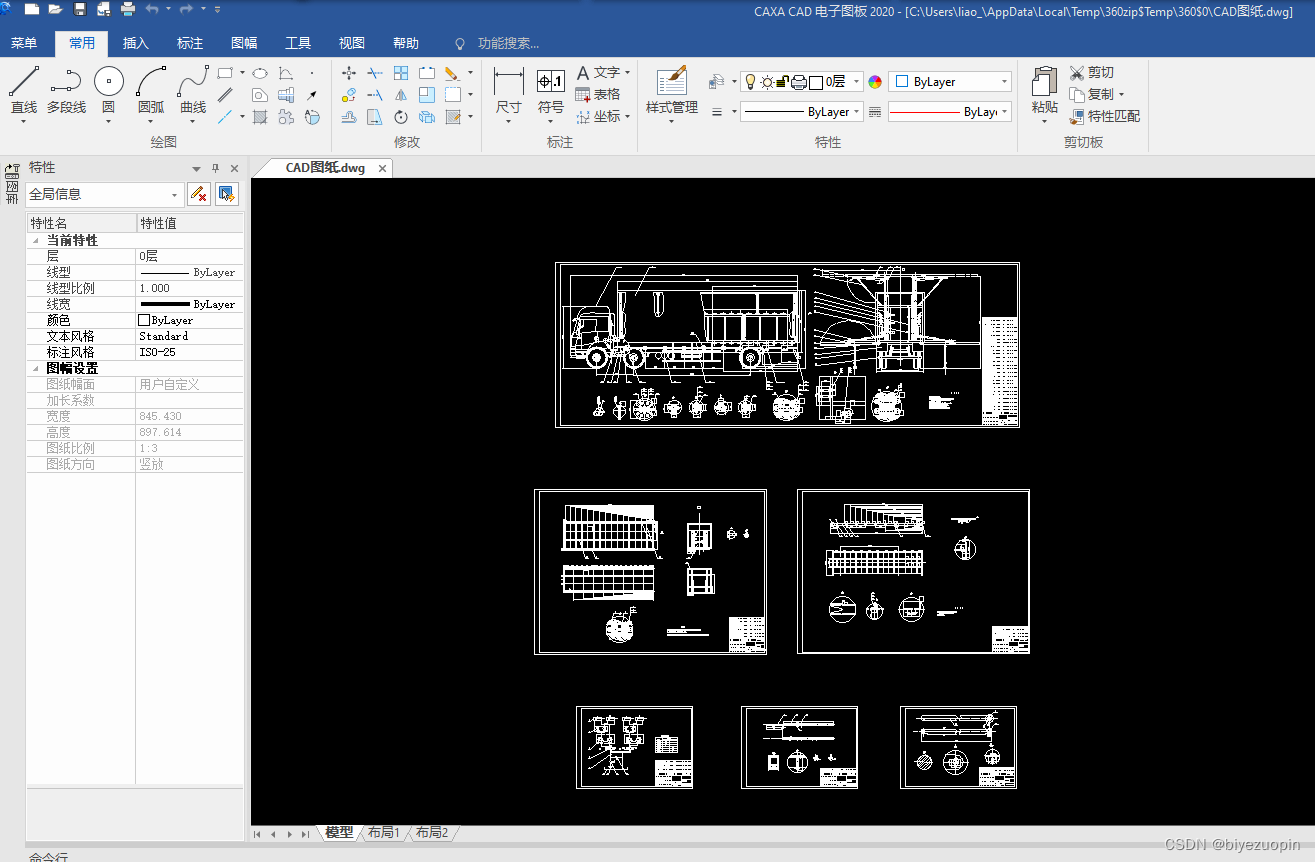

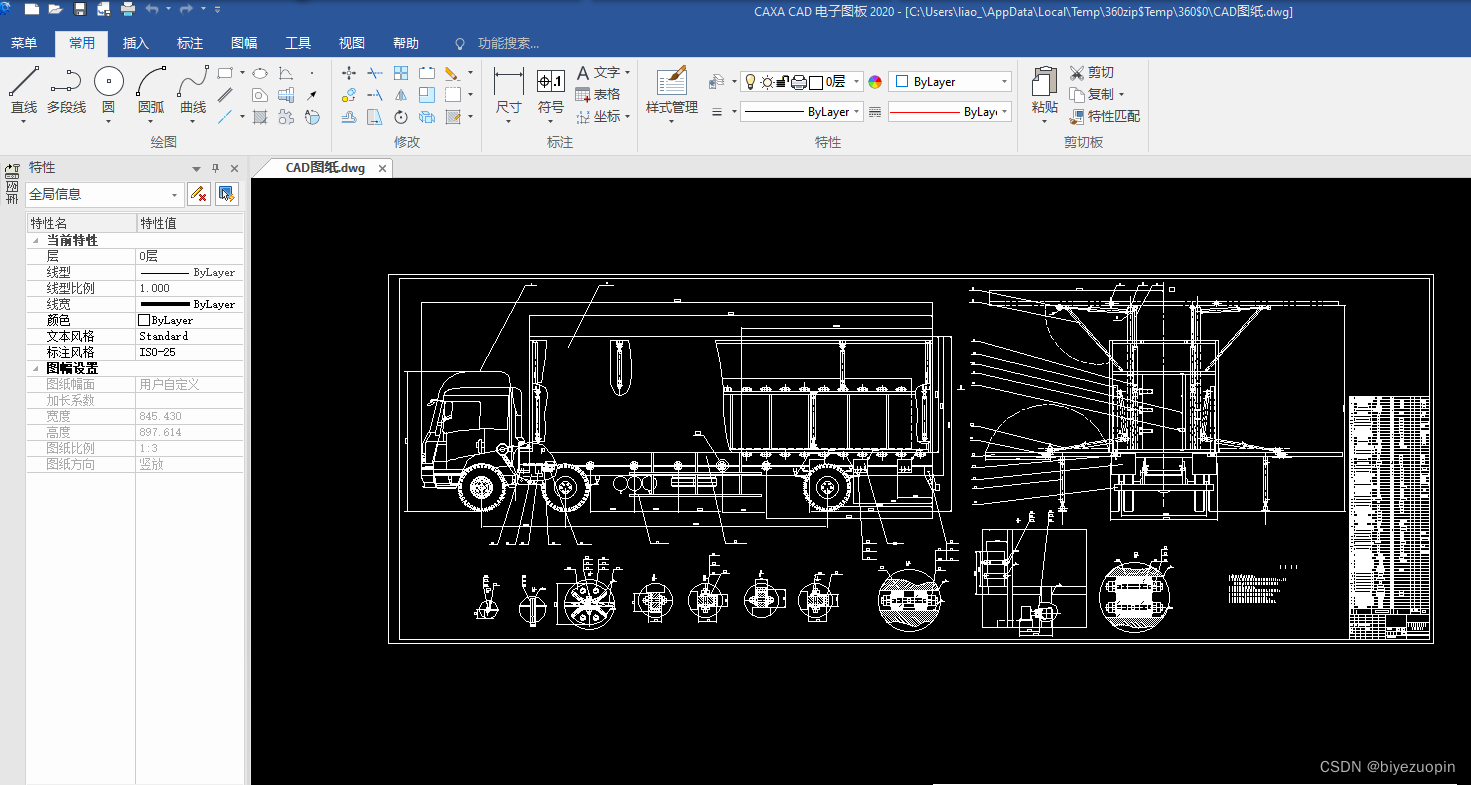

移动宣传舞台车设计及运动仿真（lunwen+开题报告+初稿+cad图纸）

目录
1 绪论 2
1.1 引言 2
1.2 流动移动宣传舞台车的应用 2
1.3 流动移动宣传舞台车与临建舞台的比较分析 3
1.3.1 在舞台使用中的安全系数有了较大的改观 3
1.3.2 在舞台布景的设计性与艺术性上有了较大 3
1.3.3 在舞台的搭建上有了较大的改观 4
1.3.4 在舞台使用后回收上有了较大的突破 4
1.4 流动移动宣传舞台车的发展历史与现状 4
1.4.1 流动移动宣传舞台车的历史 4
1.4.2 流动移动宣传舞台车技术的现状和发展的趋势 4
2. 移动宣传舞台车的总体布置设计 5
2.1. 总体布置原则 5
2.1.1 尽量避免对汽车底盘各总成位置的变动 5
2.1.2 应满足移动宣传舞台车流动舞台对于复杂环境的要求，使移动宣传舞台车所具有的专用功能得到充分发挥。 6
2.1.3 对移动宣传舞台车移动宣传舞台车厢机构设计依照轻、稳、安全、合理的原则。 6
2.1.4 应避免工作装置的布置对车合理，在展开过程中有序，不紊乱，协调美观。 6
2.1.5应符合有关法规的要求 7
2.2 移动宣传舞台车的车厢设计 8
2.2.1流动移动宣传舞台车车厢的结构形式 8
2.2.2 移动宣传舞台车前墙板结合件的设计 10
2.2.3 移动宣传舞台车后墙壁结合件的设计 10
2.2.4移动宣传舞台车左右侧墙板的设计 11
2.2.5 移动宣传舞台车中心顶棚设计 12
2.2.6 移动宣传舞台车的举升展开机构的设计 12
2.2.7 舞台伸展板设计 13
3. 移动宣传舞台车车厢尺寸的设计与参数的计算 14
3.1 移动宣传舞台车车厢总体尺寸的设计 15
3.2 移动宣传舞台车的顶棚参数的设计 17
3.3 槽钢的设计计算 19
3.3.1槽钢的材料选择 19
4.移动宣传舞台车液压系统的设计改进 19
4.1液压系统及控制 21
4.1.1移动宣传舞台车的液压动力部分 21
4.1.2液压缸同步回路与移动宣传舞台车同步方案 22
4.1.3加装双向液压锁 23
4.1.4 动作转换控制方式 23
4.1.5液压泵类型的确定 23
4.1.6拟定流动移动宣传舞台车系统液压工作顺序过程如表4.2： 24
4.1.7 拟定液压系统图4.2如下： 25
5 移动宣传舞台车液压系统液压缸的设计计算 25
5.1 液压缸的主要参数的确定与选择 25
5.1.1 移动宣传舞台车的举升液压缸参数的计算 26
5.1.2 其他油缸设计与校核 28
6总结 31
参考文献 32
2. 移动宣传舞台车的总体布置设计
2.1. 总体布置原则
专用汽车总体布置的任务是正确选定整车参数，合理布置工作装置和附件。使取力装置、专用工作装置、其它附件与所选定的汽车底盘构成相互协调和匹配，从人性化的设计角度确保移动宣传舞台车舞台的快速而平稳的展开，为演出提供一个可靠、美观、实用的室外舞台。使得移动宣传舞台车的操作人员能方便、简捷的完成演出平台的快速搭建，在此理念上完善对移动宣传舞台车动力装置，控制装置，执行部件及相关附件之间的协调。达到设计任务书所提出的整车基本性能和专用性能的要求。在进行总体布置时应按照以下原：
2.1.1 尽量避免对汽车底盘各总成位置的变动
因为一些总成部件位置的变动，不仅会增加成本，而且也可能影响到整车性能。但考虑到普通汽车底盘，无论是两桥，还是三桥以上，其大体上都是靠车子的前后轮子来平衡车身，而演出的演出平台一般比较的宽，市场调查一般是在45~65平方米左右，这对于原本普通的汽车底盘提出了跟高的要求。对此我们通过增加支腿来增强整车的平稳性，其控制是通过液压缸的平稳工作来实现平稳的舞台展开。由于通过此法，无需对汽车底盘作很大的变动。其液压动力源可采用外在的电动机带动，亦可从汽车发动机上取力，尽力降低对底盘的改动，维持了汽车原本好的性质，同时节约成本。
2.1.2 应满足移动宣传舞台车流动舞台对于复杂环境的要求，使移动宣传舞台车所具有的专用功能得到充分发挥。
如移动宣传舞台车是我们常见的流动舞台式移动宣传舞台车，通常是伴随下乡演出，或中小企业的临时演出用。故而应对的环境复杂多变，需要我们的移动宣传舞台车能随时随地的展开，构建一个平稳、美观、可靠、实用的流动舞台。而演出过程中要求舞台平稳，无太大的噪音，不晃动，故而移动宣传采用的动力输出为液压缸输出，液压缸能保证在演出平台伸展过程中能够平稳有序的展开，可以避免仪器的损坏以及工作过程中对于工作人员的安全。
2.1.3 对移动宣传舞台车移动宣传舞台车厢机构设计依照轻、稳、安全、合理的原则。
移动宣传舞台车是一个大众服务的设备，演出过程中确保演出的安全至关重要，由于移动宣传舞台车演出舞台包括了前墙板，后墙板，顶棚等均需要机构支撑成一个顶棚，这就需要我们在对顶棚板，前后墙板设计时充分考虑到所选材料的密度，尽量在满足强度刚度的前提下减轻整车的重量。故而在此时我们首选铝质材料。
2.1.4 应避免工作装置的布置对车合理，在展开过程中有序，不紊乱，协调美观。
移动宣传舞台车之所以称之为移动宣传舞台车，是应为它展开能成为流动是舞台，收起，与正常的托式卡车没什么大的区别，如下移动宣传舞台车的外观图与其展开图。众所周知，舞台对于美观的设计要求十分的重要，故而在满足使用强度，刚度要求的前提下我们还应当注重移动宣传舞台车舞台美观的设计，使得我们的流动是移动宣传舞台车展开后宽敞而舒适。如图2.1

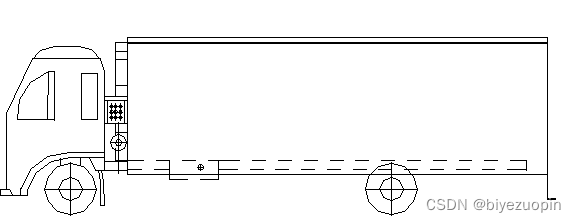

图2.1 移动宣传舞台车的外观图

市场上现存的一款样式
