【UML】要点

UML

定义

• UML：
• 作用：

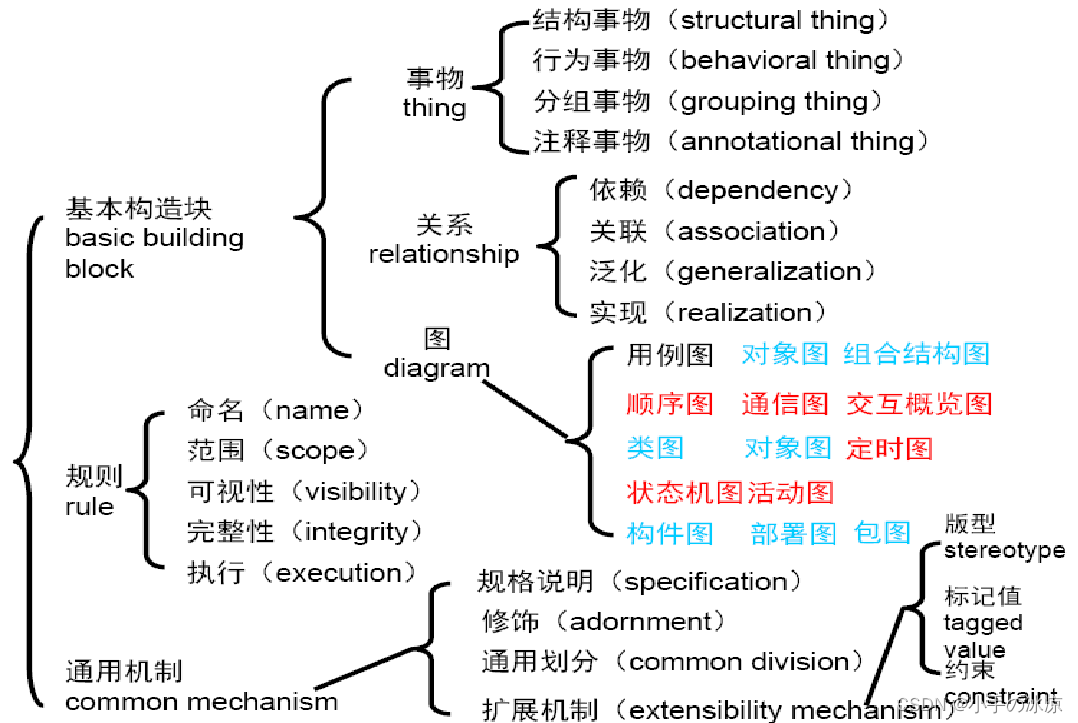

概念模型

构成

---

用例图

基本组成元素

• 参与者(Actor) ：位于系统外部，使用系统或与系统交互中所扮演的角色
• 用例(Use Case)： 位于系统内部，系统提供给参与者的功能
• 系统边界(Boundary) ：表示正在建模系统的边界，边界内表示系统的组成部分，边界外表示系统外部
• 关系(Relationship) ：
  • 参与者与用例之间：关联关系
  • 参与者与参与者之间 ：泛化关系
  • 用例与用例之间：依赖关系、泛化关系

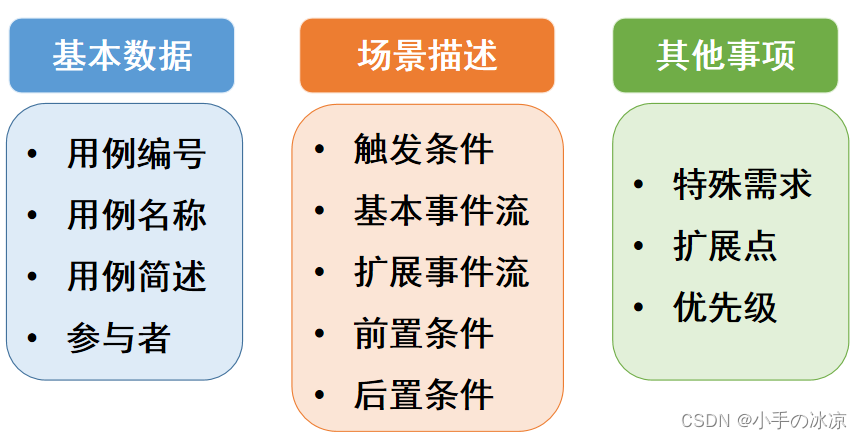

用例规约

用例图建模

• 用例图的一般建模流程：确定参与者→确定用例→确定用例之间的关系→绘制用例图→描述用例规约

---

类图

基本组成元素

类的其他概念：

• 抽象类(Abstract Class)
  • 缺乏实现的操作称为抽象操作，包含抽象操作的类是抽象类
  • 抽象类是不完整的，不能被直接实例化。不能创建一个属于抽象类的对象

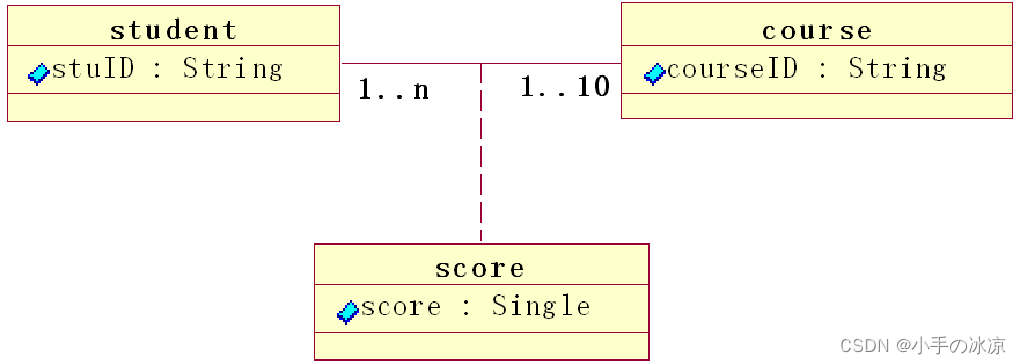

• 关联类(Association Class)
  • 在应用当中，如果发现两个类之间具有多对多的关系，并且有些属性不属于关联两端任何一个类
  • 实际上关联类既是关联又是类，它不仅象关联那样连接两个类，而且可以定义一组属于关联本身的特性
• 模板类(Parameterized Class)
  • 在编译时把模版参数绑定到不同的数据类型，从而产生不同的类
  • 模板可以根据占位符或者参数来定义类，而不用说明属性、方法返回值和方法参数的实际类型
  • 通过实际值代替占位符即可创建新类
• 主动类(Active Class)
  • 主动类的实例称为主动对象
  • 一个主动对象拥有一个控制线程并且能够控制线程的活动，具有独立的控制权
  • 例如，命令处理程序就是一个主动类的例子，它从外面接受命令对象，然后在自身的控制线程内执行命令
• 嵌套类(nested Class)
  • 在一个类内部定义另一个类
  • 嵌套类存在于外层类的名字空间中，因此只有外层类或外层类的对象才能访问它或它的实例
• 分析类
  • 分析类是一个主要用于开发过程中的概念，用来获取系统中主要的“职责簇”
  • 分析类在从业需求向系统设计的转化过程中起到重要作用，在高层次抽象出系统实现业务需求的原型
  • 分析包括：边界类、实体类、控制类
• 边界(Boundary)类：
  • 边界类位于系统与外界的交界处，承担系统与外界的信息交互功能
  • 如窗体、对话框、报表、与外部设备或系统交互的类等
  • 边界类可以通过用例确定，因为参与者必须通过边界类参与用例
• 实体(Entity)类
  • 实体类描述要保存到持久存储体中的信息
  • 类及其属性最终可能映射成数据库中的表以及字段
  • 实体类可以从现实中存在的客观事物，以及需要持久存放的信息两方面来发现
• 控制(Control)类
  • 控制类负责协调其他类工作和控制总体逻辑流程
  • 以委托责任的形式向其他类发出消息

关系

• 依赖(Dependency)关系

• 泛化关系
  • 用来描述类的一般和具体之间的关系
  • 一般描述的类被称作父类，具体描述的类被称作子类
  • 泛化关系描述的是“is a kind of”的关系
• 关联(Association)关系
  • 多重性
    • 在关联关系中，一个类的多个实例与另一个类的一个实例相关
    • 多重性表示形式：minimum…maximum

  • 导航性
    • 描述一个对象通过链进行导航访问到另一个对象
    • 根据方向不同分为单向关联和双向关联
  • 关联类：通过关联类可以进一步描述关联的属性、操作，以及其它信息

  • 限定符：

对象图

类图建模

• 对系统词汇建模
• 对简单协作建模
• 对逻辑数据库模式建模

---

包图

基本组成元素

• 包的名称：简单名称、路径名称
• 包中拥有的元素：类、接口、构件、结点、用例、图以及其他包等
• 包的可见性：

• 包之间的关系：依赖关系、泛化关系

包图建模

• 包图创建步骤：
  • 寻找包
    • 通过把具有很强语义联系的建模元素分组，找出分析包
    • 分析包必须反映元素的真实的语义分组
    • 良好包结构：包内高内聚，包间低耦合，应尽可能避免嵌套包
  • 确定包之间的依赖关系
  • 尽量避免包模型中的循环依赖

---

构建图

构件、接口的表示

• 构件：
  • 间
  • 构件的表示
• 接口：
  • 接口
  • 接口的表示

关系

构建图建模

---

部署图

节点、连接、节点上的构件、构件间的关系

部署图建模

---

顺序图

基本组成元素

对象的命名、消息的类型、激活的表示、分支与循环的表示、交互片段

顺序图建模

---

通信图

基本组成元素

对象的命名、链的含义、与顺序图的异同

---

状态机图

基本组成元素

状态的表示、转换、事件、动作

状态机图建模

---

活动图

基本组成元素

泳道、分支、合并、分叉、汇合、对象流

活动图建模
