汇编语言实验3：DEBUG的使用

实验三 DEBUG的使用

1. 实验目的

1．学习使用DEBUG程序的各种命令。
2．了解计算机取指令、执行指令的工作过程。
3．掌握用DEBUG调试工具自编程序的方法。
4. 掌握程序片段使用DEBUG的调试方法。
5. 熟悉并搭建汇编语言环境。

2. 实验任务

1. 安装Debug调试程序。
2. 使用Debug的R命令查看、改变CPU寄存器内容；
3. 使用Debug的D命令查看内存中的内容；
4. 使用Debug的E命令查看内存中的内容；
5. 使用Debug的U命令将内存中机器指令翻译成汇编指令；
6. 使用Debug的T命令执行一条机器指令；
7. 使用Debug的P命令执行一条机器指令；
8. 使用Debug的A命令以汇编指令的格式在内存中写入一条机器指令；
9. 综合练习：使用A命令，建立一段程序，程序功能：计算BX+CX+DX。要求用R命令预先设置BX、CX、DX几个寄存器的值。用U命令反汇编该程序，查看各指令机器码及存储位置。并用T命令单步执行该程序，记录其执行结果。

3. 实验步骤

3.1 DOSBox安装

图表 1 DOSBox安装

---

masm文件夹：

图表 2 masm

---

将工具从安装目录挂载到C盘：

图表 3 挂载

---

原生debug窗口较小，修改分辨率：

图表 4 屏幕大小配置

---

3.2 Debug环境测试

图表 5 汇编代码编辑

---

程序的编译链接：执行masm lab_1.asm;

图表 6 编译链接

---

程序的编译链接，执行link lab_1.obj;

图表 7 编译链接

---

程序的debug运行：

图表 8 查看寄存器

---

图表 9 查看当前程序指令

---

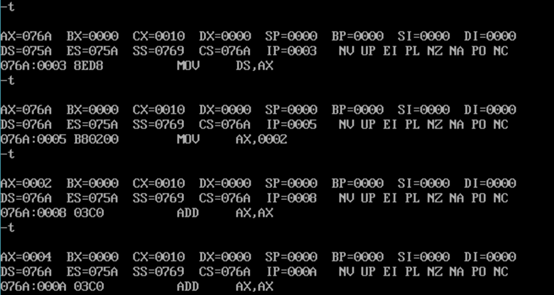

图表 10 单步执行

---

图表 11 单步执行

---

3.3 R命令

Debug的R命令查看、改变CPU寄存器内容：

图表 12 查看寄存器内容

---

修改AX中的值为00AC：

图表 13 修改AX寄存器内容

---

3.4 D命令

Debug的D命令查看内存中的内容：可以用“d 段地址:偏移地址” 的格式来查看。

图表 14 查看内存内容

---

3.5 E命令

Debug的E命令改写内存中的内容：将内存1000：0010开始的10个存储单元中的数据写为0，1，2，3，4，5，6，7，8，9。

图表 15 改写内存内容

---

3.6 U命令

Debug的U命令将内存中机器指令翻译成汇编指令：

图表 16 反汇编

---

图表 17 反汇编

---

3.7 A命令

Debug的A命令以汇编指令的格式在内存中写入一条机器指令：

图表 18 写入指令

---

3.8 T命令

Debug的T命令执行一条机器指令：
当前CS与IP的值分别为:CS=073F IP=0100 要使得计算机执行我们写入的1000:0020命令，需要先将当前CS与IP改为CS=1000 IP=0020

图表 19 T指令执行指令

---

3.9 P命令

P命令类似于T命令，只是不会进入子程序或中断服务程序中，遇到循环指令则一并执行完所有循环。不需要调试子程序，中断服务程序以及循环体时，要应用P命令，而不是T命令。

图表 20 P指令执行指令

---

3.10 综合练习

使用A命令，建立一段程序，程序功能：计算AX+BX+CX+DX。要求用R命令预先设置AX、BX、CX、DX几个寄存器的值。用U命令反汇编该程序，查看各指令机器码及存储位置。并用T命令单步执行该程序，记录其执行结果。

图表 21 写入程序

---

图表 22 修改CS:IP

---

图表 23 反汇编

---

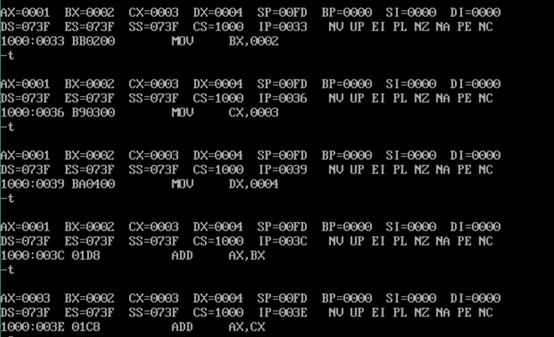

图表 24 单步执行

---

图表 25 单步执行

---

图表 26 查看结果

---

4. 实验总结

1. 成功配置并搭建起汇编语言环境
2. 成功运行了汇编语言代码测试，熟悉了汇编语言运行环境
3. 掌握了汇编语言程序编辑、汇编、连接、运行以及利用 DEBUG 调试程序的方法。4. 熟练汇编语言程序上机调试的方法和过程。能够独立自主的编辑代码解决一些小问题，对汇编及DEBUG程序调试有了初步的了解。
4. 通过本次实验，熟悉了汇编语言在debug程序下的各种操作，进一步掌握了debug的各种指令命令，通过本次实验，现在可以通过debug来调试汇编语言程序，查看内存地址等，并根据debug的内容进行代码分析。
5. 通过debug使用的实验，让我更了解到汇编语言程序的魅力，体会到学习汇编语言的乐趣，加深了对汇编语言的理解。
