stm32cubemx hal学习记录：DAC 正弦波

 一、参数配置

1、配置RCC、SYS、USART1、时钟84MHz

2、配置DAC

OUT1/2 Configuration：对应两个输出通道。

External Trigger：使用外部中断来触发DAC。

Output Buffer：使能DAC输出缓存。

Trigger：选择DAC的触发方式Timer 2/4/5/6/7/8 Trigger Out event 定时器触发，利用这种方式可以输出特定的波形。在这里我们选择定时器2。

Wave generation mode：Triangle wave generation：输出三角波。Noise wave generation：输出噪声。此处不需要，选择DISABLE。

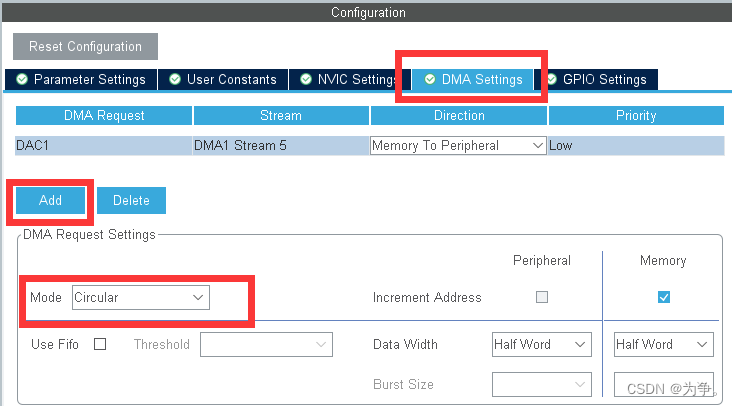

3、配置DMA

4、在二步中选择了定时器2，现在也需要配置定时器2

 Prescaler（时钟预分频数）：0

Counter Period（自动重装载值）：20-1

TRGO Parameters（触发输出）：Update Event（更新事件） 在定时器的定时时间到达的时候输出一个信号(如：定时器更新产生TRGO信号来触发ADC的同步转换)

二、代码编写

1、要输出正弦波，实质是要控制 DAC 以 v=sin(t)的正弦函数关系输出电压，其中 v 为电压输出，t 为时间。 而由于模拟信号连续而数字信号是离散的，所以使用 DAC 产生正弦波时，只能按一定时间间隔输出正弦曲线上的点，在该时间段内输出相同的电压值，若缩短时间间隔，提高单个周期内的输出点数，可以得到逼近连续正弦波的图形。

2、由于正弦曲线是周期函数，所以只需要得到单个周期内的数据后按周期重复即可，而单个周期内取样输出的点数又是有限的，所以为了得到呈 v=sin(t)函数关系电压值的数据通常不会实时计算获取，而是预先计算好函数单个周期内的电压数据表，并且转化成以 DAC 寄存器表示的值。转换后的数值为[2048, 2460, 2856, 3218, 3532, 3786, 3969, 4072, 4093, 4031, 3887, 3668, 3382, 3042, 2661, 2255, 1841, 1435, 1054, 714, 428, 209, 65, 3, 24, 127, 310, 564, 878, 1240, 1636, 2048]。

3、添加数据

uint16_t Sine12bit[32] = {
	2048	, 2460	, 2856	, 3218	, 3532	, 3786	, 3969	, 4072	,
	4093	, 4031	, 3887	, 3668	, 3382	, 3042	,2661	, 2255	,
	1841	, 1435	, 1054	, 714	, 428	, 209	, 65	, 3		,
	24		, 127	, 310	, 564	, 878	, 1240	, 1636	, 2048
};

4、添加代码

	HAL_TIM_Base_Start(&htim2);
	HAL_DAC_Start_DMA(&hdac,DAC_CHANNEL_1,(uint32_t *)Sine12bit,32,DAC_ALIGN_12B_R);
