IO模型5-进阶-Netty模型

1. Netty是什么

• Netty是JBOSS提供的一个java开源框架, 基于事件驱动的一个网络应用程序框架, 用于快速开发高性能的网络IO程序
• dubbo,ES, redis等都使用了netty

2. IO线程模型

• IO线程模型有
  • 传统的阻塞IO模型
  • Reactor模型: 单Reactor单线程,单Reactor多线程,主从Reactor多线程
• netty主要是针对主从Reactor多线程模型进行改进

3. Reactor模型

Reactor模式也叫分发者模式, 获取到连接, 将连接分发到后台多线程handler进行处理(多线程版)

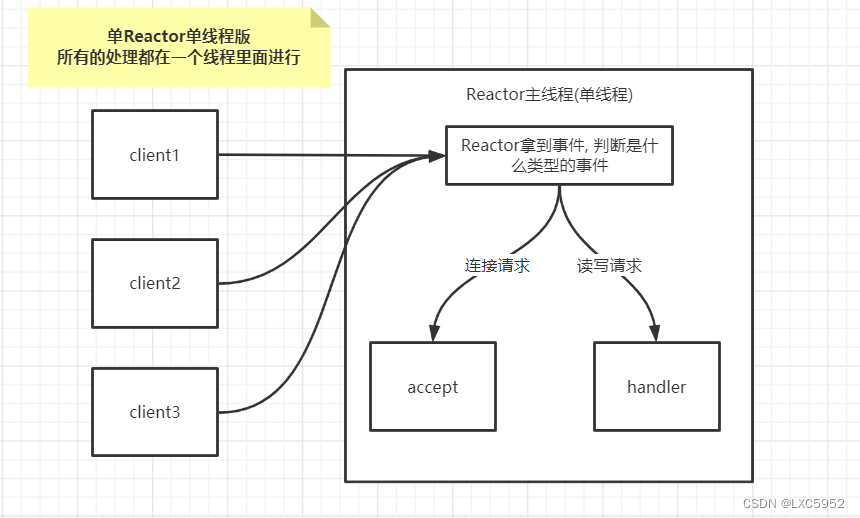

• 单Reactor单线程

  • 一个单个线程处理连接, 然后通过该单线程线程处理连接后的读写操作(handler)
  • Reactor和数据处理都在一个线程中
  • 单个线程又做连接处理又做数据处理

• 单Reactor多线程

  • 单个线程处理连接和响应, 然后通过多个线程处理连接后的读写操作(handler)
  • Reactor是单线程, 数据处理是多线程


• 主从Reactor多线程

  • 多个线程处理连接, 然后通过多个线程处理连接后的读写操作
  • Reactor和Handler都是多线程版
  • 主线程Reactor只做连接处理, 从线程Reactor做响应处理,工作线程做数据处理


4. Netty的Reactor模型

• Netty抽象出两组线程池(类型都是NioEventLoopGroup)
  • BossGroup: 主要处理连接事件
  • WorkGroup: 主要处理read/write事件
• BossGroup:
  • 每个BossGroup中都有多个线程, 多个NioEventLoop(事件循环), 有多个Selector
  • BossGroup_NioEventLoop: 处理三件事
    1. accept: 监听绑定在这个NioEventLoop上的accept事件
    2. register: 将新连接的NioSocketChannel注册到workGroup其中的一个Selector上
    3. runAllTasks: 处理队列里面的任务
• WorkGroup:
  • 每个WorkGroup中都有多个线程, 多个NioEventLoop(事件循环), 有多个Selector
  • WorkGroup_NioEventLoop: 处理三件事
    1. 循环判断是否有read/write事件发生
    2. 处理read/write事件
    3. runAllTasks: 处理队列里面的任务
