【PCB学习笔记】基础概念及操作

PCB电路板应该大部分跟电打过交道的工科生都不会陌生。作为一个电控选手，我对PCB板也非常熟悉，并且也上过相关的实验课程，也有模电数电的基础。但是由于一直专注在代码层面，负责机器人的控制算法，仿真的实现，所以PCB板一般都是采用现成的板子，没有自己打板做过比较大型的项目。所以，趁着现在时间还比较充裕，从头开始认真学习一遍PCB相关的知识。争取后面可以在自己做的项目中设计出稳定可靠的PCB板。
对于相关领域想要互相交流的选手欢迎联系我：2250017028@qq.com
我使用的PCB设计软件：Altium Designer(19.0.4)
参考资料：PCB入门到精通

工程文件

原理图库：定义了各个电子元件的模型以及参数。
原理图：定义了每个模块的结构，即元件之间的连接关系。
PCB库：原理图和PCB桥接的桥梁。相当于定义每个电子元件的模型。
PCB：把PCB元件整齐摆放在PCB板上，并且保持线路的稳定可靠。

新建项目

点击-文件-新的-项目-项目，选用默认模板即可。

同样的，一开始需要新建原理图库，原理图，PCB元件库，PCB
创建好后，文件列表如下

原理图库界面

通过右下角的panels可以调出对应的工具栏，SCH Library就是元件库，可以查看元件和筛选元件。

右边Properties中可以设置元件的参数。

元件符号
创建元件的时候，图形与实体不一定要完全一样，但是管脚序号和名称需要根据规格书一一对应。

元件绘制

快捷键
空格：旋转元件
鼠标拖动状态+X：镜像元件
Tab：设置参数
回车：确定参数
Shift+鼠标拖动：复制元件
框选+A：弹出对齐选项
Ctrl+鼠标左键：打开某选项的快捷键设置
2，4，6，8：底对齐，左对齐，右对齐，顶对齐
7，9：水平对齐，垂直对齐
注意

1. 注意管脚具有电极属性，有4个白点的代表导电，需与导线连接。
2. 可以通过视图-栅格-设置捕抓栅格，设置栅格的大小。（一般100mil足够了）

电阻

Comment（数值）和Footprint（封装）可以都先不加，等后面确定好原理图以及绘制PCB时再添加。

电容

IC元件

IC是芯片的意思，创建时尽量保证元件在中心附件

Comment一般填写芯片型号。

通过以下的设置可以修改名称的排列方式（水平/竖直）

如下面的GND，如果不修改，它就是竖直排列，就很丑。

排针

采用阵列式粘贴，主增量表示管脚号，次增量表示名称。注意，开始前需要先复制要阵列的元件，不然会有问题。

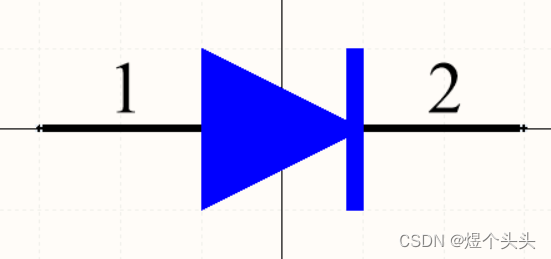

二极管元件

绘制时需要使用多边形，不能用直线，否则无法填充。
绘制右边矩形时，可以调整栅格大小。

光耦元件

现有元件模型的调用

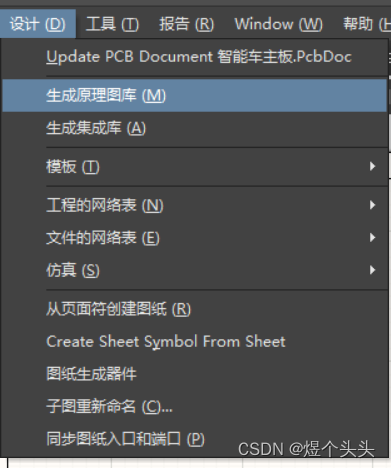

可以从原理图库生成，参数选择默认的即可。不同元件库之间的元件也是可以互相复制粘贴的。
