2.34 OrCAD中关于格点的操作是在哪里设置的？

笔者电子信息专业硕士毕业，获得过多次电子设计大赛、大学生智能车、数学建模国奖，现就职于南京某半导体芯片公司，从事硬件研发，电路设计研究。对于学电子的小伙伴，深知入门的不易，特开次博客交流分享经验，共同互勉！全套资料领取扫描文末二维码！

---

 温馨提示：学而不思则罔，思而不学则殆。实践是检验真理的唯一标准！

目录

2.34 OrCAD中关于格点的操作是在哪里设置的？

2.35 OrCAD中元器件编号的命令方式是什么？

2.36 OrCAD中怎么添加本地的封装库？

2.37 OrCAD中怎么删除原理图库文件？

 2.38 如何快速定位元器件库中的元器件？

2.39 OrCAD中封装库管脚名称重复时应该怎么处理？

---

2.34 OrCAD中关于格点的操作是在哪里设置的？

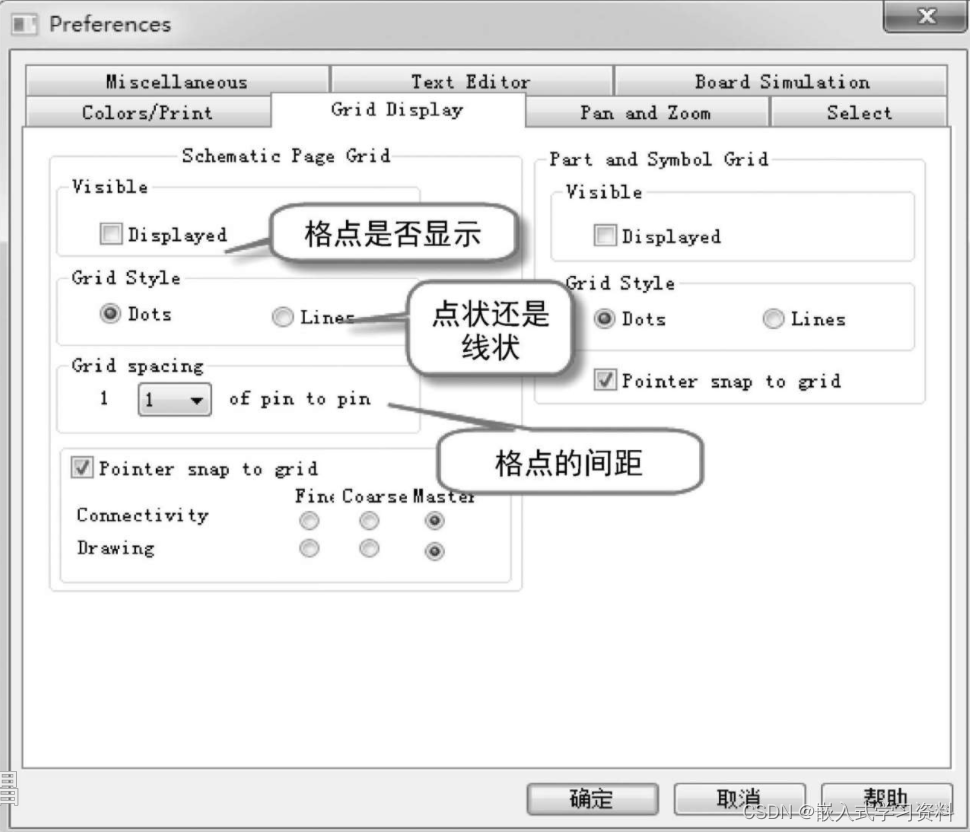

答：第一步，OrCAD中的格点分为原理图设计格点与封装库设计格点，执行菜单命令“Options”→“Preference”，在弹出的界面中选择“Grid Display”选项，如图2-73所示，左侧为原理图设计格点，右侧封装库设计格点。

图2-73 格点显示设置示意图

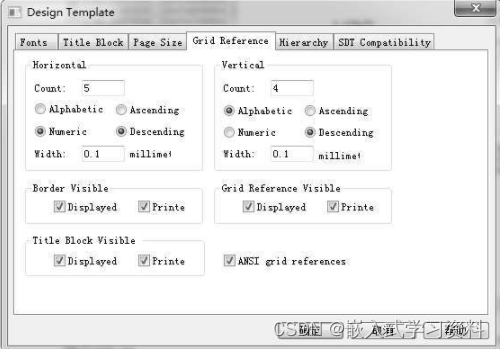

第二步，执行菜单命令“Options”→“Design Template”，在弹出的界面中选择“Grid Reference”选项，进行格点参数的设置，如图2-74所示，每个参数的具体含义如下：

 图2-74 格点参数设置示意图

 • Horizontal：可以设置水平参考格的个数（字母或数字；增加或减少），如图2-74所示，共分为5格，用数字递减表示为5、4、3、2、1；

• Vertical：可以设置垂直参考格的个数（字母或数字；增加或减少），如图2-74所示，共分为5格，用数字递减表示为5、4、3、2、1；

• Border Visible：设置是否在屏幕上显示边框，以及打印时是否打印边框；

• Grid Reference Visible：设置是否在屏幕上显示图纸边框的格，以及打印时是否打印边框上的参考格；

• Title Block Visible：是否显示标题栏，以及是否打印；

• ANSI Grid References：设置显示ANSI（美国标）标准格点。

第三步，原理图设计与封装库设计时，可以抓取格点，所有的元素都可以放在格点上，也可以不抓取格点，开关是菜单栏上的[插图]图标，默认状态抓取格点，表示任何操作都抓取格点。单击一下该图标，它会变成[插图]状态，表示不抓取格点，所有操作都是任意的。

2.35 OrCAD中元器件编号的命令方式是什么？

答：在OrCAD中做封装库时，都会给元器件定义编号的首字母，后面在绘制原理图放置元器件时，就会按照定义编号的首字母来递增。常见元器件位号的首字母一般按如下方式定义：

• 电阻：R*；

• 排阻：RN*；

• 电容：C*；

• 电感：L*；

• 二极管：D*；

• 三极管：Q*；

• 开关、按键：SW*；

• 继电器：LS*；

• 晶体：Y*；

• 变压器：T*；

• 接插件类：J*；

• 测点类：TP*；

• 其他IC类：U*。

2.36 OrCAD中怎么添加本地的封装库？

答：第一步，执行菜单命令“Place”→“Part”，或者按快捷键P，弹出放置元器件的界面，如图2-75所示。

 图2-75 放置元器件示意图

第二步，在原理图绘制页面右侧会出现放置元器件的窗口，在“Libraries”界面单击添加元器件库，如图2-76所示，然后选择元器件库的路径，添加所需要的元器件库即可。

图2-76 添加元器件库示意图

2.37 OrCAD中怎么删除原理图库文件？

答：打开建好的库文件，选中要删除的库文件，单击鼠标右键，选择“Cut”，弹出的对话框中显示该操作是不可逆的，单击“确定”按钮，如图2-77所示，则执行删除原理图库文件的操作。

 图2-77 删除原理图库文件示意图

 2.38 如何快速定位元器件库中的元器件？

答：第一步，在Libraries列表中选中一个库的列表文件，单击鼠标左键即可选中该元器件库。

第二步，选中库文件以后，上方弹出的Part List表中含有所有的库文件，任意用鼠标左键选中一个。

第三步，选中以后，按下你想要查询的元器件的首字母，这样Part List表会自动跳到以该字母开头的库，按上、下键就可以快速找到你想要的元器件。

2.39 OrCAD中封装库管脚名称重复时应该怎么处理？

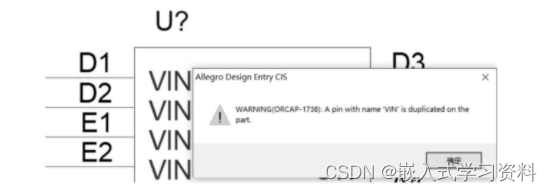

答：在绘制原理图库时，会出现管脚名称一样的情况。这时如果保存原理图库，则会弹出如图2-78所示的警告，提示有重复的名称。对于这种情况，我们做如下处理：

 图2-78 原理图库管脚名称相同警告示意图

• 电源管脚名称一样的，可以将电源管脚的属性改为“Power”，这样系统就不会报警了，如图2-79所示。

 图2-79 电源管脚属性示意图

• 不是电源管脚属性的，如果名称相同，可以在名称后面加上后缀1、2、3等来区分，如图2-80所示。

 图2-80 非电源管脚属性示意图
