【Redis】10.哨兵模式与分片集群

1. Redis哨兵模式

在主从集群模式下，salve节点宕机后可以找master节点同步数据，但是倘若master节点宕机后怎么办？

Redis提供了哨兵（Sentinel）机制来实现主从集群的自动故障恢复。哨兵的结构和作用如下：

• 监控：Sentinel 会不断检查您的master和slave是否按预期工作。

  • Sentinel基于心跳机制监测服务状态，每隔1秒向集群的每个实例发送ping命令：

    • 主观下线：如果某sentinel节点发现某实例未在规定时间响应，则认为该实例主观下线。
    • 客观下线：若超过指定数量（quorum）的sentinel都认为该实例主观下线，则该实例客观下线。quorum值最好超过Sentinel实例数量的一半。
    •

• 自动故障恢复：如果master故障，Sentinel会将一个slave提升为master。当故障实例恢复后也以新的master为主。

  • 当哨兵监测到master宕机，会自动将slave切换成master，然后通过发布订阅模式通知其他的从服务器，修改配置文件，让它们切换主机。

• 通知：Sentinel充当Redis客户端的服务发现来源，当集群发生故障转移时，会将最新信息推送给Redis的客户端。

并且单个哨兵对Redis服务器进行监控，可能会出现问题，因此可以使用多个哨兵进行监控。各个哨兵之间还会互相监控，这样就形成了多哨兵模式

---

1.1 搭建哨兵集群

这里准备使用三个节点作为Sentinel集群，用来监管之前的Redis主从集群。

三个sentinel实例信息如下：

准备一个sentinel.conf的配置文件

port 27001
sentinel announce-ip 192.168.150.101
sentinel monitor mymaster 192.168.150.101 7001 2
sentinel down-after-milliseconds mymaster 5000
sentinel failover-timeout mymaster 60000
dir "/tmp/s1"
1
2
3
4
5
6

• port 27001：是当前sentinel实例的端口
• sentinel monitor mymaster 192.168.150.101 7001 2：指定主节点信息
  • mymaster：主节点名称，自定义，任意写
  • 192.168.150.101 7001：主节点的ip和端口
  • 2：选举master时的quorum值

另外两个sentinel也需要准备这个配置文件，只是需要把端口号改了。

然后启动三个redis实例

# 第1个
redis-sentinel s1/sentinel.conf
# 第2个
redis-sentinel s2/sentinel.conf
# 第3个
redis-sentinel s3/sentinel.conf
1
2
3
4
5
6

这样哨兵集群的搭建完成了。

哨兵启动后只指定了master的地址，要想知道整个集群中完整的拓扑关系怎么做呢？

哨兵每隔10s就会向每个master节点发送info命令，info命令返回的信息中，包含了主从拓扑关系，其中包括每个slave的地址和端口号。有了这些信息后，哨兵就会记住这些节点的拓扑信息，在后续发生故障时，选择合适的slave节点进行故障恢复。

那么哨兵之间是怎样通信的呢？

哨兵之间是通过Redis提供的发布（pub）/订阅（sub）机制完成的。哨兵节点不会直接与其他哨兵节点建立连接，而是首先会和主库建立起连接，然后向一个名为"sentinel:hello"频道发送自己的信息（IP 和端口），其他订阅了该频道的哨兵节点就会获取到该哨兵节点信息，从而哨兵节点之间互知。

---

1.2 选举规则与故障转移

一旦master故障，sentinel就需要在多个salve中选择一个作为新的master，选择规则如下：

1. 首先判断salve节点与master断开时间长短，如果超过指定值（down-after-milliseconds * 10）则会排除该slave节点
2. 然后判断slave节点的slave-priority值，越小优先级越高，如果是0则永不参与选举
3. 如果slave-prority一样，则判断slave节点的offset值，越大说明数据越新，优先级越高
4. 最后是判断slave节点的运行id大小，越小优先级越高。

简而言之，就是slave-priority配置 > 数据完整性 > runid较小者进行选择

选举出新的master之后，就要开始进行故障转移了，步骤如下：

1. sentinel给备选的slave1节点发送slaveof no one命令，让该节点成为master
2. sentinel给所有其它slave发送slaveof 192.168.150.101 7002 命令，让这些slave成为新master的从节点，开始从新的master上同步数据。
3. 最后，sentinel将故障节点标记为slave，当故障节点恢复后会自动成为新的master的slave节点

---

1.3 RedisTemplate的哨兵模式

在Java中使用哨兵模式，需要以下步骤：

1. 在pom文件中引入redis的starter依赖：


   <dependency>
       <groupId>org.springframework.bootgroupId>
       <artifactId>spring-boot-starter-data-redisartifactId>
   dependency>
   1
   2
   3
   4
   5

2. 然后在配置文件application.yml中指定sentinel相关信息：

   spring:
   	redis:
   		sentinel:
   			master: mymaster # 指定master名称
   			nodes: # 指定redis-sentinel集群信息
   				- 192.168.150.101:27001
   				- 192.168.150.101:27002
   				- 192.168.150.101:27003
   1
   2
   3
   4
   5
   6
   7
   8

3. 配置主从读写配置

   @Bean
   public LettuceClientConfigurationBuilderCustomizer clientConfigurationBuilderCustomizer(){
       return clientConfigurationBuilder -> 		clientConfigurationBuilder.readFrom(ReadFrom.REPLICA_PREFERRED);
   }
   1
   2
   3
   4

**这里的ReadFrom是配置Redis的读取策略，是一个枚举，**包括下面选择：

• MASTER：从主节点读取
• MASTER_PREFERRED：优先从master节点读取，master不可用才读取replica
• REPLICA：从slave（replica）节点读取
• REPLICA _PREFERRED：优先从slave（replica）节点读取，所有的slave都不可用才读取master

这样配置完之后，客户端就能感知到主节点发生改变了。

那么，主节点发生变化的时候，客户端是如何感知的呢？

这是基于redis提供的发布（pub）/订阅（sub）机制完成的，客户端可以从哨兵订阅消息，故障转移后，客户端会收到订阅消息。

---

2. Redis分片集群

主从哨兵模式可以更好解决高可用、高并发读的问题。但是面对高并发写与海量数据存储的问题，这种模式依然存在问题

因此，分片集群模式的出现，就能解决上述出现的问题。

分片集群特征：

• 集群中有多个master，每个master保存不同数据

• 每个master都可以有多个slave节点

• master之间通过ping监测彼此健康状态

• 客户端请求可以访问集群任意节点，最终都会被转发到正确节点

---

2.1 搭建分片集群

这里就搭建3个master节点，每个master包含一个salve节点。

信息如下：

准备一个redis.conf文件

port 6379
# 开启集群功能
cluster-enabled yes
# 集群的配置文件名称，不需要我们创建，由redis自己维护
cluster-config-file /tmp/6379/nodes.conf
# 节点心跳失败的超时时间
cluster-node-timeout 5000
# 持久化文件存放目录
dir /tmp/6379
# 绑定地址
bind 0.0.0.0
# 让redis后台运行
daemonize yes
# 注册的实例ip
replica-announce-ip 192.168.150.101
# 保护模式，不需要密码就可以进去
protected-mode no
# 数据库数量
databases 1
# 日志
logfile /tmp/6379/run.log
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

每个实例都修改成自己的端口号，然后启动实例。

虽然服务启动了，但是目前每个服务之间都是独立的，没有任何关联。

在Redis5.0以后，集群管理已经集成到redis-cli中

redis-cli --cluster create --cluster-replicas 1 192.168.150.101:7001 192.168.150.101:7002 192.168.150.101:7003 192.168.150.101:8001 192.168.150.101:8002 192.168.150.101:8003
1

命令说明：

• redis-cli --cluster或者./redis-trib.rb：代表集群操作命令
• create：代表是创建集群
• --replicas 1或者--cluster-replicas 1 ：指定集群中每个master的副本个数为1，此时节点总数 ÷ (replicas + 1) 得到的就是master的数量。因此节点列表中的前n个就是master，其它节点都是slave节点，随机分配到不同master

这样集群的搭建完成了。

---

2.2 散列插槽

在Redis的分片集群中，Redis会把每一个master节点映射到0~16383共16384个插槽（hash slot）上，查看集群信息时就能看到：

**数据key不是与节点绑定，而是与插槽绑定。**redis会根据key的有效部分计算插槽值，分两种情况：

• key中包含"{}"，且“{}”中至少包含1个字符，“{}”中的部分是有效部分
• key中不包含“{}”，整个key都是有效部分

例如：key是num，那么就根据num计算，如果是{itcast}num，则根据itcast计算。计算方式是利用CRC16算法得到一个hash值，然后对16384取余，得到的结果就是slot值。

如图，在7001这个节点执行set a 1时，对a做hash运算，对16384取余，得到的结果是15495，因此要存储到103节点。

到了7003后，执行get num时，对num做hash运算，对16384取余，得到的结果是2765，因此需要切换到7001节点

如何将同一类数据固定的保存在同一个Redis实例？

这一类数据使用相同的有效部分，例如key都以{typeId}为前缀

---

2.3 集群伸缩

redis-cli --cluster还提供了添加节点的命令。

新建一个redis节点7004，执行下面命令

redis-cli --cluster add-node  192.168.150.101:7004 192.168.150.101:7001
1

通过命令查看集群状态：

redis-cli -p 7001 cluster nodes
1

如图，7004加入了集群，并且默认是一个master节点：

但是此时7004的插槽数为0，任何数据都不可以存储在7004中。

因此，就需要进行转移插槽的操作了

假如想要将num存储在7004节点，就要先看看num的插槽是多少了

如上图所示，num的插槽为2765.

我们可以将0~3000的插槽从7001转移到7004，命令格式如下：

建立连接：

这里就是问要移动多少个插槽，这里我想移动3000个

这里问的是那个node来接收这些插槽？？

显然是7004节点，可以查看节点的id

这里询问，你的插槽是从哪里移动过来的？

• all：代表全部，也就是三个节点各转移一部分
• 具体的id：目标节点的id
• done：没有了

这里可以选择从7001获取，所以填写7001的id

填完后，点击done，这样插槽转移就准备好了：

最后输入yes，就可以了

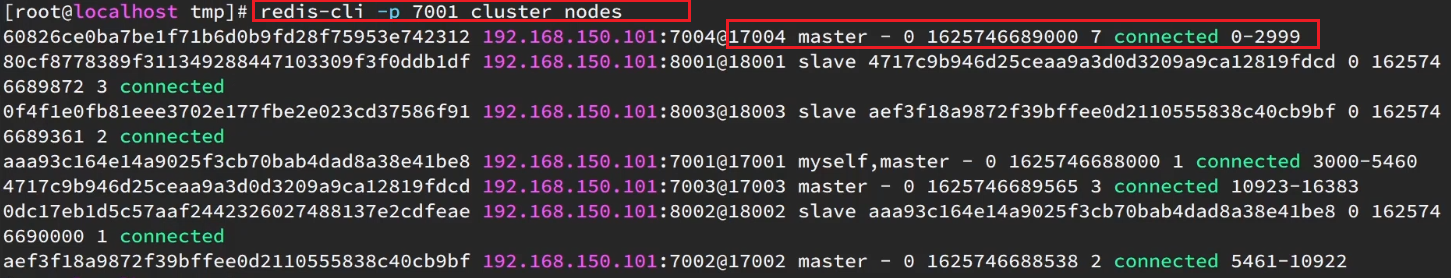

再次查看，可以看见插槽分配成功了

---

2.4 故障转移

对于宕机的master进行故障转移，有以下两种方式：

• 自动故障转移
• 手动故障转移

---

2.4.1 自动故障转移

自动故障转移的话，当一个redis宕机

首先先是疑似宕机

然后确认下线，自动升级一个salve为新的master

当7002再次启动，就会变为一个slave节点了：

---

2.4.2 手动故障转移

利用cluster failover命令可以手动让集群中的某个master宕机，切换到执行cluster failover命令的这个slave节点，实现无感知的数据迁移。其流程如下：

这种failover命令可以指定三种模式：

• 缺省：默认的流程，如图1~6歩
• force：省略了对offset的一致性校验
• takeover：直接执行第5歩，忽略数据一致性、忽略master状态和其它master的意见

---

2.5 RedisTemplate访问分片集群

RedisTemplate底层同样基于lettuce实现了分片集群的支持，而使用的步骤与哨兵模式基本一致：

1）引入redis的starter依赖

2）配置分片集群地址

3）配置读写分离

与哨兵模式相比，其中只有分片集群的配置方式略有差异，如下：

spring:
  redis:
    cluster:
      nodes:
        - 192.168.150.101:7001
        - 192.168.150.101:7002
        - 192.168.150.101:7003
        - 192.168.150.101:8001
        - 192.168.150.101:8002
        - 192.168.150.101:8003
1
2
3
4
5
6
7
8
9
10

---
