Delphi绘图功能[2] —— 窗体的绘图属性、圆弧类图形、获取Canvas对象(ClientRect解析)

 窗体的绘图属性

Canvas属性实际上是一个TCanvas类型对象，它通过窗体对象的GetCanvas方法指向一个TCanvas类型对象。下面来介绍TCanvas类的常用属性和方法。

Arc:通过该方法可以在界面上画一个弧，语法如下：

procedure Arc(X1,Y1,X2,Y2,X3,Y3,X4,Y4:double);
 {说明：参数X1表示弧边界矩形起始点的x轴坐标，Y1表示弧边界矩形起始点的y轴坐标；
    X2、Y2分别表示弧边界矩形终止点的x，y轴坐标；
    X3，Y3表示弧的起始点的x，y轴坐标；
    X4，Y4分别表示弧的终止点的x，y轴坐标。}

 Brush：由于确定会话填充的颜色和图案。

CopyRect：将一块画布上的一个矩形区域复制到另一块画布上

CopyRect(const Dest:TRect;Canvas:TCanvas;const Source:TRect);
{参数Dest表示目的矩形区域，Canvas表示原画布，Source表示原矩形区域}

Draw：画指定的一幅图案

Draw(X,Y:Integer，Graphic：TGraphic);
{说明：X，Y表示绘制位置的x，y坐标，Graphic表示要画到画布上的位图，图标或图源文件}

 DrawFocusRect：画焦点矩形（上一节代码里有示例）

DrawFocusRect(const Rect:TRect);
{参数Rect表示焦点矩形}

 圆弧类图形

unit Unit1;

interface

uses
  Winapi.Windows, Winapi.Messages, System.SysUtils, System.Variants, System.Classes, Vcl.Graphics,
  Vcl.Controls, Vcl.Forms, Vcl.Dialogs, Vcl.ExtCtrls, Vcl.StdCtrls, Vcl.ComCtrls;

type
  TForm1 = class(TForm)
    {PageControl1: TPageControl;
    TabSheet1: TTabSheet;
    TabSheet2: TTabSheet;
    TabSheet3: TTabSheet;
    TabSheet4: TTabSheet;}
    Button1: TButton;
    Button2: TButton;
    Button3: TButton;
    Button4: TButton;
    Button5: TButton;
    procedure FormCreate(Sender: TObject);
    procedure Button1Click(Sender: TObject);
    procedure Button2Click(Sender: TObject);
    procedure Button3Click(Sender: TObject);
    procedure Button4Click(Sender: TObject);
    procedure Button5Click(Sender: TObject);
  private
    { Private declarations }
  public
    { Public declarations }
  end;

var
  Form1: TForm1;

implementation


{$R *.dfm}

var
  btn : TButton;

//如果参数在函数中不可能修改, 一定要使用 const
const            //这里设置了不可修改的两个值
  y1 = 100;
  y2 = 500;

{2、根据矩形结构绘制椭圆}
procedure TForm1.Button2Click(Sender: TObject);
var
  R:TRect;  //定义一个矩形结构
begin
  btn:=TButton(Sender);
  R:= Rect(btn.Left,y1,btn.Left+btn.Width,y2);
  Canvas.Ellipse(R);
end;

{3、绘制扇形}
procedure TForm1.Button3Click(Sender: TObject);
begin
  btn := TButton(Sender);
  Canvas.Pie(
    btn.Left, y1,                             {矩形区域左上角}
    btn.Left + btn.Width, y2,                 {矩形区域右下角}
    btn.Left + btn.Width, y1 + (y2-y1) div 2, {扇形起点}
    btn.Left + btn.Width div 2, y1            {扇形终点}
  );
end;

{4、绘制弦，参数和扇形一样}
procedure TForm1.Button4Click(Sender: TObject);
begin
  btn := TButton(Sender);
  Canvas.Chord(
    btn.Left, y1,
    btn.Left + btn.Width, y2,
    btn.Left + btn.Width, y1 + (y2-y1) div 2,
    btn.Left + btn.Width div 2, y1
  );
end;

{5、绘制弧线}
procedure TForm1.Button5Click(Sender: TObject);
begin
  btn := TButton(Sender);
  Canvas.Arc(
    btn.Left, y1,
    btn.Left + btn.Width, y2,
    btn.Left + btn.Width, y1 + (y2-y1) div 2,
    btn.Left + btn.Width div 2, y1
  );
end;

{在form打开时就自动创建画笔画刷}
procedure TForm1.FormCreate(Sender: TObject);
begin
  Canvas.Pen.Width := 4;
  Canvas.Pen.Color := clRed;
  Canvas.Brush.Color := clWhite;   //设置画刷颜色
end;

{1、绘制椭圆; 椭圆的参数和矩形是一样的}
procedure TForm1.Button1Click(Sender: TObject);
begin
   btn:= TButton(sender);
   Canvas.Ellipse(btn.left,y1,btn.left+btn.width,y2);
end;


end.

运行结果如下：

获取Canvas对象

我们需要在窗体上添加 Panel1、PaintBox1 和 Button1（我这里是Button6）, 代码如下:

procedure TForm1.Button6Click(Sender: TObject);
var
  cvs:TCanvas;
begin
  {PaintBox1 就像窗体一样，也有Canvas属性}
  PaintBox1.Canvas.Brush.Color:=clRed;
  PaintBox1.Canvas.FillRect(PaintBox1.ClientRect);

  {像Panel1这样没有Canvas属性的控件，也可以绕道获取}
  cvs := TCanvas.Create;    //先创建一个Canvas对象
  cvs.Handle := GetDC(Panel1.Handle);//传递Panel1的句柄

{ WindowsAPI 函数 GetDC，传递窗口控件的 Handle 属性。
它返回 WindowHandle 参数中的窗口句柄，并将 HDC 作为返回值。
如果调用不成功，将引发 EOutOfResources 异常。}

  cvs.Brush.Color := clBlue;          //设置画刷
  cvs.FillRect(Panel1.ClientRect);    //填充Panel1的矩形区域
end;

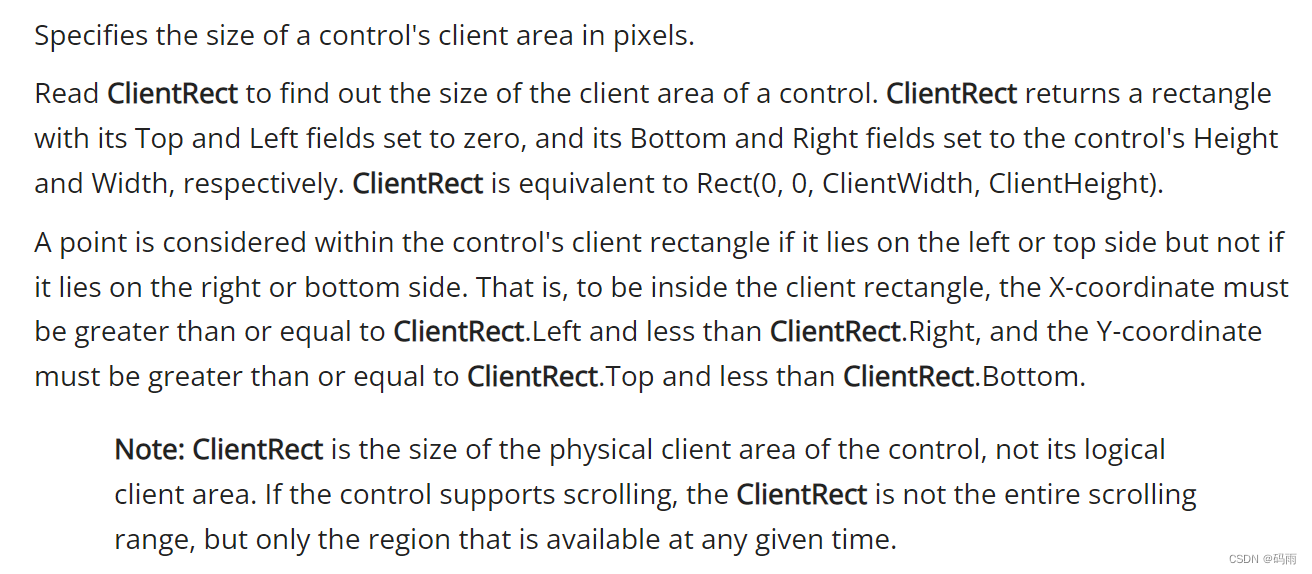

指定控件的工作区大小(以像素为单位)。

读取 ClientRect 以查找控件的工作区大小。ClientRect 返回一个矩形，其 Top 和 Left 字段设置为零，其 Bottom 和 Right 字段分别设置为控件的 Height 和 Width。ClientRect 等效于 Rect (0,0，ClientWidth，ClientHeight)。

如果一个点位于控件的客户端矩形的左侧或上侧，而不是位于右侧或底侧，则该点被认为位于该控件的客户端矩形内。也就是说，要在客户端矩形内，X 坐标必须大于或等于 ClientRect。左边和小于 ClientRect。对，并且 Y 坐标必须大于或等于 ClientRect。顶部和低于 ClientRect。波顿。

注意: ClientRect 是控件的物理客户区的大小，而不是其逻辑客户区的大小。如果控件支持滚动，则 ClientRect 不是整个滚动范围，而只是在任何给定时间可用的区域。

运行结果：

点击之后：
