No.177# 蓝绿发布提效方案梳理

引言

开发测试环境通常我们使用染色来区分不同流量，进入不同的开发测试联调分支组成的染色场。

由于大量的项目、分支去满足不同的需求，避免不同的分支之间互相影响调试、测试，需要不同的染色予以区分；每次的染色调试都是一个不同的染色标。

在生产环境发布时，我们通常有两个版本，线上运行的版本、待发布的版本。

也就是在生产环境区分流量只需要两个颜色即可，蓝绿发布通过两个染色流量来区分线上运行版本和待发布版本。

常见生产发布存在什么诉求呢？

• 问题一：发布时服务有上下游依赖关系；本服务的发布，依赖其他服务，要别的服务先发布才行

• 问题二：发布时需要需要小流量灰度验证

• 问题三：发布时支持按批次发布，提高发布效率

而问题1往往最为突出，很多发系统依赖人工填写发布计划来解决。

熟悉中间件运维的同学怎么运维才是安全的呢？先摘流--->运维变更--->再引流

这种方式应用到发布系统即为蓝绿发布。

一、常见发布方式梳理

小结：下面对这些发布模式进行简要提点。

• 颜色的划分不重要，红黑发布时另外一种蓝绿发布

• 灰度发布多种形式，金丝雀发布、染色区分、物理独立灰度环境等

二、蓝绿发布架构与流程

1、蓝绿架构图示

在业务基本容器化后，扩缩容变得容易，而线上的资源容量假设能够容纳业务增量的2倍以上，将线上的运行的服务一分为二，分成蓝色环境和绿色环境。

2.蓝绿环境命名约定

• 部署需要发布新版本为「蓝色环境」

• 线上运行的稳定版本为「绿色环境」

3.流量调度发布流程

• 七层负载默认按照方法级将进入流量染色染成绿色

• 系统发布时先经过蓝色环境，当然服务不需要则跳过蓝绿发布

• 应用上下游服务在蓝色环境部署完成部署

• 从七层负载按照引蓝色流量验证，方法级别1%流量

• 蓝色上下游服务验证不符合预期，从七层负载处将蓝色流量染色剔除，还原为绿色染色，此时流量切换到绿色环境

• 蓝色环境完成验证符合预期，全部流量染成蓝色，流量调度到了蓝色环境

• 此时绿色环境已无流量，新版本在绿色环境完成发布

• 通过七层负载出递进式引流到绿色环境【1%~50%】

• 最后呈现的流量分布，蓝绿流量各50%

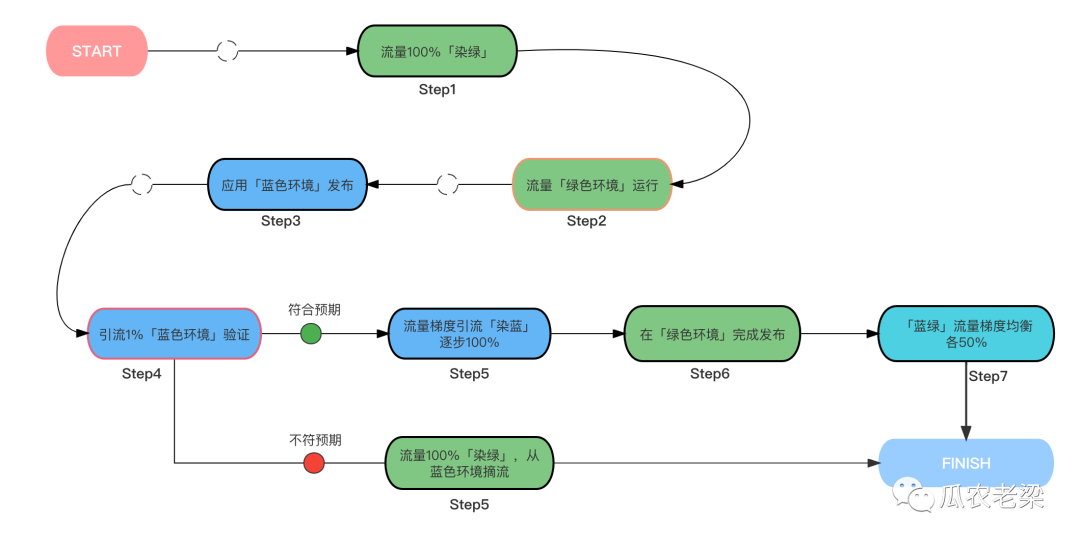

4.流量调度发布图示

三、优先组件改造点梳理

1、发布系统

• 发布系统支持蓝绿发布通道，支持将节点在蓝绿环境分配

• 发布系统作为入口与其他系统联动简化操作

• 使用蓝绿发布的应用需要保持绿色环境有应用部署

2、RPC框架

• 优先根据链路蓝绿标，选择本环境节点调用

• 蓝色环境没有节点，选择绿色环境节点

• 绿色环境没有节点，选择不带颜色节点

• 无染色流量优先选择绿色环境节点

3、消息组件

• 蓝绿流量均发送到统一主题

• 在消息属性标识x-infr-flowtype=CE_BLUE和x-infr-flowtype=CE_GREEN

• 蓝色环境启动，改写元消费组，例如__BLUE-Test-Consumer订阅原主题

• 绿色环境使用默认消费组Test-Consumer

• 蓝色环境只消费属性标识为CE_BLUE的流量

• 绿色环境消费属性标识为CE_GREEN的流量

• 绿色环境作为兜底同时消费属性无蓝绿标识的流量

• 绿色流量调度到蓝色环境后需要等待绿色环境积压消费结束

4、配置中心

• 配置中心提供蓝色配置集，原配置集作为绿色配置集

• 蓝色环境应用选择蓝色配置集

• 绿色环境应用选择绿色配置集

5、七层负载

• 支持按照方法级别透传染色标识

• 支持按照流量梯度流量切换

四、其他组件改造点梳理

1、分布式调度框架

• 通过namespace区分蓝绿环境调度

• 需要根据场景是否启用，避免两个环境同时调度对业务影响

• 先暂缓实施，根据实际需要再考虑实施

2、数据库组件染色

• 数据库增加染色字段区分蓝绿

• 数据库组件根据链路标记更新染色字段

• 查询时在流量中赋值染色标记

3、数据库同步组件

• 根据表染色字段，同步时在发送消息时赋上染色属性

4、链路透传相关点

• 网关将蓝绿染色标透传

• 链路监控建蓝绿染色标可观测显示

---
