高NA傅里叶显微镜单分子成像

摘要

傅里叶显微镜广泛应用于单分子成像、表面等离子体观察、光子晶体成像等领域，它使得直接观测空间频率分布成为可能。

单分子的成像质量取决于高NA 傅里叶显微镜系统，例如，在复杂透镜系统中，每个光学界面的角度相关的菲涅耳损耗和孔径的衍射。VirtualLab Fusion可以在考虑菲涅耳损耗和孔径衍射效应的情况下对整个系统进行建模。文中给出了一个案例，并与文献中的实验结果进行了比较。



建模任务


在傅里叶平面上成像


在傅里叶平面上成像


方向[0,1,0]的理想vs实验以及理想vs仿真


 理想：由 𝐼𝑥 = cos𝜃, 𝐼𝑦 = sec𝜃 计算[Juškaitis, Springer US, (2006)]

 实验：衍射光阑在傅里叶平面上产生能量密度的波纹。理想模型(红色曲线)和实验(黑色曲线)的区别是双重的：菲涅耳损耗和衍射。

 仿真：物理光学考虑菲涅耳损耗和物镜孔径的衍射，导致在傅里叶平面上产生波纹，与实验结果吻合较好。

红色的曲线来自理想系统；黑色曲线来自实验；蓝色和绿色的曲线是从之前的幻灯片中提取的仿真轮廓的相应颜色。

走进VirtualLab Fusion


VirtualLab Fusion的工作流程



 从Zemax OpticStudio®导入透镜系统

- 从Zemax导入光学系统 [用例]

 分析实际透镜系统的成像性能

- 分析高NA物镜聚焦 [用例]

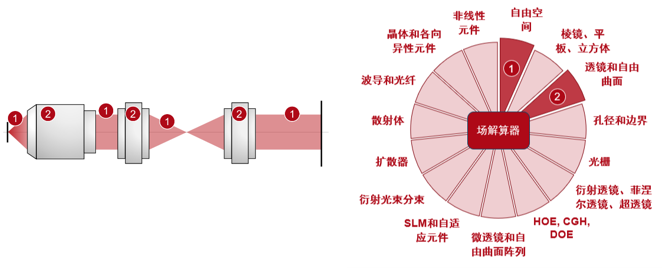

VirtualLab Fusion技术
