• cubeIDE快速开发流程

    目录

    一、cubeIDE下载、安装

     二、创建工程及配置芯片引脚

    三、编码及编译

    四、加载已编译程序到硬件及测试

    五、程序运行效果

    一、cubeIDE下载、安装

            STM32CubeIDE是STM32Cube软件生态系统的一部分，是面向st芯片的高级C/C++开发平台，具有STM32微控制器和微处理器的外设配置、代码生成、代码编译和调试功能。它基于Eclipse®/CDT™框架和用于开发的GCC工具链，以及用于调试的GDB。它支持集成数以百计的现有插件，正是这些插件使Eclipse® IDE的功能趋于完整。STM32CubeIDE集成了STM32CubeMX的STM32配置与项目创建功能，在通过所选板卡或示例选择一个空的STM32 MCU或MPU，或者预配置微控制器或微处理器之后，将创建项目并生成初始化代码。在开发过程的任何时间，用户均可返回外设或中间件的初始化和配置阶段，并重新生成初始化代码，期间不会影响用户代码。

            下载地址：STM32CubeIDE - STM32的集成开发环境 - STMicroelectronics，需要邮箱获得下载许可

     汉化包地址：Index of /eclipse/technology/babel/update-site/

    本文安装时汉化包版本：

    在线安装路径：Index of /eclipse/technology/babel/update-site/R0.19.2/2021-12/

    直接下载离线安装：http://mirrors.ustc.edu.cn/eclipse/technology/babel/update-site/R0.19.2/babel-R0.19.2-2021-12.zip

    下载完stmcubeIDE后，双击安装包完成安装：

    安装完成后，去help->install new software配置安装汉化包

     选择简体中文完成在线安装

     二、创建工程及配置芯片引脚

            汉化完后，重启软件，在文件->新建工程->stm32 project,输入自有芯片型号，本文是STM32L496VGTx

     点击下一步，输入工程名，选择工程路径，完成工程创建

             工程完成创建后，直接弹出cubeMX配置界面，可以图形化配置芯片引脚接口

            开启USB串口能力

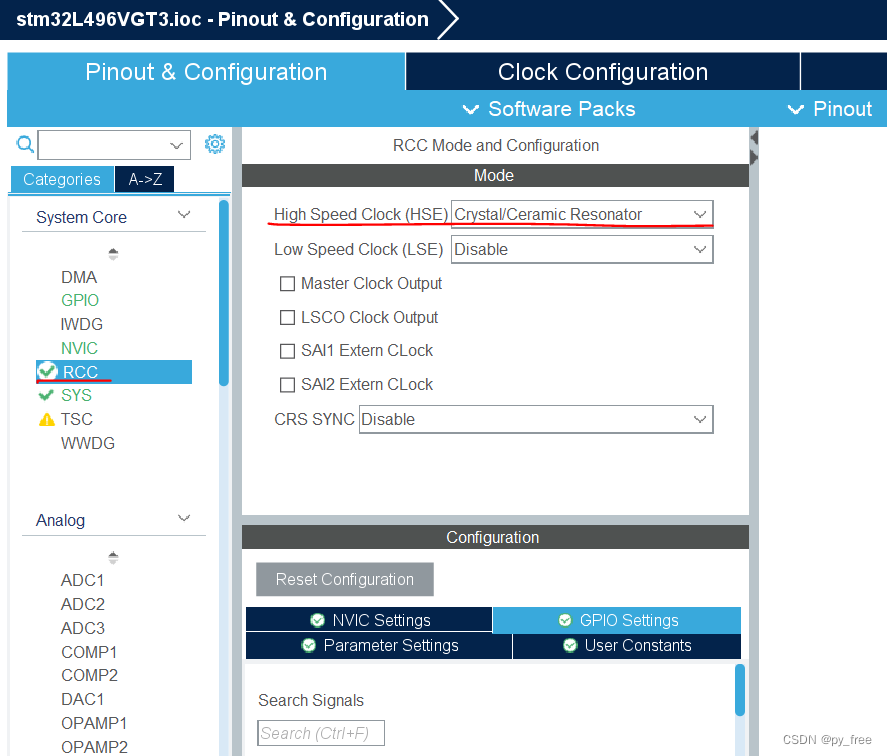

             本文仅开始外部高速时钟（HSE）

             系统时钟频率直接拉满到80MHz

             为了简单测试工程，仅仅配置三个按键及三个LED灯的GPIO

             工程管理，保持默认设置，

             代码生产页面，只按需生成，为每个接口类型生成独立头文件及源码文件

             高级设置页面，保持设置，1）本文GPIO选择HAL库实现，也可以点击选择LL库，2）GPIO初始化调用直接生成（main.c中实现），也可在Do Not Generate Call勾选去掉，也可以去掉Visibility(Static)选项，不生成GPIO初始化函数

             点击菜单栏保存或代码生产按钮，实现cubeMX配置到源码生成

     代码生成后，GPIO接口映射信息配置在main.h中

             生成GPIO接口源码为gpoi.h/c，仅仅提供了GPIO初始化函数，实现时调用HAL库函数来实现的。

            先创建自己的按键及LED驱动，该驱动同样是基于HAL库提供的函数实现，而HAL库和底层硬件打交道，间接帮我们实现对硬件读写控制等能力。

    三、编码及编译

            在工程目录右键->新建->source Folder创建一个源目录，并添加key.h/c、led.h/c四个源文件

             key.h

    1. /*
    2.  * key.h
    3.  *
    4.  *  Created on: Sep 29, 2022
    5.  *      Author: py_hp
    6.  */
    7.
    8. #ifndef KEY_H_
    9. #define KEY_H_
    10.
    11. #include "main.h"
    12. #include "gpio.h"
    13.
    14. GPIO_PinState get_key0_val();
    15. GPIO_PinState get_key1_val();
    16. GPIO_PinState get_key2_val();
    17.
    18. #endif /* KEY_H_ */

    key.c

    1. /*
    2.  * key.c
    3.  *
    4.  *  Created on: Sep 29, 2022
    5.  *      Author: py_hp
    6.  */
    7. #include "key.h"
    8.
    9. GPIO_PinState get_key0_val()
    10. {
    11. 	return HAL_GPIO_ReadPin(KEY0_GPIO_Port,KEY0_Pin);
    12. };
    13.
    14. GPIO_PinState get_key1_val()
    15. {
    16. 	return HAL_GPIO_ReadPin(KEY1_GPIO_Port,KEY1_Pin);
    17. };
    18.
    19. GPIO_PinState get_key2_val()
    20. {
    21. 	return HAL_GPIO_ReadPin(KEY2_GPIO_Port,KEY2_Pin);
    22. };

    led.h

    1. /*
    2.  * led.h
    3.  *
    4.  *  Created on: Sep 29, 2022
    5.  *      Author: py_hp
    6.  */
    7.
    8. #ifndef LED_H_
    9. #define LED_H_
    10. #include "main.h"
    11. #include "gpio.h"
    12.
    13. void Toggle_led0();
    14. void Toggle_led1();
    15. void Toggle_led2();
    16.
    17. void set_led0_val(GPIO_PinState PinState);
    18. void set_led1_val(GPIO_PinState PinState);
    19. void set_led2_val(GPIO_PinState PinState);
    20.
    21. #endif /* LED_H_ */

    led.c

    1. /*
    2.  * led.c
    3.  *
    4.  *  Created on: Sep 29, 2022
    5.  *      Author: py_hp
    6.  */
    7. #include "led.h"
    8.
    9. void Toggle_led0()
    10. {
    11. 	HAL_GPIO_TogglePin(LED0_GPIO_Port,LED0_Pin);
    12. }
    13.
    14. void Toggle_led1()
    15. {
    16. 	HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
    17. }
    18.
    19. void Toggle_led2()
    20. {
    21. 	HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);
    22. }
    23.
    24. void set_led0_val(GPIO_PinState PinState)
    25. {
    26. 	HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,PinState);
    27. };
    28.
    29. void set_led1_val(GPIO_PinState PinState)
    30. {
    31. 	HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,PinState);
    32. };
    33.
    34. void set_led2_val(GPIO_PinState PinState)
    35. {
    36. 	HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,PinState);
    37. };

            在main.c加入key和led实现，在代码预留用户自行区域加入自主编写代码，这样cubeMX改动后再次生产代码不会修改抹去自己已经写入或修改的代码

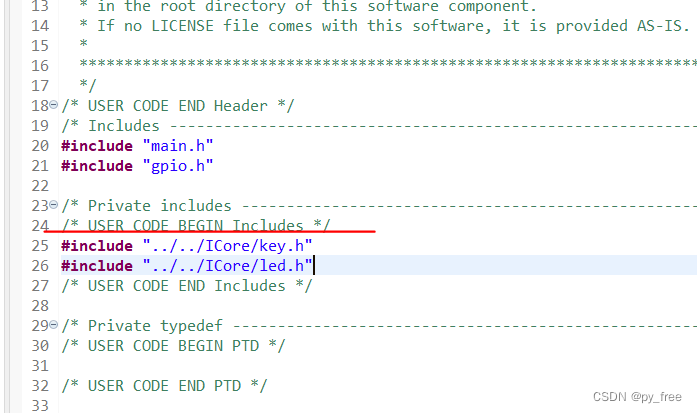

            添加头文件

             添加函数调用实现，可自行斟酌调用

              右键点击项目，进入属性页面（也可以直接菜单进入），勾选本项目编译程序输出文件格式支持

             点击编译按钮完成编译

    四、加载已编译程序到硬件及测试

            点击help->ST-Link更新，运行配置更新，便于直接将编译好的软件下载的硬件上。

            点击运行工具按钮的运行配置，进入配置页面，在STM32 C/C++ Application新建调试配置，每个项目仅配置一次，后面就可以直接点击运行按钮加载编译好的软件到硬件，

            将电脑与硬件用数据线连接，点击运行下载程序

             或者采用其他下载工具，如STM32 ST-LINK Utility加载

    五、程序运行效果

            展示效果如下：

    1. 	  Toggle_led2();//闪灯
    2. 	  set_led0_val(get_key0_val());//按键亮灯
    3. 	  HAL_Delay(100);

            【1】闪灯

             【2】按键亮灯
