高效率同步4开关Buck-Boost DC/DC控制器TMI5700

随着户外储能电源应用需求的增加，以及PD大功率车充产品的广泛推广，应对不同输入供电设备，如5V、19V的适配器、以及12V/24V车载充电器、或电池组（4.2V-17.6V），都需要转换成5-20V的PD电压来应对不同负载设备的供电需求。

图1 typc-C PD供电应用示意图

针对这些应用，就需要电路具有降压和升压功能，同时采用USB-C充电，就要求从根本上改变输电架构，也相应的对系统设计工程师提出了新的挑战。（图2 为电池组及外部电源供电转换架构）

图2 电池组及外部电源供电转换架构

拓尔微TMI5700 Buck-Boost升降压方案

TMI5700 高效Buck-Boost升降压产品能满足不同输入电压，转换成所需电压应用；搭配PD协议芯片IM2406，可轻松获取所需PD电压。

图3 采用TMI5700 Buck-Boost升降压应用框图

TMI5700 Buck-Boost控制器：

------低待机功耗、>5A输出能力、支持I2C控制

 产品特性：

✦4开关架构

✦输入电压范围: 4.0V to 28V

✦内置6V/3A驱动能力

✦开关频率可调：100KHz~1MHz

✦外部可调软启动设置

✦可选FCCM 或 DCM 工作方式

✦带有线损补偿功能

✦支持I2C编程控制输出

✦小体积封装：QFN4*4 -28

图4 TMI5700 5-20V输出应用电路图

TMI5700采用同步4开关Buck-Boost架构；采用专利技术（图5 Buck-Boost Topology），实现Buck，Boost，Buck-Boost多模式工作电路。TMI5700升降压控制器采用峰值电流控制模式，在3.9V至34V输入范围具有更好的瞬态响应和更简单的环路补偿。集成了四个具有6V/3A峰值电流的N-MOSFET驱动器。有外部软启动引脚和模式选择引脚，模式选择引脚可选择轻载条件下是工作于电感电流断续模式(DCM)还是强制连续模式(FCCM)。TMI5700还具有UVLO、OCP、OVP、OLP、TSDN等保护功能。

 图5 Buck-Boost Topology

TMI5700应用电路参数

高效率

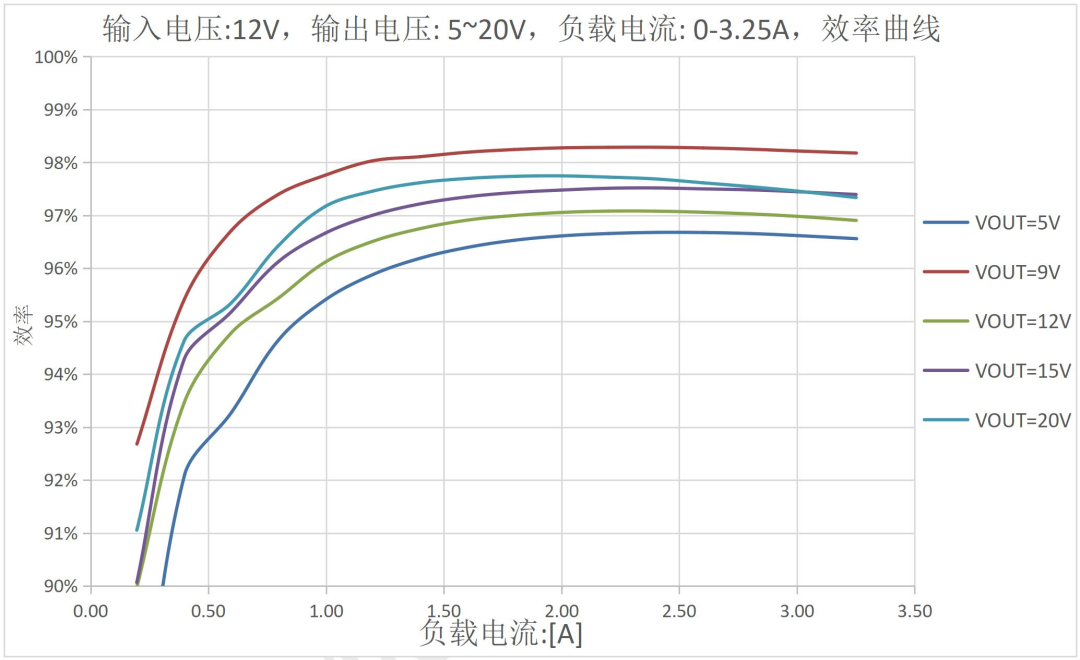

a.输入电压：12V，输出电压：5~20V，负载电流：0-3.25A，效率曲线

   b.输入电压：24V，输出电压：5~20V，负载电流：0-3.25A，效率曲线

输入输出电流双检测

TMI5700+IM2406组成Type-C 65W/100WPD应用电路方案

65W/100W 应用实物PCB板

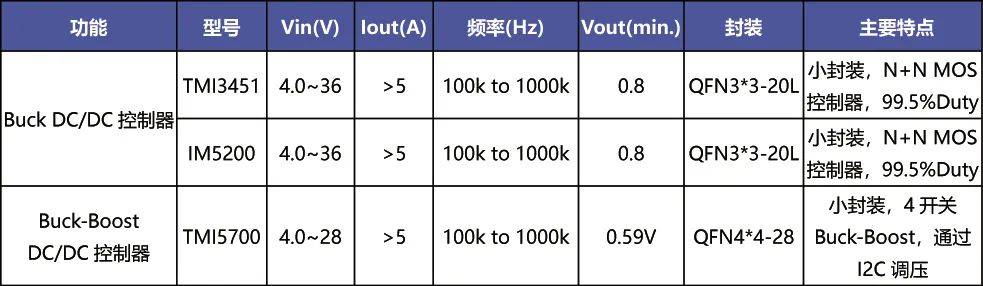

拓尔微同时提供多款高效大功率Buck，Buck-Boost控制器，可满足更多不同需求的应用充电方案；
