• “Flash闪存”基础 及 “SD NAND Flash”产品的测试

    文章目录

    本篇除了对flash闪存进行简单介绍外，另给读者推荐一种我本人也在用的小容量闪存。

    自带坏块管理的SD NAND Flash（贴片式TF卡），尺寸小巧，简单易用，兼容性强，稳定可靠，标准SDIO接口，兼容SPI，兼容拔插式TF卡/SD卡，可替代普通TF卡/SD卡，尺寸6.2x8mm毫米，内置平均读写算法，读取速度23.5MB/S写入速度12.3MB/S，标准的SD 2.0协议使得用户可以直接移植标准驱动代码，省去了驱动代码编程环节。

    该 SD NAND Flash 产品由“深圳市雷龙发展有限公司”提供，获取更多学习资料可移步“雷龙发展”

    下面我也将以该公司下的“二代 CSNP32GCR01-AOW”为例展开介绍

    一、“FLASH闪存”是什么？

    1. 简介

    FLASH闪存是属于内存器件的一种，“Flash”。闪存则是一种非易失性（ Non-Volatile ）内存，在没有电流供应的条件下也能够长久地保持数据，其存储特性相当于硬盘，这项特性正是闪存得以成为各类便携型数字设备的存储介质的基础。

    各类 DDR 、 SDRAM 或者 RDRAM 都属于挥发性内存，只要停止电流供应内存中的数据便无法保持，因此每次电脑开机都需要把数据重新载入内存。

    闪存则是一种非易失性（ Non-Volatile ）内存，在没有电流供应的条件下也能够长久地保持数据，其存储特性相当于硬盘，这项特性正是闪存得以成为各类便携型数字设备的存储介质的基础。

    2. 分类

    NOR和NAND是市场上两种主要的非易失闪存技术。

    在1984年，东芝公司的发明人舛冈富士雄首先提出了快速闪存存储器（此处简称闪存）的概念。与传统电脑内存不同，闪存的特点是NVM，其记录速度也非常快。

    Intel是世界上第一个生产闪存并将其投放市场的公司。1988年，公司推出了一款256K bit闪存芯片。它如同鞋盒一样大小，并被内嵌于一个录音机里。後来，Intel发明的这类闪存被统称为NOR闪存。它结合EPROM和EEPROM两项技术，并拥有一个SRAM接口。

    第二种闪存称为NAND闪存。它由日立公司于1989年研制，并被认为是NOR闪存的理想替代者。NAND闪存的写周期比NOR闪存短90%，它的保存与删除处理的速度也相对较快。NAND的存储单元只有NOR的一半，在更小的存储空间中NAND获得了更好的性能。鉴于NAND出色的表现，它常常被应用于诸如CompactFlash、SmartMedia、 SD、 MMC、 xD、 and PC cards、USB sticks等存储卡上。

    NAND 闪存的存储单元采用串行结构，存储单元的读写是以页和块为单位来进行（一页包含若干字节，若干页则组成储存块， NAND 的存储块大小为 8 到 32KB ），这种结构最大的优点在于容量可以做得很大，超过 512MB 容量的 NAND 产品相当普遍， NAND 闪存的成本较低，有利于大规模普及。

    3. 特点

    性能
    flash闪存是非易失存储器,可以对称为块的存储器单元块进行擦写和再编程。任何flash器件的写入操作只能在空或已擦除的单元内进行,所以大多数情况下,在进行写入操作之前必须先执行擦除。NAND器件执行擦除操作是十分简单的,而NOR则要求在进行擦除前先要将目标块内所有的位都写为1。

    由于擦除NOR器件时是以64～128KB的块进行的,执行一个写入/擦除操作的时间为5s,与此相反,擦除NAND器件是以8～32KB的块进行的,执行相同的操作最多只需要4ms。

    执行擦除时块尺寸的不同进一步拉大了NOR和NADN之间的性能差距,统计表明,对于给定的一套写入操作(尤其是更新小文件时),更多的擦除操作必须在基于NOR的单元中进行。这样,当选择存储解决方案时,设计师必须权衡以下的各项因素。
    ● NOR的读速度比NAND稍快一些。
    ● NAND的写入速度比NOR快很多。
    ● NAND的4ms擦除速度远比NOR的5s快。
    ● 大多数写入操作需要先进行擦除操作。
    ● NAND的擦除单元更小,相应的擦除电路更少。

    可靠性
    采用flash介质时一个需要重点考虑的问题是可靠性。对于需要扩展MTBF的系统来说,Flash是非常合适的存储方案。可以从寿命(耐用性)、位交换和坏块处理三个方面来比较NOR和NAND的可靠性。

    耐用性
    在NAND闪存中每个块的最大擦写次数是一百万次,而NOR的擦写次数是十万次。NAND存储器除了具有10比1的块擦除周期优势,典型的NAND块尺寸要比NOR器件小8倍,每个NAND存储器块在给定的时间内的删除次数要少一些。

    易于使用
    可以非常直接地使用基于NOR的闪存,可以像其他存储器那样连接,并可以在上面直接运行代码。
    由于需要I/O接口,NAND要复杂得多。各种NAND器件的存取方法因厂家而异。
    在使用NAND器件时,必须先写入驱动程序,才能继续执行其他操作。向NAND器件写入信息需要相当的技巧,因为设计师绝不能向坏块写入,这就意味着在NAND器件上自始至终都必须进行虚拟映射。

    其他作用
    驱动还用于对DiskOnChip产品进行仿真和NAND闪存的管理,包括纠错、坏块处理和损耗平衡。

    4. 虚拟化

    FLASH闪存是一种内存技术，与RAM不同，在断电时它仍旧可以保留所存储的信息。尽管FLASH闪存在执行读写操作时并不像RAM那样快，但性能远远高于典型的硬盘。更为重要的是，FLASH闪存访问数据时几乎不存在任何时间延迟。FLASH闪存技术非常适合随机I/O，而虚拟服务器环境中恰恰存在大量的随机I/O。

    对FLASH闪存主要的关注点之一是其执行写操作的方式。FLASH闪存可以执行的写操作次数有限，这意味着FLASH闪存厂商需要开发复杂的控制器技术，对写入FLASH闪存模块的方式进行管理，确保每个FLASH闪存单元接收相同的写请求。

    目前有三种类型的FLASH闪存，耐久性各不相同。单阶存储单元（SLC）FLASH闪存在每个单元写一位数据，耐久性最好。多阶存储单元（MLC）FLASH闪存在每个单元写多位数据，耐久性排名第二。三阶存储单元（TLC）在每个单元写三位数据，耐久性最差。每个单元写入的数据位越多意味着每个单元的容量越高，每GB的成本越低，同样意味着平均寿命更短。

    SLC是数据中心标准，但控制器技术的不断优化使得MLC被大多数用例所接受。尤其是在采用了某种方式的数据保护，比如镜像或者RAID或者使用了FLASH闪存层时。

    二、SD NAND Flash

    这里我以贴片式TF卡“CSNP32GCR01-AOW”型号为例介绍

    在这里插入图片描述

    1. 概述

    CSNP32GCR01-AOW是基于NAND闪存和SD控制器的32Gb密度嵌入式存储。该产品与原始NAND相比，它有许多优点，包括嵌入式坏块管理和更强的嵌入式ECC。即使在异常断电的情况下，它仍然可以安全地保存数据。

    2. 特点

    • 接口：标准SD规范2.0版，带有1-I/O和4-I/O。
    • 电源：Vcc=2.7V-3.6V
    • 默认模式：可变时钟频率0-25 MHz，最高12.5 MB/秒接口速度（使用4条并行数据线）
    • 高速模式：可变时钟频率0-50 MHz，最高25 MB/秒接口速度（使用4条并行数据线）
    • 工作温度：-25°C至+85°C
    • 储存温度：-40°C至+85°C
    • 备用电流：<250uA
    • 开关功能命令支持高速、电子商务和未来功能
    • 内存字段错误的纠正
    • 内容保护机制-符合SDMI标准的最高安全性。
    • SD NAND的密码保护（CMD42-锁定和解锁）
    • 使用机械开关的写保护功能
    • 内置写保护功能（永久和临时）
    • 特定于应用程序的命令
      …
      …

    3. 引脚分配

    在这里插入图片描述

    4. 数据传输模式

    在这里插入图片描述

    5. SD NAND寄存器

    SDNAND接口中定义了六个寄存器：OCR、CID、CSD、RCA、DSR和SCR。这些信息只能通过
    相应的命令。OCR、CID、CSD和SCR寄存器携带SDNAND/内容特定信息，而RCA、DSR寄存器是存储实际配置参数的配置寄存器(这里选取俩个寄存器进行展示)。

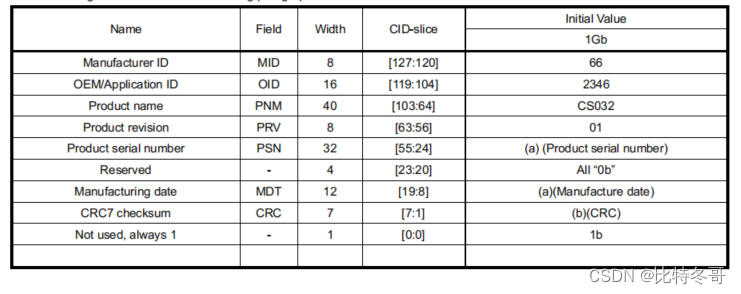

    CID register
    在这里插入图片描述
    SCR register
    在这里插入图片描述

    6. 通电图

    在这里插入图片描述
    通电时间
    在这里插入图片描述

    7. 参考设计

    在这里插入图片描述
    在这里插入图片描述

    Tips： RDAT和RCMD（10K~100 kΩ）是上拉电阻器，当SDNAND处于a状态时，保护CMD和DAT线路不受总线浮动的影响；在高阻抗模式，即使主机仅在SD模式下使用SDNAND作为1位模式，主机也应通过RDAT上拉所有DAT0-3线。它是建议VCC上有2.2uF电容。RCLK参考0~120Ω。

    三、STM32测试例程

    1. 初始化

    SD_Error SD_Init(void)
{
  uint32_t i = 0;

  /*!< Initialize SD_SPI */
  GPIO_Configuration();

  /*!< SD chip select high */
  SD_CS_HIGH();

  /*!< Send dummy byte 0xFF, 10 times with CS high */
  /*!< Rise CS and MOSI for 80 clocks cycles */
  for (i = 0; i <= 9; i++)
  {
    /*!< Send dummy byte 0xFF */
    SD_WriteByte(SD_DUMMY_BYTE);
  }

	//获取卡的类型,最多尝试10次
	i=0;
	do
	{
		/*------------Put SD in SPI mode--------------*/
		/*!< SD initialized and set to SPI mode properly */
		SD_GoIdleState();

		/*Get card type*/
		SD_GetCardType();

	}while(SD_Type == SD_TYPE_NOT_SD && i++ >10);

	//不支持的卡
	if(SD_Type == SD_TYPE_NOT_SD)
		return SD_RESPONSE_FAILURE;

	return SD_GetCardInfo(&SDCardInfo);

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38

    2. 但数据块测试

    void SD_SingleBlockTest(void)
{
  /*------------------- Block Read/Write --------------------------*/
  /* Fill the buffer to send */
  Fill_Buffer(Buffer_Block_Tx, BLOCK_SIZE, 0x320F);

  if (Status == SD_RESPONSE_NO_ERROR)
  {
    /* Write block of 512 bytes on address 0 */
    Status = SD_WriteBlock(Buffer_Block_Tx, 0x00, BLOCK_SIZE);
    /* Check if the Transfer is finished */
  }

  if (Status == SD_RESPONSE_NO_ERROR)
  {
    /* Read block of 512 bytes from address 0 */
    Status = SD_ReadBlock(Buffer_Block_Rx, 0x00, BLOCK_SIZE);

  }

  /* Check the correctness of written data */
  if (Status == SD_RESPONSE_NO_ERROR)
  {
    TransferStatus1 = Buffercmp(Buffer_Block_Tx, Buffer_Block_Rx, BLOCK_SIZE);
  }

  if(TransferStatus1 == PASSED)
  {
    LED2_ON;
    printf("Single block 测试成功！\n");

  }
  else
  {
		LED1_ON;
    printf("Single block 测试失败，请确保SD卡正确接入开发板，或换一张SD卡测试！\n");

  }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39

    3. 多数据块测试

    void SD_MultiBlockTest(void)
{
  /*--------------- Multiple Block Read/Write ---------------------*/
  /* Fill the buffer to send */
  Fill_Buffer(Buffer_MultiBlock_Tx, MULTI_BUFFER_SIZE, 0x0);

  if (Status == SD_RESPONSE_NO_ERROR)
  {
    /* Write multiple block of many bytes on address 0 */
    Status = SD_WriteMultiBlocks(Buffer_MultiBlock_Tx, 0x00, BLOCK_SIZE, NUMBER_OF_BLOCKS);
    /* Check if the Transfer is finished */
  }

  if (Status == SD_RESPONSE_NO_ERROR)
  {
    /* Read block of many bytes from address 0 */
    Status = SD_ReadMultiBlocks(Buffer_MultiBlock_Rx, 0x00, BLOCK_SIZE, NUMBER_OF_BLOCKS);
    /* Check if the Transfer is finished */
  }

  /* Check the correctness of written data */
  if (Status == SD_RESPONSE_NO_ERROR)
  {
    TransferStatus2 = Buffercmp(Buffer_MultiBlock_Tx, Buffer_MultiBlock_Rx, MULTI_BUFFER_SIZE);
  }

  if(TransferStatus2 == PASSED)
  {
		LED2_ON;
    printf("Multi block 测试成功！");

  }
  else
  {
		LED1_ON;
    printf("Multi block 测试失败，请确保SD卡正确接入开发板，或换一张SD卡测试！");
  }
}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39

    4. 状态缓冲

    TestStatus Buffercmp(uint8_t* pBuffer1, uint8_t* pBuffer2, uint32_t BufferLength)
{
  while (BufferLength--)
  {
    if (*pBuffer1 != *pBuffer2)
    {
      return FAILED;
    }

    pBuffer1++;
    pBuffer2++;
  }

  return PASSED;
}

void Fill_Buffer(uint8_t *pBuffer, uint32_t BufferLength, uint32_t Offset)
{
  uint16_t index = 0;

  /* Put in global buffer same values */
  for (index = 0; index < BufferLength; index++)
  {
    pBuffer[index] = index + Offset;
  }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
