Matlab论文插图绘制模板第56期—曲面图（Surf）

在之前的文章中，分享了一系列Matlab网格曲面图的绘制模板：

这一次，再来分享一下曲面图的绘制模板。

先来看一下成品效果：

特别提示：Matlab论文插图绘制模板系列，旨在降低大家使用Matlab进行科研绘图的门槛，只需按照模板格式添加相应内容，即可得到满足大部分期刊以及学位论文格式要求的数据插图。如果觉得有用可以分享给你的朋友。

---

模板中最关键的部分内容：

1. 数据准备

此部分主要是读取原始数据。

% 读取数据load data.mat[X,Y] = meshgrid(xi,yi);Z = DSM;

2. 颜色定义

作图不配色就好比做菜不放盐，会感觉少点味道。

颜色搭配比较考验个人审美，需要多加尝试。

这里直接使用TheColor配色工具中的SCI权威配色库：

%% 颜色定义map = TheColor('sci',2073);% map = flipud(map);

获取方式：公众号（阿昆的科研日常）后台回复 TC

3. 曲面图绘制

使用‘surf’命令，绘制未经美化的曲面图。

s = surf(X,Y,Z,'EdgeColor','none');hTitle = title('Surface Plot');hXLabel = xlabel('x');hYLabel = ylabel('y');hZLabel = zlabel('z');view(-41.9,69.5)

4. 细节优化

为了插图的美观，将曲面图赋上之前选择的颜色：

% 赋色colormap(map)colorbar

然后，对坐标轴细节进行美化：

% 坐标区调整axis tightset(gca, 'Box', 'off', ...                                                          % 边框         'LineWidth', 1, 'GridLineStyle', '-',...                                   % 坐标轴线宽         'XGrid', 'on', 'YGrid', 'on', 'ZGrid', 'on',...                            % 网格         'TickDir', 'out', 'TickLength', [.01 .01], ...                             % 刻度         'XColor', [.1 .1 .1],  'YColor', [.1 .1 .1],'ZColor', [.1 .1 .1])          % 坐标轴颜色% 字体和字号set(gca, 'FontName', 'Arial', 'FontSize', 11)set([hXLabel,hYLabel,hZLabel], 'FontName',  'Arial', 'FontSize', 11)set(hTitle, 'FontSize', 12, 'FontWeight' , 'bold')% 背景颜色set(gcf,'Color',[1 1 1])

设置完毕后，以期刊所需分辨率、格式输出图片。

%% 图片输出figW = figureWidth;figH = figureHeight;set(figureHandle,'PaperUnits',figureUnits);set(figureHandle,'PaperPosition',[0 0 figW figH]);fileout = 'test';print(figureHandle,[fileout,'.png'],'-r300','-dpng');

也可以尝试其他配色：

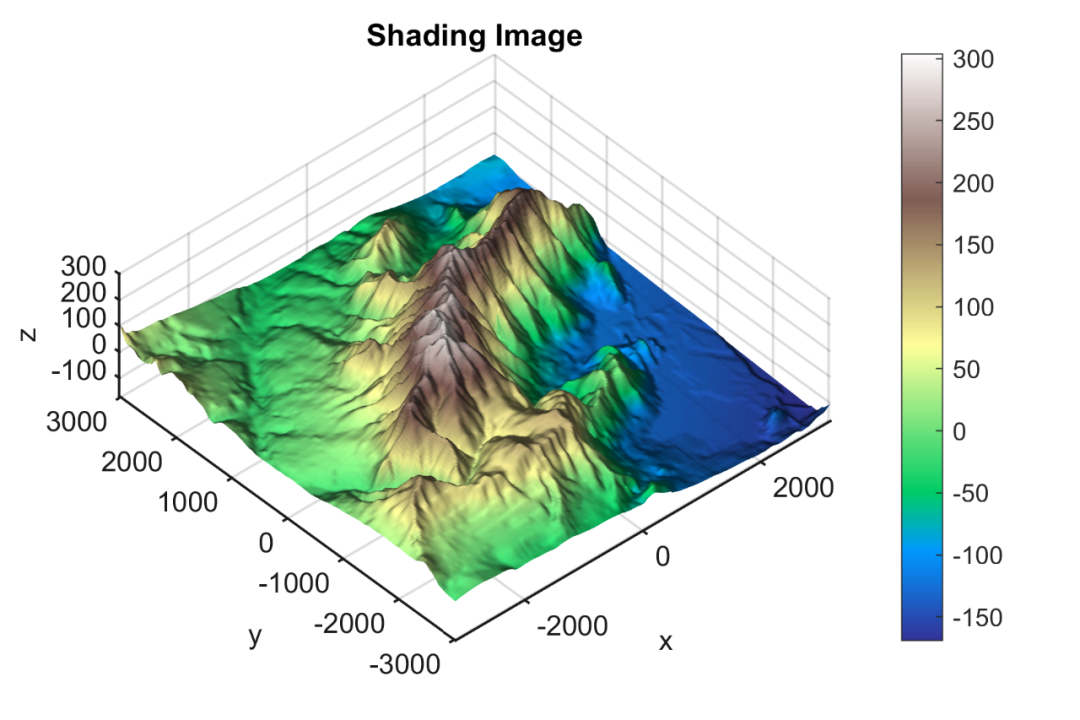

下一篇文章分享一个我自己制作的Matlab光影渲染器，可以为曲面添加阴影效果：

以上。

数据及完整代码：

Matlab曲面图绘制模板
