主存储器的基本组成

基本的半导体元件及原理

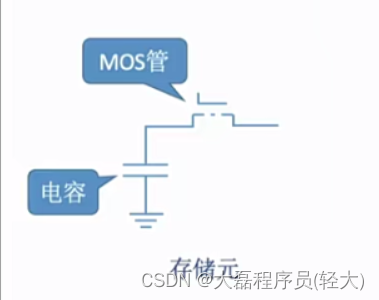

存储元



MOS管相当于一个半导体，上端输入高电压时相当于导体，输入低电压时相当于绝缘体。

金属板下端接地，电压为0，当上端为高电压接入时相当于充电，电容有电压差，里面有电荷的流动，当上端接入低电压时，无电荷。

根据电容里面有无电荷两种状态来对应二进制的0和1。

存储单元



红色的线连接了上面每一个存储元的mos管，当加入一个5v的高电平，这样所有存储元的mos管都可以被接通，当mos管被接通后，电容里存储的电荷就可以顺着绿色的线往外导出，通过检测绿色的线带不带电荷，就可以判断产生的二进制是1还是2.

多个存储元构成一个存储单元，多个存储单元构成一个存储体。

存储器芯片的基本原理

 MAR中的n位地址->2的n次方个存储单元

译码器根据MAR中给出的n位地址，将n位地址转化为10进制，将对应的10进制的字选线一个高电平的输入，比如：上图地址为000，对应10进制为0，所以将第0个字选线接入高电平，这样第一个存储字的存储元件都可以被接通，就可以读出对应每一位的二进制数字，接下来CPU将数据总线的二进制数字取走。

加入控制电路的作用：

1.  控制译码器，当地址总线向MAR中传入n位地址后，MAR中的电荷是不稳定的，加一个控制电路，可以控制译码器的开关，当MAR中的电荷稳定后，打开译码器。
2. 控制MDR，当输出信号稳定后，将MDR打开。给数据总线送入数据

片选线：控制信号输入端，集成块要想有效，片选信号就要有效。一般高电平有效，但当头上划线表示该信号低电平有效。

读控制线：当读控制线信号有效时，表示进行读操作。

写控制线：当写控制线信号有效时，表示进行写操作。

一般情况下读写分别为两条线，但还是有二般情况的，读写共用一条线，比如：WE上面划线表示低电平写，高电平读。

存储芯片由以下几个部分逻辑组成

 译码驱动：分为译码器和驱动器，驱动器保证了译码器输出电平是稳定有效的。

读写电路：包括了红色、绿色的线还有控制电路

一个芯片的金属引脚数量=线的数量

n位地址->地址线为n条->数据线为2的n次方条

除了金属引脚，还有接地引脚、供电引脚
