用MQTT.fx模拟温度设备联调阿里云IOT物联网平台

参考

阿里云iot入门（2）初识物模型及利用属性和事件上报数据

一、介绍

阿里云物联网平台是一个集成了设备管理、数据安全通信和消息订阅等能力的一体化平台。向下支持连接海量设备，采集设备数据上云；向上提供云端API，服务端可通过调用云端API将指令下发至设备端，实现远程控制。

MQTT.fx是一款基于Eclipse Paho使用Java语言编写的MQTT客户端，支持Windows、Mac和Linux操作系统，可用于验证设备是否可与物联网平台正常连接，并通过Topic订阅和发布消息。本文以Windows系统下MQTT.fx为例，介绍设备使用MQTT协议模拟接入物联网平台。

下载并安装MQTT.fx软件。MQTT.fx软件安装和使用说明，请参见MQTT.fx。

二、创建产品

1、新建产品

2、查看属性

3、查看上报主题

三、添加设备

1、添加设备

2、设备信息

四、用MQTT.fx模拟设备

1、创建一个温度模拟器

参考：如何计算MQTT签名参数 获取mqtt的连接签名参数

• 在左侧导航栏，选择设备管理 > 设备，进入设备页面。
• 在设备列表中，单击目标设备对应的查看按钮，进入设备详情页面。
• 在设备信息页签下，单击MQTT连接参数右侧的查看，获取MQTT签名参数信息。
  注意 其中clientId是mqttClientId值，请勿与设备的clientId混淆。MQTT连接参数的详细说明，请参见MQTT-TCP连接通信。

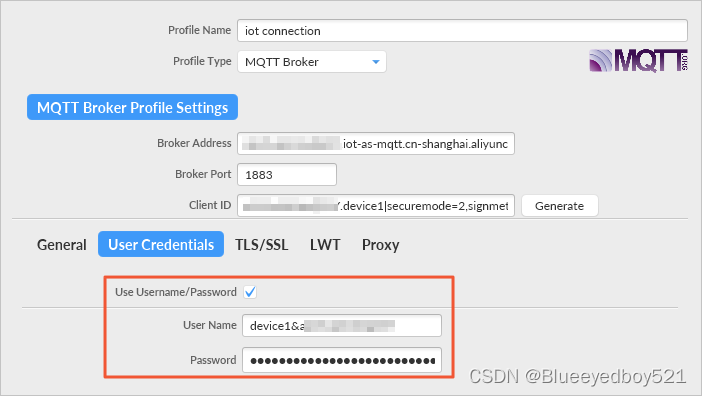

添加到MQTT.fx

2、发送信息

参考文档
https://help.aliyun.com/document_detail/89301.htm?spm=a2c4g.11186623.0.0.3d1b3d99SDJACT#section-g4j-5zg-12b

查看产品属性

查看属性上报topic

模拟上报

注意时间time一定要真实实时，否则报错6332

topic：/sys/a1kRPyuOfpd/temp_02/thing/event/property/post

{
  "id": "1235",
  "version": "1.0",
  "sys":{
      "ack":0
  },
  "params": {
    "CurrentHumidity": {
      "value": 12.2,
      "time": 1524448722000
    },
    "CurrentTemperature": {
      "value": 31.6,
      "time": 1524448722000
    }
  },
  "method": "thing.event.property.post"
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

界面查看上报信息

模拟上报事件

上报电量不足

/sys/a1jwSeD1EDU/mensuo1/thing/event/LowElectricityAlarm/post

{
  "id": "1235",
  "version": "1.0",
  "sys":{
      "ack":0
  },
  "params":{

  },
  "method": "thing.event.LowElectricityAlarm.post"
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14

上报智能门锁开门通知

了解参数

/sys/a1jwSeD1EDU/mensuo1/thing/event/DoorOpenNotification/post

{
  "id": "1235",
  "version": "1.0",
  "sys":{
      "ack":0
  },
  "params":{
    "KeyID":"1111",
    "LockType":2
  },
  "method": "thing.event.DoorOpenNotification.post"
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

查看上报日志

https://iot.console.aliyun.com/lk/monitor/log?pk=a1kRPyuOfpd&pn=%E6%B8%A9%E5%BA%A6%E4%BC%A0%E6%84%9F%E5%99%A82&dn=temp_02

配置服务端订阅

创建订阅

使用AMQP消费JavaSDK接入

https://help.aliyun.com/document_detail/143601.htm?spm=a2c4g.11186623.0.0.5d12fbc7vt2SZ5#concept-2340718

下载demo

下载Demo代码包

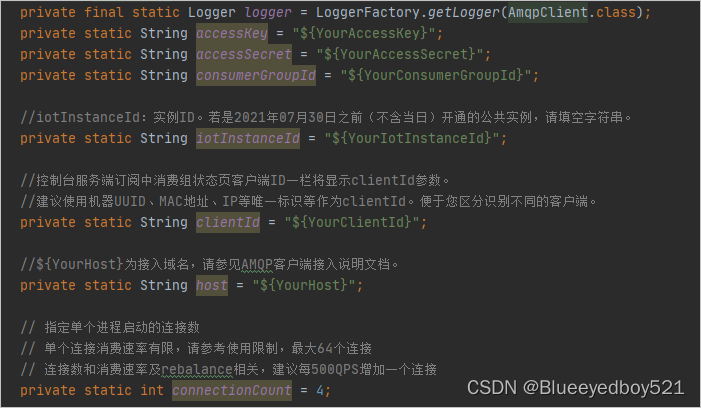

配置指南：

申请AccessKey

登录物联网平台控制台，将鼠标移至账号头像上，然后单击AccessKey管理，获取AccessKey ID和AccessKey Secret。
https://ram.console.aliyun.com/manage/ak?spm=5176.11485173.top-nav.dak.379559afZJzv8X

获取消费组ID

登录物联网平台控制台，在对应实例的规则引擎 > 服务端订阅 > 消费组列表查看您的消费组ID。

获取iotInstanceId

实例ID。您可在物联网平台控制台的实例概览页面，查看当前实例的ID。
若有ID值，必须传入该ID值。
若无实例概览页面或ID值，传入空值，即iotInstanceId = “”。

获取clientId

表示客户端ID，需您自定义，长度不可超过64个字符。建议使用您的AMQP客户端所在服务器UUID、MAC地址、IP等唯一标识。
AMQP客户端接入并启动成功后，登录物联网平台控制台，在对应实例的规则引擎 > 服务端订阅 > 消费组列表页签，单击消费组对应的查看，消费组详情页面将显示该参数，方便您识别区分不同的客户端。

获取host

参考：https://help.aliyun.com/document_detail/147356.htm?spm=a2c4g.11186623.0.0.6c767929IeDjdm#section-kiw-dh9-de0

${uid}.iot-amqp.${YourRegionId}.aliyuncs.com:${port}

### 最终配置

```java
private final static Logger logger = LoggerFactory.getLogger(AmqpClient.class);
    private static String accessKey = "LTAI5tMHxxxxxxx13Z8D3nY";
    private static String accessSecret = "AdAd746FxxxxxxA5Ydd";
    private static String consumerGroupId = "DEFAULT_GROUP";

    //iotInstanceId：实例ID。若是2021年07月30日之前（不含当日）开通的公共实例，请填空字符串。
    private static String iotInstanceId = "";

    //控制台服务端订阅中消费组状态页客户端ID一栏将显示clientId参数。
    //建议使用机器UUID、MAC地址、IP等唯一标识等作为clientId。便于您区分识别不同的客户端。
    private static String clientId = "123456789987654321";

    //${YourHost}为接入域名，请参见AMQP客户端接入说明文档。
    private static String host = "13246xxx0940.iot-amqp.cn-shanghai.aliyuncs.com";
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

## 用MQTT.fx模拟上报温湿度
可以看到日志
### 属性上报消息
```bash
15:44:57.163 [pool-1-thread-1] INFO com.aliyun.iotx.demo.AmqpClient - receive message,
 topic = /a1kRPyuOfpd/temp_02/thing/event/property/post,
 messageId = 1585538019430364673,
 content = {"deviceType":"CurrentTemperature","iotId":"sLomjhEuCDrTX2KQTU5x000000","requestId":"1235","checkFailedData":{},"productKey":"a1kRPyuOfpd","gmtCreate":1666856696337,"deviceName":"temp_02","items":{"CurrentHumidity":{"value":12.2,"time":1524448722000},"CurrentTemperature":{"value":31.6,"time":1524448722000}}}

1
2
3
4
5
6
7
8
9

下线消息

16:04:58.253 [pool-1-thread-2] INFO com.aliyun.iotx.demo.AmqpClient - receive message,
 topic = /as/mqtt/status/a1kRPyuOfpd/temp_02,
 messageId = 1585543057267769344,
 content = {"lastTime":"2022-10-27 16:04:57.473","iotId":"sLomjhEuCDrTX2KQTU5x000000","utcLastTime":"2022-10-27T08:04:57.473Z","clientIp":"121.31.14.28","utcTime":"2022-10-27T08:04:57.473Z","offlineReasonCode":200,"time":"2022-10-27 16:04:57.473","productKey":"a1kRPyuOfpd","deviceName":"temp_02","status":"offline"}

1
2
3
4
5

上线消息

16:05:30.841 [pool-1-thread-3] INFO com.aliyun.iotx.demo.AmqpClient - receive message,
 topic = /as/mqtt/status/a1kRPyuOfpd/temp_02,
 messageId = 1585543193989292544,
 content = {"lastTime":"2022-10-27 16:05:30.065","iotId":"sLomjhEuCDrTX2KQTU5x000000","utcLastTime":"2022-10-27T08:05:30.065Z","clientIp":"121.31.14.28","utcTime":"2022-10-27T08:05:30.065Z","time":"2022-10-27 16:05:30.065","productKey":"a1kRPyuOfpd","deviceName":"temp_02","status":"online"}

1
2
3
4
5
