Revit中为房间添加填充图例和“构件快速上色”

　　一、Revit中为房间添加填充图例

　　在建筑模型中，可以为房间添加填充图例，用不同的颜色区分不同的房间。

　　点击“注释”选项卡下的“颜色填充面板-颜色填充图例”，

　　如图1所示：



　　在视图界面合适的位置点击放置图例，在弹出的“选择空间类型和颜色方案”对话框中，选择“房间”，如图2所示。



　　选中放置的颜色填充图例，点击上下文选项卡“修改引颜色填充图例”的“编辑方案”选项，如图3所示。



　　在弹出的“编辑颜色方案”对话框中，可以根据实际需要对项目中的房间进行颜色编辑，如按名称显示不同颜色，或者按房间面积的不同显示不同颜色等，如图4所示。



　　二、Revit中如何给相应的构件快速上色？

　　可以使用，建模助手【综合模块】 → 元素上色功能。

　　1.点击任务栏的【元素上色】功能。



　　2.颜色选择：选择一种颜色为下面的构件上色，可以自定义颜色、透明度。

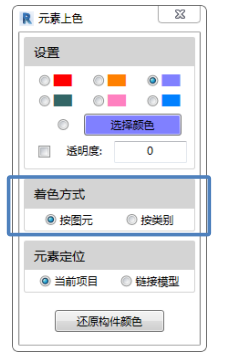

　　3.着色方式：可以是两种，按图元和按类别着色（按图元为单个构件着色；按类别为构件类别都着色如【结构柱】）。

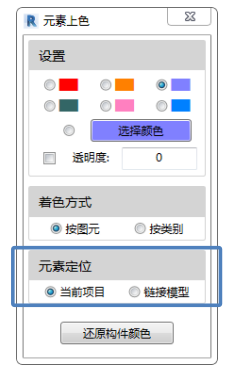

　　4.元素定位：可以选择点前项目和链接模型，选择需要着色的构件定位。



　　5.选择你需要着色的构件



​　　6.其它用法：如果非首次使用（已选择颜色），可以先选择构件，然后点击【元素上色】功能，达到构件快速上色的效果。
