DeepLabV1，2，3-笔记

V1

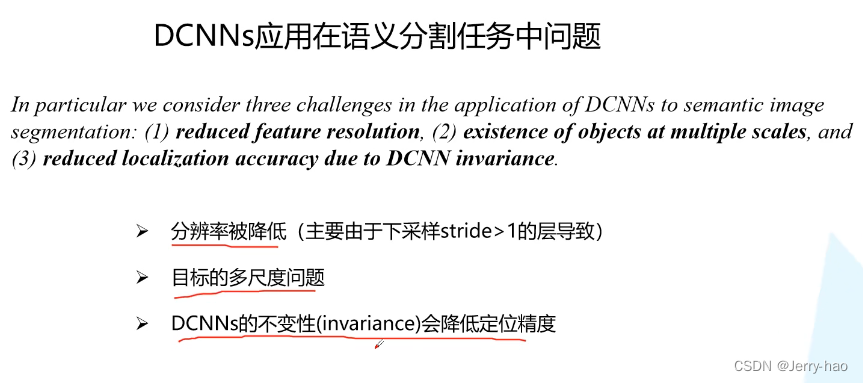

问题1：下采样让图像分辨率降低。

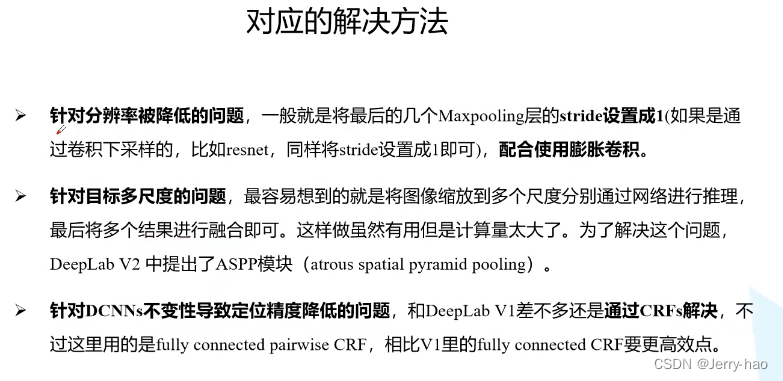

解决：膨胀卷积

问题2：空间不敏感

解决：使用CRF解决空间不变性，但是在V3中不用了，所以不用管了



与FCN网络呼应。把第一个全连接层变成卷积层，是7 X 7 X 4096 。7 X 7的卷积核，有4096个。

如果使用这个卷积层，会成为计算瓶颈。所以对它下采样，变成4X4或者3X3

实验表示，使用LageFOV 这种方式的卷积核效果最好

LargeFOV的backbone是VGG-16（D）

黑色框是改编了一点的VGG-16

V2









ASPP结构是重点：



 这里的feature map 是backbone输出的feature map，然后并联四个分支（这四个都是膨胀卷积）不同分支采用不同的膨胀系数。每个分支采用的膨胀系数不同，所以他的感受野不同，这样就可以实现一个多尺度的融合。经过实验要使用ASPP-L的结构。

 左边是各种配置的组合，右边说在VGG-16上IOU：65.76，而在ResNet101上IOU：68.72。

所以把backbone换成了 ResNet。

学习率的变化策略。

右上角公式：lr初始学习率，iter是步数，max_iter 整个过程中的步数

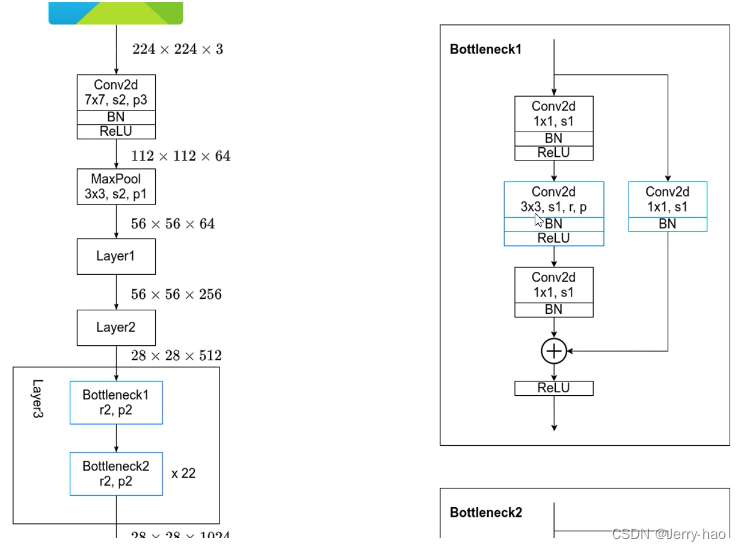

  在Layer3之前和 ResNet-101一样，

到Layer2为止就是下采样八倍了，所以Layer3之后的就不再下采样了。

在Layer3 的Bottleneck1 中的第二个卷积变成了膨胀卷积。（上图右面蓝色部分）

 Bottleneck2中无侧面的小卷积层

ASPP：并行通过4个卷积层，然后相加

然后双线性插值进行八倍上采样再输出。

V3

Multi-grid更合理的设置膨胀系数。

 CRF在V2中提升已经不高了，所以给移除了。

上面是联级模型，下面是aspp模型

训练的时候 会下采样16倍，在验证的时候，只下采样8倍。

因为训练的时候下采样16倍，batchsize可以说设置更大一点。验证时下采样还是16的话，验证结果会差一些，所以改成8了。

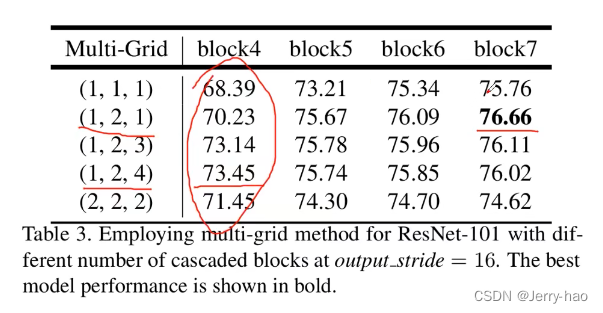

（只有联级模型有567） block5，6，7和4一样都是三个残差层组成的。

当使用级联模型的时候，有5，6，7那么使用（1，2，1）会获得最高的meanIOU

使用aspp时，只有4，那么使用（1，2，4）.

Multi-Grid那一列是膨胀系数基底，当block4中膨胀系数是2的时候：

（1，2，4）变成了（2，4，8）

block4是三个残差结构组成的，将三个残差结构的膨胀系数分别设置为2，4，8

所以下面的aspp选择了（1，2，4）



1）使用更大的尺寸。

2）在V2网络中 计算损失是在最后 28X28那个地方计算的损失，（没有上采样8倍还原到原图尺寸）。
