性能测试阶段6之行业流行性能监控工具

性能测试阶段6之行业流行性能监控工具
http://t.csdn.cn/FcpOt

01流行性能监控工具
1. Linux自带命令：Vmstat,Top
2. 机器监控工具： Nmon
- 物理机监控：Collectd + InfluxDB + Grafana
1. Docker +Mysql+ Redis一体化监控∶Prometheus + Grafana(node exporter, mysqld_exporter,redis_exporter,自定义exporter,全家桶)
2. 全链路Tracing 监控：Zipkin
系统级分析/调试工具

 02InfluxDB + Grafana 搭建

 2.1 ubuntu docker方式部署

2.1.1 influxDB部署
1. 安装docker：先切到顶级目录
- sudo su
- cd ../..
```
	# 关闭docker
	sudo systemctl stop docker

	# 卸载旧版本:
	sudo apt-get purge docker-ce

	# 安装新版本
	sudo apt update
	sudo apt-get -y install apt-transport-https ca-certificates curl software-properties-common
	curl -fsSL http://mirrors.aliyun.com/docker-ce/linux/ubuntu/gpg | sudo apt-key add -
	sudo add-apt-repository "deb [arch=amd64] http://mirrors.aliyun.com/docker-ce/linux/ubuntu $(lsb_release -cs) stable"
	sudo apt-cache madison docker-ce

	# 根据终端显示的版本选择一个
	sudo apt install docker-ce=5:19.03.1~3-0~ubuntu-bionic
	systemctl start docker
	sudo systemctl start docker
	sudo systemctl enable docker
	sudo docker info

	# 安装nvidia-docker 看业务
	sudo apt update
	sudo apt install nvidia-docker2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
```
1. 下载influxDB镜像：docker pull influxdb
2. 启动influxDB容器：docker start container id
3. 将新influxDB容器命名为jmeterdb,执行docker创建容器命docker run -d -p 8086:8086 -p 8083:8083 --name=jmeterdb influxdb
4. 执行如下命令进入容器内部：docker exec -it jmeterdb bash
5. 在容器内部创建jmeter数据库，用于收集JMeter发送的压测数据
6. 执行influx命令进入命令台
7. 执行类sql语句创建jmeter数据库:create database jmeter;
8. 创建完jmeter数据库之后执行如下命令验证数据库已经创建成功:show databases;
9. docker基础命令
```
	列出已下载docker镜像: 			|							docker images
	列出运行中的docker容器: 			|							docker ps
	列出运行中+已停止docker容器:		|							docker ps -a
	停止容器:						|							docker stop [docker container id]
	启动容器:						|							docker start [docker container id]
	删除容器: 						|							docker rm [docker container id]
1
2
3
4
5
6
```
2.1.2 Grafana 配置
1. 部署方法:Docker 部署
2. 下载镜像: docker pull grafana/grafana
3. 启动镜像: docker run -d -p 3000:3000 --name=jmeterGraf grafana/grafana
4. 访问Grafana的控制台链接，验证它已经运行正常
5. 默认用户名/密码:admin / admin，登录之后请跳过修改密码
6. 在Grafana中添加数据源
7. 选择Add data source
8. 找到InfluxDB
9. 单击选择该DB
10. 配置InfluxDB数据源
  - 输入URL : http://[hostname or IP]:8086
  - Access: browser
  - Database:jmeter
  - 其余参数保持默认
11. 在Grafana内导入JMeter Dashboard
12. 输入Home Dashboard页面，选择Import
13. 网上下载jmeter_dashboard.json文件
14. 将json文本复制/粘贴到 paste JSON文本框中
15. 单击Load按钮导入
16. 在DB name中选择InfluxDB
17. 单击Import 按钮完成 Dashboard 导入
18. 打开导入的JMeter Dashboard查看结果
2.2 centos docker方式部署

2.2.1 安装docker
- 参考此篇：http://t.csdn.cn/E8Yve
2.2.2 influxDB部署
- InfluxDB是一个用Go语言开发的开源分布式时序数据库，特别适合处理和分析资源监控数据，用于存储压测数据

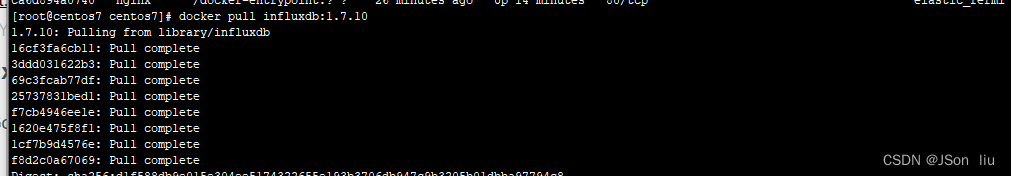

1. 下载镜像：docker pull influxdb:1.7.10

2. 新建容器网络：docker network create grafana

3. 运行容器:
```
 docker run -d --name=influxdb --network grafana -p 8086:8086 -v ${PWD}/influxdb/:/var/lib/influxdb/ influxdb:1.7.10
1
```
4. 创建数据库
- 方式1:
```
curl -i -XPOST http://localhost:8086/query --data-urlencode "q=CREATE DATABASE jmeter"
1
```
- 方式2:
  - 进入容器：docker exec -it influxdb influx
  - 执行语句：create database jmeter;
5. 创建数据库
- show databases;
- use jmeter;
- show measurements;
- select * from jmeter limit 3;
2.2.2 Grafana 配置
- 官网：https://hub.docker.com/r/grafana/grafana
- 度量分析与可视化图标展示工具，可以支持不用种类的数据源，用于将存储于InfluxDB中的数据以图表的形式展示出来
1. 下载Grafana镜像：docker pull grafana/grafana:6.6.2

2. 运行容器:
```
docker run -d --name grafana --network grafana -p 3000:3000 grafana/grafana:6.6.2
1
```
- 查看容器ip：
```
docker exec -it influxdb sh
cat /etc/hosts
1
2
```
3. 默认登陆账号: admin，密码: admin。

4. 配置数据源
```
URL: http://influxdb:8086
Database: jmeter
Min time interval: 5
1
2
3
```

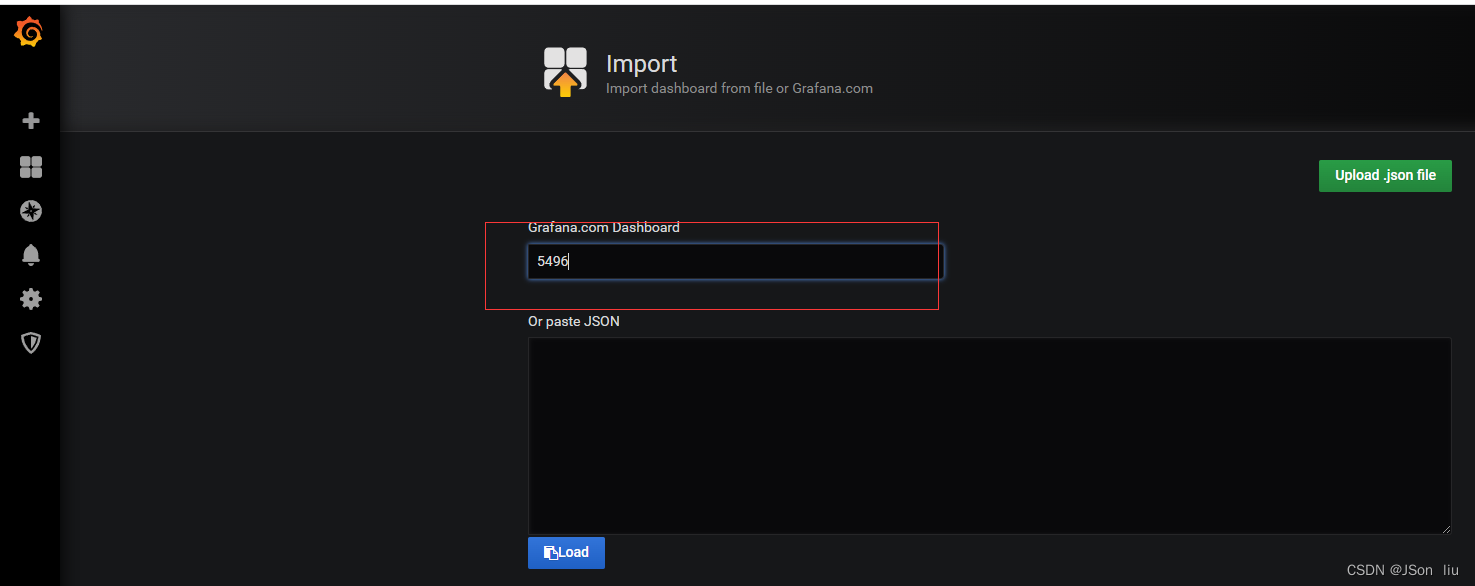

5. 导入dashboard
- 进入grafana官网：https://grafana.com/grafana/dashboards/
- 复制id
- 导入到grafana
2.3 jmeter配置

在JMeter中添加Backend Listener组件，用于收集数据并发送给influxdb
- 在Backend Listener implementation中选择
  InfluxdbBackendListenerClient（注意:必须使用jmeter 5.0以上版本，否则需要单独装插件才可以看到这个组件)
- 在influxdbURL中将实际的influxdb hostname填写进去
- 在application中填写应用名称
- 在testTitle中填写测试标题
- 其余配置保持不变
- 运行JMeter，然后在influxdb中检验是否已经能够接受到数据
- 在influxdb命令台中使用查询语句，检查是否已经能够收到数据
2.4 执行jmeter脚本
1. 方式1：gui运行
2. 命令行方式运行
  jmeter.sh -n -t /home/centos7/Desktop/jmeter_scripts/HTTP请求.jmx
2.5 报告查看

1. 查看结果树

2. 聚合报告

2. grafana报告

 03Prometheus + Grafana

3.1 安装java和配置环境变量

参考链接1：https://www.jb51.net/article/184780.htm
参考链接2：https://blog.csdn.net/slw213106/article/details/121854308

3.1.1 查看CentOS自带JDK是否已安装
- yum list installed |grep java
3.1.2 卸载CentOS系统自带Java环境
- 卸载JDK相关文件输入：yum -y remove java-1.8.0-openjdk*
- 卸载tzdata-java输入：yum -y remove tzdata-java.noarch
3.1.3 yum方式安装jdk
- 查看yum库中的Java安装包：yum -y list java*
- 将java-1.8.0的所有相关Java程序都安装上：yum -y install java-1.8.0-openjdk*
3.1.4 查看刚安装的Java版本信息
- java -version
- javac -version
3.1.5 查看java安装路径
```
[root@centos7 centos7]# which java
/usr/bin/java
[root@centos7 centos7]# ls -lrt /usr/bin/java
lrwxrwxrwx. 1 root root 22 Oct 23 23:26 /usr/bin/java -> /etc/alternatives/java
[root@centos7 centos7]# ls -lrt /etc/alternatives/java
lrwxrwxrwx. 1 root root 73 Oct 23 23:26 /etc/alternatives/java -> /usr/lib/jvm/java-1.8.0-openjdk-1.8.0.345.b01-1.el7_9.x86_64/jre/bin/java
1
2
3
4
5
6
```
3.1.6 配置环境变量（可跳过）
- ls /usr/lib/jvm/java-1.8.0-openjdk-1.8.0.345.b01-1.el7_9.x86_64/
- vi /etc/profile
```
#set java environment
JAVA_HOME=/usr/lib/jvm/java-1.8.0-openjdk-1.8.0.345.b01-1.el7_9.x86_64
JRE_HOME=$JAVA_HOME/jre
CLASS_PATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar:$JRE_HOME/lib
PATH=$PATH:$JAVA_HOME/bin:$JRE_HOME/bin
export JAVA_HOME JRE_HOME CLASS_PATH PATH
1
2
3
4
5
6
```
3.2 安装docker

1. 查看是否已安装docker：yum list installed |grep docker

2. 设置 stable 镜像仓库
```
yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
1
```
3. 更新 yum 软件包索引
```
yum makecache fast
1
```
4. 列出docker ce的版本
```
yum list docker-ce.x86_64  --showduplicates | sort -r
1
```
4. 安装docker ce版本(默认最新版本）
```
yum install docker-ce
1
```
5. 启动docker
```
systemctl start docker
docker info # 查看镜像信息
1
2
```
3.3 配置node_exporter

3.3.1 下载：
```
wget -c https://github.com/prometheus/node_exporter/releases/download/v0.18.1/node_exporter-0.18.1.linux-amd64.tar.gz
1
```
3.3.2 解压：
```
tar zxvf node_exporter-0.18.1.linux-amd64.tar.gz
mv node_exporter-0.18.1.linux-amd64 /usr/local/
/usr/local/node_exporter-0.18.1.linux-amd64/node_exporter --help
1
2
3
```
3.3.3 启动
```
/usr/local/node_exporter-0.18.1.linux-amd64/node_exporter &
1
```
3.3.4 查看启动进程和端口号
- ps -ef |grep node_exporter
- netstat -naop |grep 9100 或 netstat -lnp |grep 9100
- kiss -9 pid # 杀进程(第二列值)
3.4 安装和配置promethus

3.4.1 下载
```
wget -c https://github.com/prometheus/prometheus/releases/download/v2.15.1/prometheus-2.15.1.linux-amd64.tar.gz
1
```
3.4.2 解压
```
 tar zxvf prometheus-2.15.1.linux-amd64.tar.gz
mv prometheus-2.15.1.linux-amd64 /usr/local/
1
2
```
3.4.3 修改prometheus.yml配置
- vi /usr/local/prometheus-2.15.1.linux-amd64/prometheus.yml
```
  - job_name: 'centos7'
    static_configs:
    - targets: ['192.168.88.133:9100']
1
2
3
```
3.4.4 启动prometheus
- 进入prometheus目录：
```
cd /usr/local/prometheus-2.15.1.linux-amd64/
1
```
- 启动：
```
./prometheus --config.file="prometheus.yml" &
1
```
3.4.6 prometheus启动常见报错

1. 报错信息：“opening storage failed: lock DB directory: resource temporarily unavailable”
- 解决方案：直接删除lock目录
  rm -rf /data/lock
2. 报错信息：“error starting web server: listen tcp 0.0.0.0:9090: bind: address already in use”
- 解决方案：
  - 安装lsof：yum install lsof -y
  - 获取9090端口pid：lsof -i:9090
  - 强制杀死进程：kill -9 pid
3.5 安装&配置grafana

3.5.1 安装grafana

1. docker 方式安装
- 拉取镜像并启动容器
```
docker run -d --name=grafana -p 3000:3000 grafana/grafana
1
```
- 访问：http://192.168.88.133:3000/login
  - 初始账号密码：admin/admin
2. 本地安装
```
# yum localinstall grafana-6.5.2-1.x86_64.rpm
# /sbin/chkconfig --add grafana-server        # 配置开机启动
# systemctl daemon-reload						# 重载所有修改过的配置文件
# systemctl start grafana-server				     # 启动grafana-server
# systemctl status grafana-server				# 查看状态
# sudo systemctl enable grafana-server.service	# 设置开机启动
# rpm -e --nodeps # 删除grafana
1
2
3
4
5
6
7
```
3.5.2 配置grafana数据源

1. 点击Add data source

2. 配置数据源

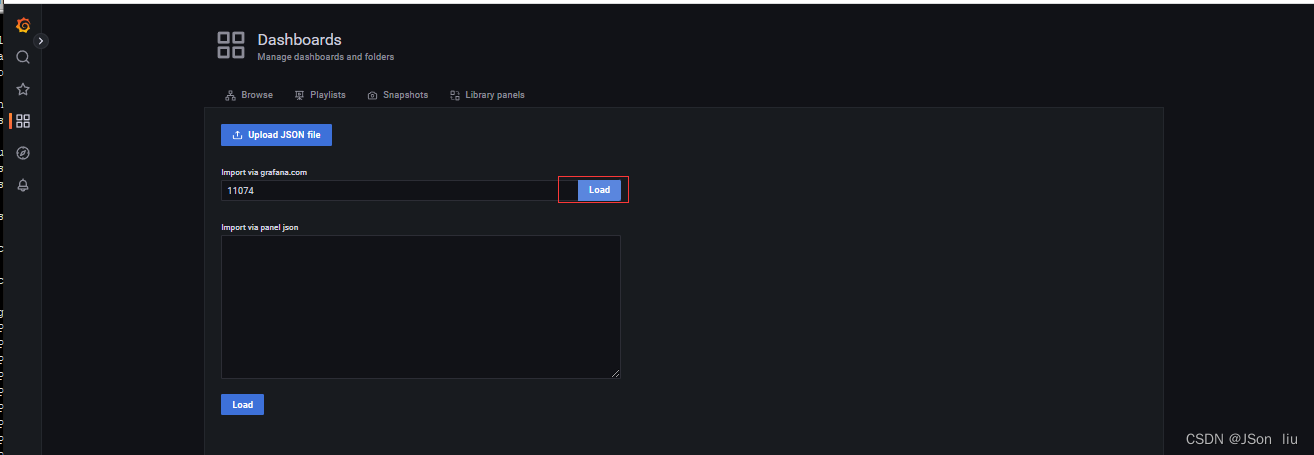

3.5.3 导入dashboard
- ID:11074/8919
3.6 安装redis

3.6.1 docker方式(本文采用此方式）
```
docker search redis
docker run -d --name redis -p 6379:6379 redis # 拉取镜像并启动容器
docer exec -it redis redis-cli # 进入容器并连接
1
2
3
```
3.6.2 源码包方式

1. 下载
```
wget -c http://download.redis.io/releases/redis-5.0.7.tar.gz
1
```
2. 解压
```
tar zxvf redis-5.0.7.tar.gz
1
```
3. 编译
```
cd redis-5.0.7
make
1
2
```
3.7 安装nginx
```
# docker search nginx
# docker pull nginx
# docker run -d -p 80:80 --name d7group-nginx -v /usr/local/nginx/conf/default.conf:/etc/nginx/conf.d/default.conf -v /usr/local/nginx/conf/nginx.conf:/etc/nginx/nginx.conf -v /usr/local/dockerfile/nginx/logs:/var/log/nginx:rw f7bb5701a33c
1
2
3
```
安装centos image
```
docker pull centos:7.2.1511
1
```
3.8 安装mysql

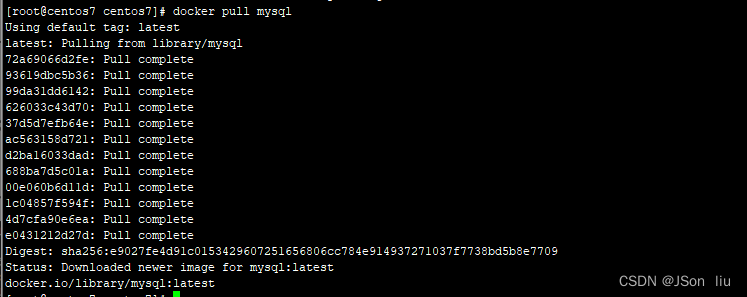

3.8.1 下载镜像

docker pull mysql

3.8.2 启动镜像
```
docker run  --name mysql \
-v /usr/local/mysql/data:/var/lib/mysql \
-v /usr/local/mysql/conf/conf.d:/etc/mysql/conf.d \
-p 3307:3306 -e MYSQL_ROOT_PASSWORD=123456 -d mysql:latest
1
2
3
4
```
3.8.3 用户授权

1. 登录已启动的MySQL容器
docker exec -it mysql bash

2. 使用启动命令中-e MYSQL_ROOT_PASSWORD设置的密码，登录MySQL
mysql -uroot -p

3. 执行权限命令
- 方案1：
```
create user root@'192.168.88.133' identified by '123456';
grant all privileges on databas_name.* to root@'192.168.88.133';
ALTER USER 'root'@'192.168.88.133' IDENTIFIED WITH mysql_native_password BY '123456';
1
2
3
```
- 方案2：
```
alter user 'root'@'%' identified by '123456'; # 修改root用户密码
alter user 'root'@'%' identified with mysql_native_password by '123456'; # 创建用户
grant all on *.* to 'root'@'%';  # 并给root用户分配权限
flush privileges; # 配置生效
1
2
3
4
```

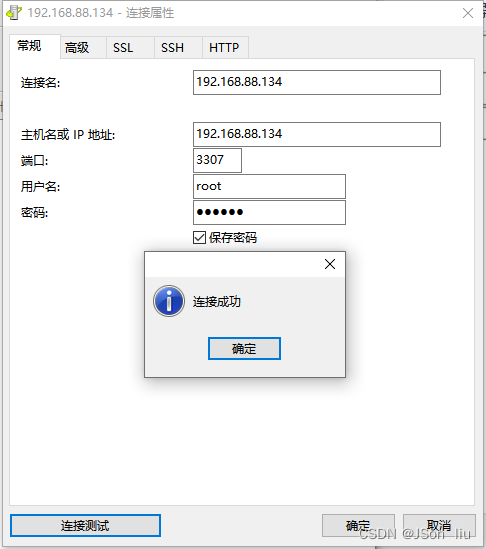

3.8.4 连接校验

 3.9 安装tomcat

1. 解压：tar zxvf tomcat.tar.gz

2. 编辑application.yaml文件修改mysql和redis
- vi vi /usr/local/tomcat/blog/ROOT/WEB-INF/classes/application.yaml
3. 修改dockerfile文件
- vi /usr/local/tomcat/tomcat8/Dockerfile
4. 构建tomcat imagess

5. 启动容器
```
docker run -d -p 9004:8080 -p 9995:9995 --name 7dgroup-tomcat -v /usr/local/tomcat/blog/ROOT/:/apache-tomcat-8.5.9/webapps/ROOT/ -v /usr/local/tomcat/blog/logs:/apache-tomcat-8.5.9/logs:rw -e CATALINA_OPTS="-Dcom.sun.management.jmxremote
-Dcom.sun.management.jmxremote.port=9995
-Djava.rmi.server.hostname=192.168.88.135 -Dcom.sun.management.jmxremote.ssl=false
-Dcom.sun.management.jmxremote.authenticate=false
-Dcom.sun.management.jmxremote.rmi.port=9995" 5bd17a80d903
1
2
3
4
5
```
5. 进入容器
docker exce -it 58221ba31525 /bin/bash

3.10 创建influxdb

3.10.1 docker方式

1. 拉取镜像
docker pull influxdb

2. 启动容器
docker run -d --name=influxdb -p 8086:8086 -v /usr/local/influxdb/:/var/lib/influxdb/ influxdb:1.8.6

3. 进入容器
docker exec -it influxdb influx

4.
创建数据库：create database jmeter;

3.10.2 RPM方式
```
# yum localinstall influxdb-1.7.9.x86_64.rpm
# systemctl start influxdb				     #启动grafana-server
# systemctl status influxdb				#查看状态
1
2
3
```
3.11 安装jmeter&配置数据源
相关阅读:
【论文笔记】An Image Patch is a Wave: Phase-Aware Vision MLP
SpringCloud无介绍快使用，Nacos集群和Nginx代理（二十）
线程与进程
 Boolean注入攻击
 【Android】修改Apk中资源文件
 集成底座POC演示流程说明
 java计算机毕业设计菲特尼斯健身管理系统设计与实现MyBatis+系统+LW文档+源码+调试部署
 统计二进制中1的个数
 strict模式表
 视频学习|Springboot在线学习系统
原文地址：https://blog.csdn.net/weixin_45912307/article/details/120169158

01流行性能监控工具

02InfluxDB + Grafana 搭建

2.1 ubuntu docker方式部署

2.1.1 influxDB部署

2.1.2 Grafana 配置

2.2 centos docker方式部署

2.2.1 安装docker

2.2.2 influxDB部署

2.2.2 Grafana 配置

2.3 jmeter配置

2.4 执行jmeter脚本

2.5 报告查看

03Prometheus + Grafana

3.1 安装java和配置环境变量

3.1.1 查看CentOS自带JDK是否已安装

3.1.2 卸载CentOS系统自带Java环境

3.1.3 yum方式安装jdk

3.1.4 查看刚安装的Java版本信息

3.1.5 查看java安装路径

3.1.6 配置环境变量（可跳过）

3.2 安装docker

3.3 配置node_exporter

3.3.1 下载：

3.3.2 解压：

3.3.3 启动

3.3.4 查看启动进程和端口号

3.4 安装和配置promethus

3.4.1 下载

3.4.2 解压

3.4.3 修改prometheus.yml配置

3.4.4 启动prometheus

3.4.6 prometheus启动常见报错

3.5 安装&配置grafana

3.5.1 安装grafana

1. docker 方式安装

2. 本地安装

3.5.2 配置grafana数据源

3.5.3 导入dashboard

3.6 安装redis

3.6.1 docker方式(本文采用此方式）

3.6.2 源码包方式

3.7 安装nginx

安装centos image

3.8 安装mysql

3.8.1 下载镜像

3.8.2 启动镜像

3.8.3 用户授权

3.8.4 连接校验

3.9 安装tomcat

3.10 创建influxdb

3.10.1 docker方式

3.10.2 RPM方式

3.11 安装jmeter&配置数据源
