Windows保护模式（八）TLB&控制寄存器

TLB

TLB（Translation Lookaside Buffer）是 CPU 内部用于缓存线性地址与物理地址映射关系的表。

TLB结构

• ATTR：属性
  • 在10-10-12分页模式下：ATTR = PDE属性 & PTE属性
  • 在2-9-9-12分页模式下：ATTR = PDPTE属性 & PDE属性 & PTE属性
• LRU：统计信息
  由于TLB的大小有限，因此当TLB被写满、又有新的地址即将写入时，TLB就会根据统计信息来判断哪些地址是不常用的，从而将不常用的记录从TLB中移除。

注意：

• 不同的CPU，TLB大小不同
• 只要Cr3发生变化，TLB立即刷新，一核一套TLB
• 由于操作系统的高2G映射基本不变，因此如果Cr3改了，TLB刷新的话，重建高2G以上很浪费。所以PDE和PTE中有个G标志位（当PDE为大页时，G标志位才起作用），如果G位为1，刷新TLB时将不会刷新PDE/PTEG位为1的页，当TLB写满时，CPU根据统计信息将不常用的地址废弃，保留最常用的地址

TLB种类

TLB在X86体系的CPU中的实际应用最早是从Intel的486CPU开始的，在X86体系的CPU中，一般都设有如下4组TLB:

• 第一组：缓存一般页表（4K字节页面）的指令页表缓存（Instruction-TLB）；
• 第二组：缓存一般页表（4K字节页面）的数据页表缓存（Data-TLB）；
• 第三组：缓存大尺寸页表（2M/4M字节页面）的指令页表缓存（Instruction-TLB）；
• 第四组：缓存大尺寸页表（2M/4M字节页面）的数据页表缓存（Data-TLB）

实验

体验TLB的存在

实验在 2-9-9-12 分页的环境下进行。代码如下：

#include
#include
#include

void *p1, *p2;

unsigned int val1, val2, val3;
unsigned int plt1, plt2;
const unsigned int plt0 = 0xC0000000;

__declspec(naked) void callGate() {
    __asm {
        push 0x30
        pop fs
        pushad
        pushfd
    }
    //将 p1 对应物理页挂到 0 地址处
    plt1 = ((unsigned int) p1 >> 9 & 0x7FFFF8) | 0xC0000000;
    *(unsigned int *) plt0 = *(unsigned int *) plt1;
    *(unsigned int *) (plt0 + 4) = *(unsigned int *) (plt1 + 4);
    //读取 0 地址处内存
    val1 = *(unsigned int *) 0;
    //将 p2 对应物理页挂到 0 地址处
    plt2 = ((unsigned int) p2 >> 9 & 0x7FFFF8) | 0xC0000000;
    *(unsigned int *) plt0 = *(unsigned int *) plt2;
    *(unsigned int *) (plt0 + 4) = *(unsigned int *) (plt2 + 4);
    //读取 0 地址处内存
    val2 = *(unsigned int *) 0;
    //刷新 TLB
    __asm {
        mov eax, cr3
        mov cr3, eax
    }
    //读取 0 地址处内存
    val3 = *(unsigned int *) 0;

    __asm {
        popad
        popfd
        retf
    }
}


int main() {
    unsigned char buf[] = {0, 0, 0, 0, 0x48, 0};
    p1 = VirtualAlloc((void *) 0x600000, 0x1000, MEM_COMMIT | MEM_RESERVE, PAGE_EXECUTE_READWRITE);
    p2 = VirtualAlloc((void *) 0x700000, 0x1000, MEM_COMMIT | MEM_RESERVE, PAGE_EXECUTE_READWRITE);
    printf("%X %X\n", (int) p1, (int) p2);
    if (p1 == NULL || p2 == NULL) {
        printf("[-] VirtualAlloc failed.");
        return 0;
    }
    *(unsigned int *) p1 = 0x123;
    *(unsigned int *) p2 = 0x456;
    printf("callGate: %X\n", callGate);
    system("pause");
    __asm {
        pushad
        pushfd
        call fword ptr buf
        popfd
        popad
        push 0x3b
        pop fs
    }
    printf("val1: %X\nval2: %X\nval3: %X\n", val1, val2, val3);
    return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70

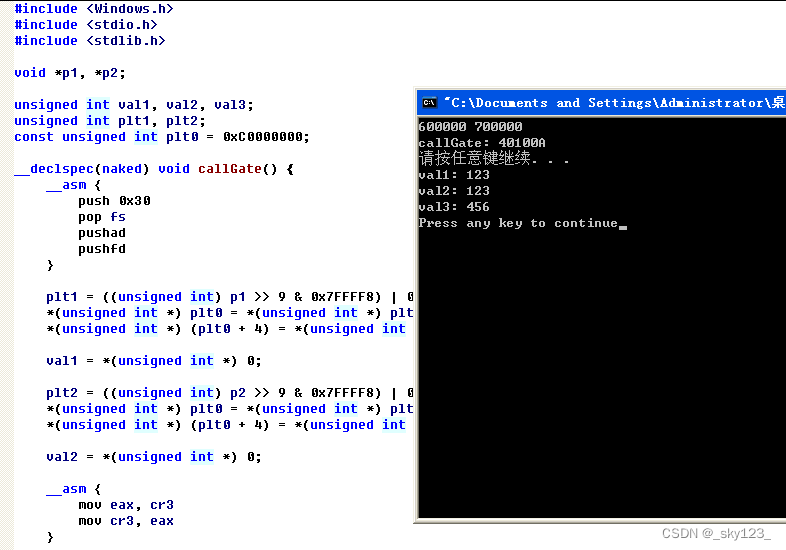

运行结果：

可以发现：

• 在 val1 被赋值完成后，即使 0 地址被挂上了新的物理页，再对 val2 进行赋值，val1 和 val2 输出的值是相同的。
• 在 Cr3 刷新后，0地址没有被挂上新的物理页，对 val3 进行赋值后，val3 却输出了新的值。

这是因为 Cr3 刷新前，0 地址第一次被val1访问时，线性地址与物理地址的对应关系被写入了 TLB 中，因此在对 val2 赋值时，TLB 的记录没有被刷新，访问的还是原来的物理页。

体验全局页的意义

将前面的代码做如下改动：

由于 p1 的 PLT 写入 0 地址对应 PLT 时将 G 位 置 1，刷新 TLB 时不会更新该数据。

INVLPG指令的意义

在上一实验代码的基础上使用 INVLPG 指令刷新 0 地址对于的 TLB 数据，结果在 PLT 的 G 位置 1 的情况下依然能刷新。

控制寄存器

描述

控制寄存器用于控制和确定CPU的操作模式。控制寄存器有五个，分别是：Cr0 Cr1 Cr2 Cr3 Cr4。其中Cr1保留，Cr3为页目录表基址。

Cr0寄存器

结构图：

• PE位：启用保护（Protecction Enable）标志

  • PE=1：保护模式
  • PE=0：实地址模式

  这个标志仅开启段级保护，而没有启用分页机制
  若要启用分页机制，那么PE和PG标志都要置位

• PG位：分页机制标志

  • PG=1：开启了分页机制
  • PG=0：未开启分页机制

  在开启这个标志位之前必须已经或者同时开启PE标志

  • PG=0且PE=0：处理器工作状态为实地址模式
  • PG=0且PE=1：处理器工作状态为没有开启分页机制的保护模式
  • PG=1且PE=0：不存在。在PE没有开启的情况下无法开启PG
  • PG=1且PE=1：处理器工作状态为开启了分页机制的保护模式

• WP位：写保护（Write Proctect）标志
  对于Intel 80486或以上的CPU，CR0的16位是写保护标志
  当设置该标志时，处理器会禁止超级用户程序（例如特权级0的程序）向用户级只读页面执行写操作

  当CPL<3的时候：

  • 如果 WP=0 可以读写任意用户级物理页，只要线性地址有效
  • 如果 WP=1 可以读取任意用户级物理页，但对于只读的物理页，则不能写

Cr2寄存器

描述：
当CPU访问某个无效页面时，会产生缺页异常，此时，CPU会将引起异常的线性地址存放在CR2中。
结构图：

当CPU访问某个无效页面时，会产生缺页异常，此时，CPU会将引起异常的线性地址存放在CR2中。

Cr4寄存器

结构图：

• PAE：
  • PAE=1：2-9-9-12分页
  • PAE=0：10-10-12分页
• PSE：大页（PS=1）是否有效
