Frp内网穿透win系统实录

前言

由于实验室的某些原因，分配了一台win10的服务器（QAQ），但是由于服务器在内网，无法访问。因此采用了内网穿透了一波，和上回内网穿透相比，这回配置win10内网是真的头大，而且还存在几个Bug,有待完善/(ㄒoㄒ)/~~。上回linux下的内网穿透可以参考之前这篇博客
基于Docker的Frp内网穿透部署。

先简单说一下配置

• 客户端：自己笔记本,win10系统
• 内网服务器：win10系统
• 外网服务器：ubuntu10.04

公网服务器端配置

首先，需要先租台服务器，这里随便租了台腾讯云的服务器，不是打广告 。

之后，就需要开始frp配置了,这里有两种配置方式，2选1即可

基于Docker配置

注意：

• 这里没有配置Docker的小伙伴可以食用这篇博客Ubuntu安装docker教程
• 需要放行相应端口（可以直接图形化界面放行，也可以命令行形式放行，请自行百度）

1.创建文件

# 创建存放目录
sudo mkdir /etc/frp
# 创建frps.ini文件
sudo vi /etc/frp/frps.ini

2.编写frps.ini文件内容

[common]
# 监听端口
bind_port = 7000
# 面板端口
dashboard_port = 7500
# 登录面板账号设置，就是网上说的公网：IP的账号和密码
dashboard_user = admin  #根据所需设置，我在这里设置为服务器的账号密码
dashboard_pwd = XXXXXXX
# 设置http及https协议下代理端口（非重要）
vhost_http_port = 7080
vhost_https_port = 7081

# 身份验证，可以自己设置，建议设置复杂点。
token = 12345678

3.运行代码

sudo docker run --restart=always --network host -d -v /etc/frp/frps.ini:/etc/frp/frps.ini --name frps snowdreamtech/frps

简单文件配置

1.首先创建一个frp文件夹（没啥实际作用，就是看得整洁）

mkdir frp

2.下载frp文件

下载地址：https://github.com/fatedier/frp/releases

wget https://github.com/fatedier/frp/releases/download/v0.33.0/frp_0.33.0_linux_amd64.tar.gz
tar -zxvf frp_0.33.0_linux_amd64.tar.gz

也可以自己选择下载版本，右键复制下载地址即可，然后在前面键入wget命令，如上方所示

3.修改frps.ini文件

cd frp_0.33.0_linux_amd64
vi frps.ini

[common]
# 监听端口
bind_port = 7000
# 面板端口
dashboard_port = 7500
# 登录面板账号设置
dashboard_user = admin  #根据所需设置，我在这里设置为服务器的账号密码
dashboard_pwd = XXXXXXX
# 设置http及https协议下代理端口（非重要）
vhost_http_port = 7080
vhost_https_port = 7081

# 身份验证，可以自己设置，建议设置复杂点。
token = 12345678

4.启动服务

./frps -c frps.ini

貌似也可以后台启动或者开机自动启动的命令，有需要的小伙伴可以百度查看。

内网服务器端配置

frpc配置

1.下载frp压缩包

我们需要下载同样版本的frp压缩包

下载网址：https://github.com/fatedier/frp/releases

直接下载在本地就可以

2.配置frpc.ini文件

[common]
tls_enable = true
# server_addr为FRPS服务器IP地址
server_addr =X.X.X.X
# server_port为服务端监听端口，bind_port
server_port = 7000
# 身份验证
token = 12345678

[ssh]
type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 2288

3.启动服务

启动服务的命令

frpc.exe -c frpc.ini

注意：
在后面可能会出现这样的Bug:Create server listener error, listen tcp 0.0.0.0:7000: bind: address already,需要杀死到frp的进程

netstat -tanlp

找到端口所占进程的pid，杀死掉

kill -9 PID

参考资料：Create server listener error, listen tcp 0.0.0.0:7000: bind: address already

安装OpenSSH服务

OpenSSH原理补充

想直接安装的小伙伴可以跳过图示部分，直接进行安装。

具体免密SSH连接的原理就如下图所画内容所示。

OpenSSH原理补充(结束)

配置完成以上内容后，以为可以直接连接服务器，但是出现了Connnection failed的错误，后来百度一波发现WIN系统需要配置OpenSSH.

完成OpenSSH的添加。
之后就要进一步设置

计算机右键->管理->服务->OPENSSH　SERVER&&OPENSSH　Authentication

改图引用资料：https://www.cnblogs.com/kxqblog/p/16080477.html

配置连接

先在本地（客户端）生成公钥，当然，本地也是需要安装openssh的，在cmd下执行下面的命令。

注意：本地（客户端）指的是我的笔记本电脑

ssh-keygen -t rsa

一路回车即可

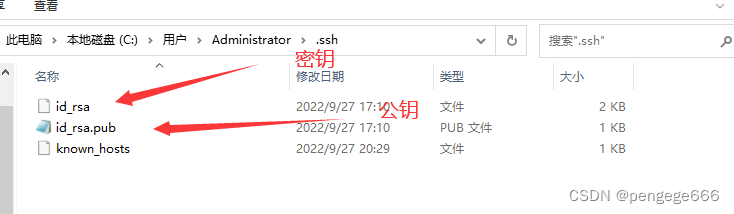

接着，在笔记本电脑中C:\Users\Administrator\.ssh进入到C盘，可以看到以下文件

到服务端C:\Users\Administrator\.ssh创建authorized_keys（没有后缀）文件。然后将密钥的文件内容复制到authorized_keys中。

紧接着，到服务器的C:\ProgramData\ssh，打开sshd_config文件进行修改。

找到 #StrictModes yes 改成 StrictModes no

确保以下3条没有被注释
PubkeyAuthentication yes
AuthorizedKeysFile	.ssh/authorized_keys
PasswordAuthentication yes #表示开启密码登录

这里注意，如果用私钥登录则注释掉前一句的PasswordAuthentication yes

确保以下2条有注释掉
#Match Group administrators
#       AuthorizedKeysFile __PROGRAMDATA__/ssh/administrators_authorized_keys

#设置访问盘符
ChrootDirectory C:\

之后就重启服务

net stop sshd
net start sshd

再次运行即可

frpc.exe -c frpc.ini

XShell和Xftp连接

最为简单的连接是cmd黑窗口的形式进行连接，但是这样就不能同时管理多个服务器。同时由于首次接触到免密的登入，还是有点懵，因此简单记录一下。

• 先记录一下SSH连接

ssh -p 2288 公网IP # -o StrictHostKeyChecking=no(可加可不加，当时是出现了一个bug加的这个选项 )

• XShell连接
  1.新建会话


  浏览-》用户密钥

  选择导入，到本地的C:\Users\Administrator\.ssh的公钥导入即可连接

• Xftp
  Xftp的连接方式和XShell的使用方式相同，因此不再记录。

最后的最后，存在的Bug.代填坑

• Xftp貌似只能访问ChrootDirectory 指定的盘符（因此我将盘符设置为C盘，话说之前配置linux系统都没出现这种问题QAQ）

由于本人是前几天配置的服务，隔天写的文章，全靠回忆，如果错误的地方也有待改进QWQ

推荐参考资料：
✳✳✳https://www.cnblogs.com/kxqblog/p/16080477.html
