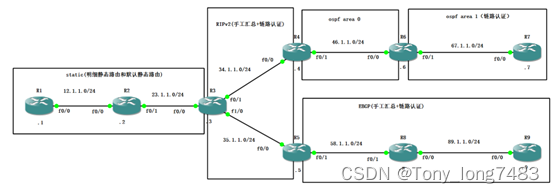

思科设备路由综合配置

1.配置接口IP地址
R1#conf t
R1(config)#int f0/0
R1(config-if)#ip add 12.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#ip add 1.1.1.1 255.255.255.255
R1(config-if)#no shutdown
R2#conf t
R2(config)#int f0/0
R2(config-if)#ip add 12.1.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config)#int f0/1
R2(config-if)#ip add 23.1.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config)#int loopback 1
R2(config-if)#ip add 2.2.2.1 255.255.255.255
R2(config-if)#no shutdown
R3#conf t
R3(config)#int f0/0
R3(config-if)#ip add 23.1.1.3 255.255.255.0
R3(config-if)#no shutdown
R3(config)#int f0/1
R3(config-if)#ip add 34.1.1.3 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#int f1/0
R3(config-if)#ip add 35.1.1.3 255.255.255.0
R3(config-if)#no shutdown
R3(config)#int loopback 1
R3(config-if)#ip add 3.3.3.1 255.255.255.255
R3(config-if)#no shutdown
R3(config)#int loopback 2
R3(config-if)#ip add 3.3.3.1 255.255.255.255
R3(config-if)#no shutdown
R4#conf t
R4(config)#int f0/0
R4(config-if)#ip add 34.1.1.4 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#int f0/1
R4(config-if)#ip add 46.1.1.4 255.255.255.0
R4(config-if)#no shutdown
R4(config)#int loopback 1
R4(config-if)#ip add 4.4.4.1 255.255.255.255
R4(config-if)#no shutdown
R4(config-if)#int loopback 2
R4(config-if)#ip add 4.4.4.1 255.255.255.255
R4(config-if)#no shutdown
R4(config)#int loopback 10
R4(config-if)#ip add 10.1.1.4 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#int loopback 20
R4(config-if)#ip add 10.1.2.4 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#int loopback 30
R4(config-if)#ip add 10.1.3.4 255.255.255.0
R4(config-if)#no shutdown
R5#conf t
R5(config)#int f0/0
R5(config-if)#ip add 35.1.1.5 255.255.255.0
R5(config-if)#no shutdown
R5(config-if)#int f0/1
R5(config-if)#ip add 58.1.1.5 255.255.255.0
R5(config-if)#no shutdown
R5(config)#int loopback 1
R5(config-if)#ip add 5.5.5.1 255.255.255.255
R5(config-if)#no shutdown
R5(config-if)#int loopback 2
R5(config-if)#ip add 5.5.5.1 255.255.255.255
R5(config-if)#no shutdown
R6#conf t
R6(config)#int f0/0
R6(config-if)#ip add 46.1.1.6 255.255.255.0
R6(config-if)#no shutdown
R6(config-if)#int f0/1
R6(config-if)#ip add 67.1.1.6 255.255.255.0
R6(config-if)#no shutdown
R6(config)#int loopback 1
R6(config-if)#ip add 6.6.6.1 255.255.255.255
R6(config-if)#no shutdown
R6(config-if)#int loopback 2
R6(config-if)#ip add 66.66.66.1 255.255.255.255
R6(config-if)#no shutdown
R7# conf t
R7(config)#int f0/0
R7(config-if)#ip add 67.1.1.7 255.255.255.0
R7(config-if)#no shutdown
R7(config)#int loopback 1
R7(config-if)#ip add 7.7.7.1 255.255.255.255
R7(config-if)#no shutdown
R8#conf t
R8(config)#int f0/1
R8(config-if)#ip add 58.1.1.8 255.255.255.0
R8(config-if)#no shutdown
R8(config-if)#int f0/0
R8(config-if)#ip add 89.1.1.8 255.255.255.0
R8(config-if)#no shutdown
R8(config)#int loopback 1
R8(config-if)#ip add 8.8.8.2 255.255.255.255
R8(config-if)#no shutdown
R9#conf t
R9(config)#int f0/0
R9(config-if)#ip add 89.1.1.9 255.255.255.0
R9(config-if)#no shutdown
R9(config)#int loopback 1
R9(config-if)#ip add 9.9.9.1 255.255.255.255
R9(config-if)#no shutdown
R9(config)#int loopback 10
R9(config-if)#ip add 172.16.1.1 255.255.255.0
R9(config-if)#no shutdown
R9(config-if)#int loopback 20
R9(config-if)#ip add 172.16.2.1 255.255.255.0
R9(config-if)#no shutdown
R9(config-if)#int loopback 30
R9(config-if)#ip add 172.16.3.1 255.255.255.0
R9(config-if)#no shutdown
2.配置静态路由
R1(config)#ip route 0.0.0.0 0.0.0.0 12.1.1.2
R2(config)#ip route 1.1.1.1 255.255.255.255 12.1.1.1
R2(config)#ip route 3.3.3.1 255.255.255.255 23.1.1.3
R3(config)#ip route 12.1.1.0 255.255.255.0 23.1.1.2
R3(config)#ip route 1.1.1.1 255.255.255.255 23.1.1.2
R3(config)#ip route 2.2.2.1 255.255.255.255 23.1.1.2

3.配置RIP
（1）配置基本功能
R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#no auto-summary
R3(config-router)#network 3.0.0.0
R3(config-router)#network 34.0.0.0
R3(config-router)#network 35.0.0.0

R4(config)#router rip
R4(config-router)#version 2
R4(config-router)#no auto-summary
R4(config-router)#network 4.0.0.0
R4 (config-router)#network 34.0.0.0
R4(config-router)#network 10.0.0.0
R5(config)#router rip
R5(config-router)#version 2
R5(config-router)#no auto-summary
R5(config-router)#network 5.0.0.0
R5(config-router)#network 35.0.0.0

（2）配置路由汇总
R4(config)#int f0/0
R4(config-if)#ip summary-address rip 10.1.0.0 255.255.0.0 //在接口上对路由汇总
（3）配置链路认证
R5(config)#int f0/0
R5(config-if)#ip rip authentication mode md5
R5(config)#key chain r5
R5(config-keychain)#key 1
R5(config-keychain-key)#key-string abc123
R5(config)#int f0/0
R5(config-if)#ip rip authentication key-chain r5
R3(config)#key chain r3
R3(config-keychain)#key 1
R3(config-keychain-key)#key-string abc123
R3(config)#int f1/0
R3(config-if)#ip rip authentication mode md5
R3(config-if)#ip rip authentication key-chain r3
4.配置EIGRP
（1）配置基本功能
R5(config)#router eigrp 100
R5(config-router)#no auto-summary
R5(config-router)#network 55.55.55.1 0.0.0.0
R5(config-router)#network 58.1.1.0 0.0.0.255
R8(config)#router eigrp 100
R8(config-router)#no auto-summary
R8(config-router)#network 8.8.8.1 0.0.0.0
R8(config-router)#network 58.1.1.0 0.0.0.255
R8(config-router)#network 89.1.1.0 0.0.0.255
R9(config)#router eigrp 100
R9(config-router)#no auto-summary
R9(config-router)#network 9.9.9.1 0.0.0.0
R9(config-router)#network 89.1.1.0 0.0.0.255
R9(config-router)#network 172.16.1.0 0.0.0.255
R9(config-router)#network 172.16.2.0 0.0.0.255
R9(config-router)#network 172.16.3.0 0.0.0.255

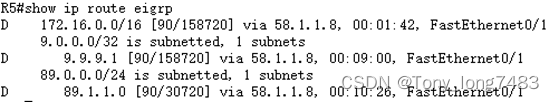

（2）配置路由汇总
R9(config)#int f0/0
R9(config-if)#ip summary-address eigrp 100 172.16.0.0 255.255.0.0

（3）配置链路认证
R8(config)#key chain r8
R8(config-keychain)#key 1
R8(config-keychain-key)#key-string abc123
R8(config)#int f0/0
R8(config-if)#ip authentication mode eigrp 100 md5
R8(config-if)#ip authentication key-chain eigrp 100 r8
R9(config)#key chain r9
R9(config-keychain)#key 1
R9(config-keychain-key)#key-string abc123
R9(config)#int f0/0
R9(config-if)#ip authentication mode eigrp 100 md5
R9(config-if)#ip authentication key-chain eigrp 100 r9
5.配置OSPF
（1）配置基本功能
R4(config)#router ospf 110
R4(config-router)#router-id 4.4.4.1
R4(config-router)#network 46.1.1.0 0.0.0.255
R4(config-router)#network 46.1.1.0 0.0.0.255 area 0
R4(config-router)#network 44.44.44.1 0.0.0.0 area 0
R6(config)#router ospf 110
R6(config-router)#router-id 6.6.6.1
R6(config-router)#network 46.1.1.0 0.0.0.255 area 0
R6(config-router)#network 6.6.6.1 0.0.0.0 area 0
R6(config-router)#network 67.1.1.0 0.0.0.255 area 1
R7(config)#router ospf 110
R7(config-router)#router-id 7.7.7.1
R7(config-router)#network 67.1.1.0 0.0.0.255
R7(config-router)#network 7.7.7.1 0.0.0.0 area 1
（2）配置链路认证
R7(config-router)#int f0/0
R7(config-if)#ip ospf authentication message-digest
R7(config-if)#ip ospf message-digest-key 1 md5 abc123
R6(config)#int f0/1
R6(config-if)#ip ospf authentication message-digest
R6(config-if)#ip ospf message-digest-key 1 md5 abc123
