Wincc报表教程(SQL数据库的建立，wincc在数据库中保存和查询数据，调用Excel模板把数据保存到指定的位置和打印功能)

Wincc v7.5报表教程

• 目录
• 一、概述
• • 1.1 前言
  • 1.2 主要功能
  • 1.3 使用的软件
• 二、Wincc链接SQL Server数据库
• • 2.1 前言
  • 2.2 数据库说明
  • • 2.2.1 数据库连接说明
    • 2.2.2 功能说明
  • 2.3 SQL server建库和建表
  • 2.4 建立wincc变量、画面
  • • 2.4 1、新建项目：
    • 2.4.2、设备运行相关变量
  • 2.5 按钮脚本
  • • 2.5.1随机数生成按钮
    • 2.5.2 保存按钮
• 三、查询wincc保存的数据
• • 3.1、SQL Sever查询数据
  • 3.2“I/O查询” 按钮
  • 3.3 “MSHFlexGrid控件 查询”
• 四、数据导出EXCEL并保存、查询
• • 4.1 数据导出到模板中
  • 4.2 以日期命名并指定文件夹保存
  • 4.3Excel在Web Browser控件中显示
• 五、打印EXCEL
• • 5.1设置首选打印机
  • 5.2新建“打印报表的表格”
  • 5.3更新"生成报表"按钮
• 六、结束语

目录

一、概述

1.1 前言

在工业生产中很多设备的数据是需要记录的，例如产能、所损耗的电能等都需要定时的记录，作为分析企业生产运营情况的依据。
本文以WinCC V7.5 SP1为例，介绍WinCC如何实现设备运行数据记录并通过报表的形式展现统计数据，如图1所示:

                      图一
1

1.2 主要功能

可以实现如下功能：
自动记录各设备的运行数据
自动统计各设备的运行时间
按设备、日期呈现报表
按日期和设备编号以EXCEL表格保存数据
可打印存有设备运行数据的表格

1.3 使用的软件

本文档所使用的各软件版本如下：
操作系统版本：Window10 专业版
WinCC 版本: SIMATIC WinCC V7.5 SP1
Office版本： Microsoft Office 2019

二、Wincc链接SQL Server数据库

2.1 前言

本章主要是介绍WINCC7.5 用VB来读写SQL server数据库，网上有不少这类例子，实现功能的方法也很多，但是在运行过程中，或多或少的发现有些关键点没有提及到。

2.2 数据库说明

2.2.1 数据库连接说明

名称

说明

备注

数据库名

Hong

表名

DataTableTest

用户名

无

密码

无

数据源

DESKTOP-VFDPROG

DESKTOP-VFDPROG：是我的计算机名，根据实际修改，也可以使用IPWINCC

2.2.2 功能说明

代码

功能

说明

insert

增加

把数据写入到数据库（insert)

update

修改

修改T_ID显示的数据(update)

delete

删除

删除T_ID显示的数据(delete)

select

查询

查询T_ID_A的数据(select)

注：
insert、update、delete、select是PL/SQL对数据库操作的关键字，SQLServer、MySQL、Oracle等均支持。

更多语句功能详见网址：
链接: www.w3school.com.cn.

2.3 SQL server建库和建表

我用的是2019版本的，其他版本的相差无几
1、在开始—>所有程序，找到方框中箭头的那个单击，如下图所示：

倘若没有，请先安装SQL Server 2019

2、然后，弹出下面图片,记住这个服务器名称 后面的值，这个等会程序中会用到，

3、点击 链接，右键“数据库” 点击 “新建数据库” 这是建库


4、然后在“数据库名称(N)”中输入数据库名字，点“确定”。这个名字用英文，我测试，所有名字随便取得

5、新建好了之后，点“数据库” ,就出现了下图信息
6、然后在库“Hong”下面 的“表” 右键—>“新建”—>点击“表（T）”，就出现下图,这是建表，

建表的意思就是建立一个小房间，这个房间专门用来存放某一个单独业务数据，比如专门存放某一个设备启停和产量等信息

7、进入下图，下面这个图是建字段，字段是用来存放设备中的属性，例如编号，时间、电能、停止电能和产量等等

列名就是填写数据英文名称，
数据类型 是字符、数字、浮点要选的类型都不一样，这个数据类型也很重要，它涉及到保存数据的长度，如果选错了，保存数据就会有问题。
不同的数据库都会详细介绍各个类型的使用场景，数据库基础知识我就不介绍了，随便找一个对于数据库的教学视频或者书都会介绍。
允许Null值意思是是否允许这一个值为空。
就是说当保存一个设备编号为1，开始电能为114KW的数据时候，允许为空的情况下，保存数据的时候，如果SQL语句中对于dev_no的值没取到，或者丢失，则这条数据也会保存，那么最终保存到数据库的信息就是编号为空，年龄为开始电能为114KW

8、
注：其中ID需要改成标识，标识增量为1，如下图所示：

9、填好信息后，保存，就会弹出下面图片，这个是填写表的名字，就是给这个小房间弄一个名字，例如DataTableTest


到这里，数据库的建库建表就完成了，这个是鼠标操作，还可以用SQL语句来建表，或者直接拿别的地方导出的库文件直接导入到这个数据库，前提是同类型数据库。

2.4 建立wincc变量、画面

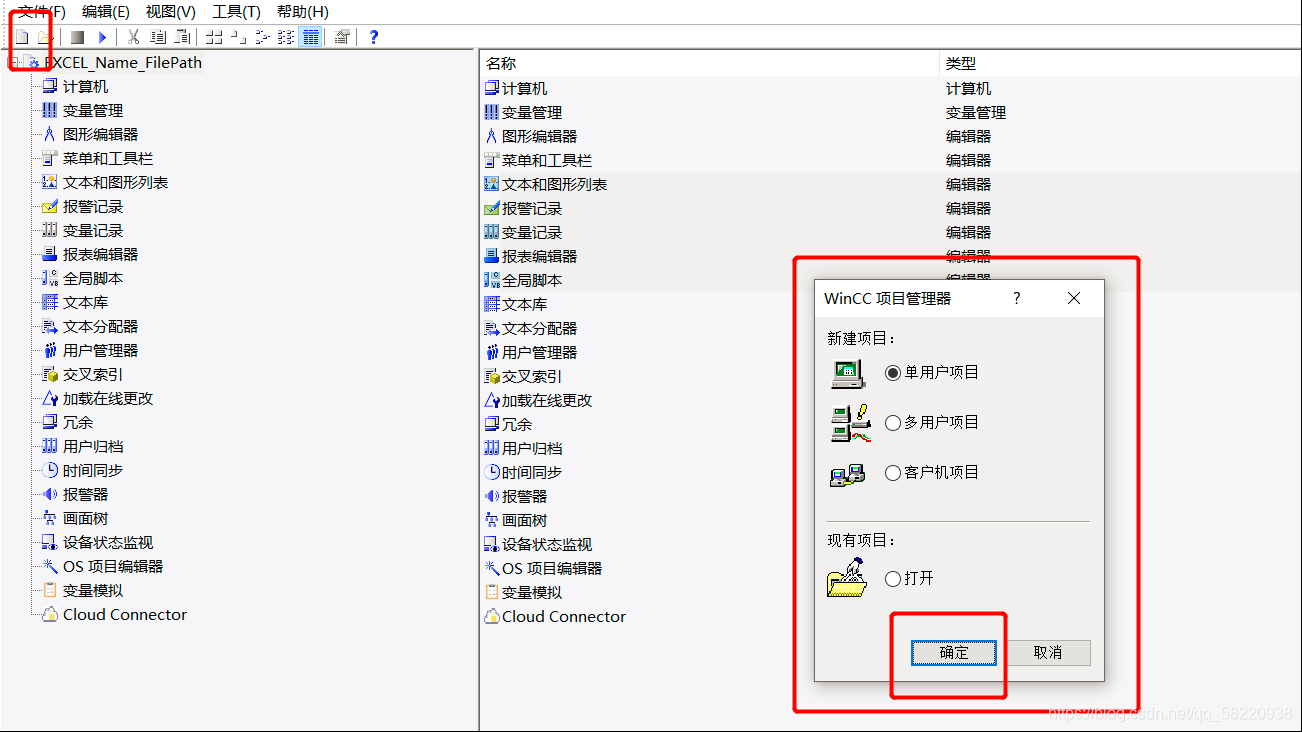

2.4 1、新建项目：

Wincc_report_H
