• Haproxy配合Nginx搭建Web集群部署实验

    Haproxy配合Nginx搭建Web集群部署实验

    Haproxy概述

    HAProxy是可提供高可用性、负载均衡以及基于TCP和HTTP应用的代理，是免费、快速并且可靠的一种解决方案。HAProxy非常适用于并发大（并发达1w以上）web站点，这些站点通常又需要会话保持或七层处理。HAProxy的运行模式使得它可以很简单安全的整合至当前的架构中，同时可以保护web服务器不被暴露到网络上。

    常见的Web集群调度器

    目前常见的Web集群调度器分为软件和硬件，软件通常使用开源的LVS、Haproxy、Nginx

    LVS性能最好，但是搭建相对复杂；Nginx的upstream模块支持集群功能，但是对集群节点健康检查功能不强，高并发没有Haproxy好

    硬件一般使用的比较多的是F5，也有很多人使用梭子鱼、绿盟等国内产品

    Haproxy应用分析

    LVS在企业应用中抗负载能力很强，但内存不足

    LVS不支持正则处理，不能实现动静分离

    对于大型网站，LVS的实施配置复杂，维护成功相对较高

    Haproxy是一款可提供高可用性、负载均衡、及基于TCP和HTTP应用的代理的软件

    适用于负载大的Web站点

    运行在硬件上可支持数万计的并发连接的连接请求

    HAProxy的主要特性

    可靠性和稳定性非常好，可以与硬件级的F5负载均衡设备相媲美：
最高可以同时维护40000-50000个并发连接，单位时间内处理的最大请求数为20000个，最大处理能力可达10Git/s:
支持多达8种负载均衡算法，同时也支持会话保持
支持虚机主机功能，从而实现web负载均衡更加灵活
支持连接拒绝、全透明代理等独特的功能
拥有强大的ACL支持，用于访问控制
其独特的弹性二叉树数据结构，使数据结构的复杂性上升到了0(1)，即数据的查寻速度不会随着数据条目的增加而速度有所下降
支持客户端的keepalive.功能，减少客户端与haproxy的多次三次握手导致资源浪费，让多个请求在一个tcp连接中完成
支持TcP加速，零复制功能，类似于mmap机制：
支持响应池(response buffering)
支持RDP协议
基于源的粘性，类似nginx的ip hash.功能，把来自同一客户端的请求在一定时间内始终调度到上游的同一服务器
更好统计数据接口，其w©b接口显示后端集群中各个服务器的接收、发送、拒绝、错误等数据的统计信息
基于http认证
详细的健康状态检测，wb接口中有关于对上游服务器的健康检测状态，并提供了一定的管理功能
基于流量的健康评估机制
基于命令行的管理接口
日志分析器，可对日志进行分析

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18

    Haproxy调度算法原理

    Haproxy支持多种调度算法，最常用的有以下：

    1、RR（Round Robin）RR算法是最简单常用的一种算法，及轮询调度

    2、LC （Least Connections）最小连接数算法，根据后端的节点连接数大小动态分配前端请求。

    3、SH（Source Hashing）基于来源访问调度算法，用于一些有Session会话记录在服务器端的场景，可以基于来源的IP、Cookie等做集群调度

    4、static-rr 表示根据权重

    5、source 表示根据请求源IP

    6、uri 表示根据请求的URI，做cdn需使用

    7、hdr（name） 表示根据HTTP请求头来锁定每一次HTTP请求

    8、rdp-cookie（name） 表示根据cookie（name）来锁定并哈希每一次TCP请求

    LVS、Nginx、Haproxy的区别

    LVS基于Linux操作系统内核实现软负载均衡，而Haproxy和Nginx是基于第三方应用实现的软负载均衡

    LVS是可实现4层的IP负载均衡技术，无法实现基于目录、URL的转发。而HAProxy和Nginx都可以实现4层和7层技术，Haproxy可提供TCP和HTTP应用的负载均衡综合解决方案

    LVS因为工作在ISO模型的第四层，其状态监测功能单一，而HAProxy在状态监测方面功能更丰富、强大，可支持端口、URL、脚本等多种状态检测方式

    HAProxy功能强大，但整体性能低于4层模式的LVS负载均衡

    Nginx主要用于Web服务器或缓存服务器。Nginx的upstream模块虽然也支持群集功能，但是对群集节点健康检查功能不强，性能没有Haproxy好

    Haproxy搭建Web群集

    环境配置
    主机IP地址所需软件/安装包/工具
    Haproxy-Server20.0.0.59haproxy-1.5.19.tar.gz
    Nginx-Server120.0.0.56nginx-1.12.0.tar.gz
    Nginx-Server220.0.0.57nginx-1.12.0.tar.gz
    部署Haproxy服务器（20.0.0.59）
    关闭防火墙，将安装Haproxy所需软件包传到/opt目录下
    systemctl stop firewalld
setenforce 0

cd /opt
haproxy-1.5.19.tar.gz

    • 1
    • 2
    • 3
    • 4
    • 5
    编译安装Haproxy
    yum install -y pcre-devel bzip2-devel gcc gcc-c++ make

tar zxvf haproxy-1.5.19.tar.gz
cd haproxy-1.5.19/
make TARGET=linux2628 ARCH=x86_64
make install

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    参数说明：

    TARGET=linux26ARCH=x86_64
    内核版本系统位数，64位系统

    使用uname -r查看内核，如：2.6.18-371.el5，此时该参数用TARGET=linux26；kernel大于2.6.28的用TARGET=linux2628

    Haproxy服务器配置
    mkdir /etc/haproxy
cp examples/haproxy.cfg /etc/haprox y/

cd /etc/haproxy/
vim haproxy.cfg
global		#全局配置，主要用于定义全局参数，属于进程级的配置，通常和操作系统配置有关
--4~5行--修改，定义haproxy日志输出设置和日志级别，local0为日志设备，默认存放到系统日志
		log /dev/log   local0 info		#修改
        log /dev/log   local0 notice	#修改
        #log loghost    local0 info
        maxconn 4096			#最大连接数，需考虑ulimit -n限制，推荐使用10240
--8行--注释，chroot运行路径，为该服务自设置的根目录，一般需将此行注释掉
        #chroot /usr/share/haproxy
        uid 99					#用户UID
        gid 99					#用户GID
        daemon					#守护进程模式
		nbproc 1				#添加，设置并发进程数，建议与当前服务器CPU核数相等或为其2倍

defaults   	#配置默认参数，这些参数可以被用到Listen，frontend，backend组件
		log     global			#引入global定义的日志格式
        mode    http			#模式为http（7层代理http，4层代理tcp）
        option  httplog			#日志类别为http日志格式
        option  dontlognull		#不记录健康检查日志信息
        retries 3				#检查节点服务器失败次数，连续达到三次失败，则认为节点不可用
        redispatch				#当服务器负载很高时，自动结束当前队列处理比较久的连接
        maxconn 2000			#最大连接数，“defaults”中的值不能超过“global”段中的定义
        #contimeout 5000        #设置连接超时时间，默认单位是毫秒
        #clitimeout 50000       #设置客户端超时时间，默认单位是毫秒
        #srvtimeout 50000       #设置服务器超时时间，默认单位是毫秒
        timeout http-request 10s 	#默认http请求超时时间
        timeout queue 1m   		#默认队列超时时间
        timeout connect 10s		#默认连接超时时间，新版本中替代contimeout，该参数向后兼容
        timeout client 1m		#默认客户端超时时间，新版本中替代clitimeout，该参数向后兼容
        timeout server 1m		#默认服务器超时时间，新版本中替代srvtimeout，该参数向后兼容
        timeout http-keep-alive 10s		#默认持久连接超时时间
        timeout check 10s		#设置心跳检查超时时间


--删除下面所有listen项--，添加
listen  webcluster 0.0.0.0:80	#haproxy实例状态监控部分配置，定义一个名为webcluster的应用
        option httpchk GET /test.html	#检查服务器的test.html文件
        balance roundrobin				#负载均衡调度算法使用轮询算法roundrobin
        server inst1 192.168.10.15:80 check inter 2000 fall 3		#定义在线节点
        server inst2 192.168.10.16:80 check inter 2000 fall 3

参数说明-----------------------------------------------------------------
balance roundrobin		#负载均衡调度算法
#轮询算法：roundrobin；最小连接数算法：leastconn；来源访问调度算法：source，类似于nginx的ip_hash

check inter 2000		#表示启用对此后端服务器执行健康检查，设置健康状态检查的时间间隔，单位为毫秒
fall 3					#表示连续三次检测不到心跳频率则认为该节点失效
若节点配置后带有“backup”表示该节点只是个备份节点，仅在所有在线节点都失效该节点才启用。不携带“backup”，表示为主节点，和其它在线节点共同提供服务。

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52

    image-20220803163159172

    image-20220803164234492

    image-20220803164639837

    image-20220803165453775

    添加haproxy系统服务
    cp /opt/haproxy-1.5.19/examples/haproxy.init /etc/init.d/haproxy
chmod +x /etc/init.d/haproxy
chkconfig --add /etc/init.d/haproxy

ln -s /usr/local/sbin/haproxy /usr/sbin/haproxy
service haproxy start	或	/etc/init.d/haproxy start

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    image-20220803170036933

    nginx服务器部署（20.0.0.56 20.0.0.57）
    关闭防火墙
    systemctl stop firewalld
setenforce 0

    • 1
    • 2
    安装nginx

    通过编译安装的方式安装Nginx

    方法一：通过编译安装的方式安装Nginx
#安装依赖关系包
yum -y install pcre-devel zlib-devel gcc gcc-c++ make
#新建用户和组便于管理
useradd -M -s /sbin/nologin nginx

#切换至opt目录，将下载好的压缩包传进来解压
cd /opt
tar -zxf nginx-1.22.0.tar.gz

#切换至解压后的目录下编译
cd nginx-1.22.0

./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-http_stub_status_module

#安装
make && make install -j4

#做软连接，让系统识别nginx的操作命令
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
#将nginx命令加入服务
cd /lib/systemd/system
vim nginx.service
#!/bin.bash
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecReload=/usr/bin/kill -s HUP $MAINPID
ExecStop=/usr/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41

    配置网络源安装nginx

    方法二：
systemctl stop firewalld
setenforce 0
cd /etc/yum.repos.d
ls
mkdir repo_bak
mv CentOS-* repo_bak    #备份
ls
vim nginx.repo
[nginx]
name=nginx.repo
baseurl=https://nginx.org/packages/centos/7/$basearch/
enabled=1
gpgcheck=0

yum clean all && yum makecache
#创建站点目录
echo "this is web1 liy" > /usr/local/nginx/html/test.html
cat /usr/local/nginx/html/index.html

yum install -y nginx

#重新加载单元.启动服务
systemctl daemon-reload
systemctl start nginx

#查看是否能成功启动
netstat -ntap |grep nginx
http://20.0.0.57
#创建站点目录
echo "this is 57" > /usr/share/nginx/html/index.html
cat /usr/share/nginx/html/index.html

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32

    image-20220803172410973

    image-20220803172456159

    image-20220803175311888

    nginx yum 安装

    方法三：
rpm -Uvh  http://nginx.org/packages/centos/7/noarch/RPMS/nginx-release-centos-7-0.el7.ngx.noarch.rpm

yum -y install nginx
systemctl start nginx

#查看是否能成功启动
netstat -ntap |grep nginx
http://20.0.0.57
#创建站点目录
echo "this is 57" > /usr/share/nginx/html/index.html
cat /usr/share/nginx/html/index.html

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    网页验证:

    image-20220803175706684

    image-20220803175720651

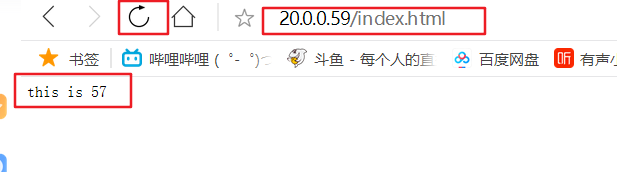

    客户端验证
    http://20.0.0.59/index.html

    • 1

    image-20220803175941385

    nx
    http://20.0.0.57
    #创建站点目录
    echo “this is 57” > /usr/share/nginx/html/index.html
    cat /usr/share/nginx/html/index.html


###### 网页验证:

[外链图片转存中...(img-vAilRU8t-1659576444162)]

[外链图片转存中...(img-9hX9LCKP-1659576444162)]

##### 客户端验证


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9

    http://20.0.0.59/index.html


[外链图片转存中...(img-J9evJ77g-1659576444163)]

![image-20220803175958510](https://img-blog.csdnimg.cn/img_convert/bec878bd61e03add35d396ea52147e0d.png)

    • 1
    • 2
    • 3
    • 4
