【花雕体验】12 搭建ESP32C3之Arduino开发环境

1、连接 ESP32-C3 和 PC，安装驱动（CH343）
（1）WCH官网下载驱动
https://www.wch.cn/downloads/CH343SER_EXE.html

（2）运行安装

（3）查看端口（COM和LPT）
将ESP32-C3开发板通过USB线接入PC电脑
此电脑——鼠标右键——管理——设备管理器——端口

小贴士：
无法识别的原因有多种，一是可以更换电脑上的不同USB接口，二是也要注意更换Type-C接口的USB连接线，因为有可能是接口接触不良，或是USB连接线的质量不佳，多试试直到有效识别出开发板。

2、通过串口调试助手，验证开发板
（1）在微软应用商店搜索：串口调试助手，并安装（使用其他调试助手也可以）

（2）打开串口调试助手，波特率设为921600，字符编码为GB2312 GBK，语音为简体中文

（3）打开串口，可以查看ESP32-C3开发板的一些基本情况
偶然发现，每块ESP32-C3都有自己的Mac码，这块是6055f9774244

（4）发送 ok，可以进入Luatos主页

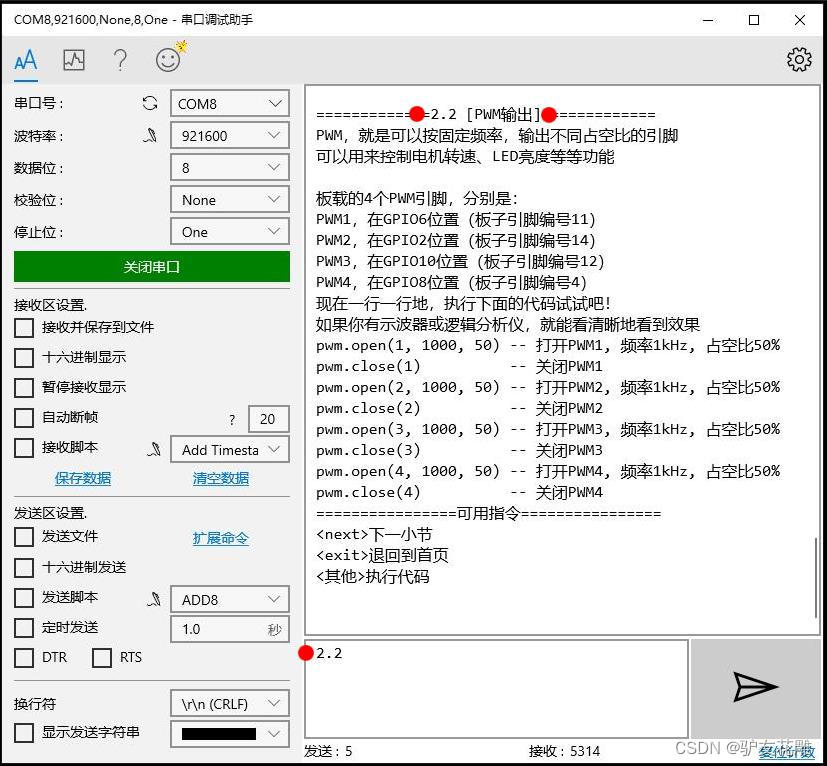

（5）发送 2.2，进入[PWM输出]

3、下载安装Arduino IDE（已经安装的可以跳过）
https://www.arduino.cc/en/software

4、添加ESP32C3开发板
（1）打开Arduino IDE，点击左上角的“文件>>首选项”，在“附加开发板管理器网址”一栏中填写：
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json

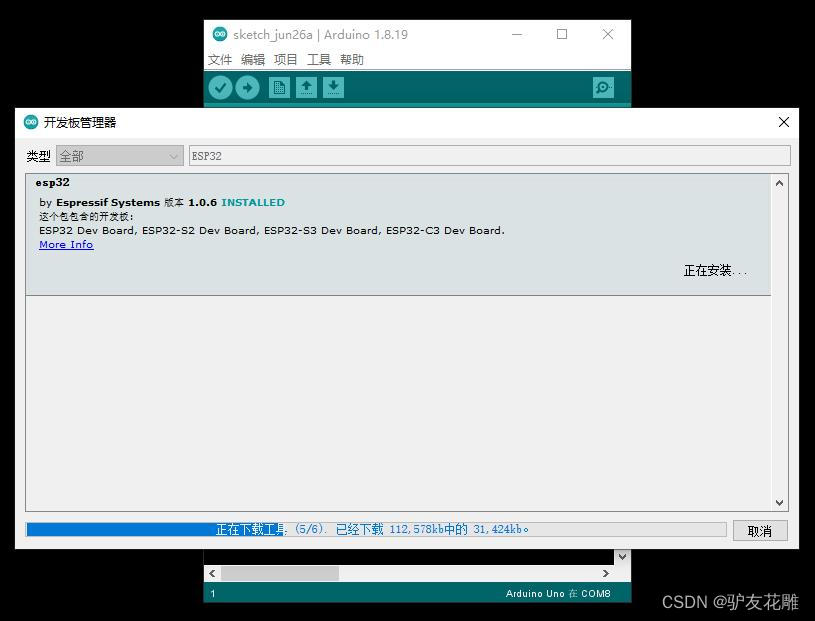

（2）打开开发板管理器，搜索“ESP32”,这里选择版本“2.0.2”进行更新（原来有安装过ESP32，好像是1.0.6）

（3）选择开发板，这里选择了“RISC-V ESP32-C3”

（4）Flash Mode 选择 “DIO”

（5）最终的配置如图

5、烧录测试程序
（1）测试程序：快速闪烁双LED灯，串口输出“合宙ESP32-C3开发板”

/*【花雕体验】12 搭建ESP32C3之Arduino开发环境
  测试程序：快速闪烁双LED灯，串口输出“合宙ESP32-C3开发板”
*/

#define     LED_D4     12
#define     LED_D5     13

void setup() {
  Serial.begin(115200);
  pinMode(LED_D4, OUTPUT);
  pinMode(LED_D5, OUTPUT);
}

void loop() {
  Serial.println("Hello world!");
  Serial.println("合宙ESP32-C3开发板");
  Serial.println("");

  digitalWrite(LED_D4, LOW);
  digitalWrite(LED_D5, HIGH);
  delay(100);
  digitalWrite(LED_D4, HIGH);
  digitalWrite(LED_D5, LOW);
  delay(100);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

（2）上传成功（相关进度等信息）

（3）实验串口返回情况

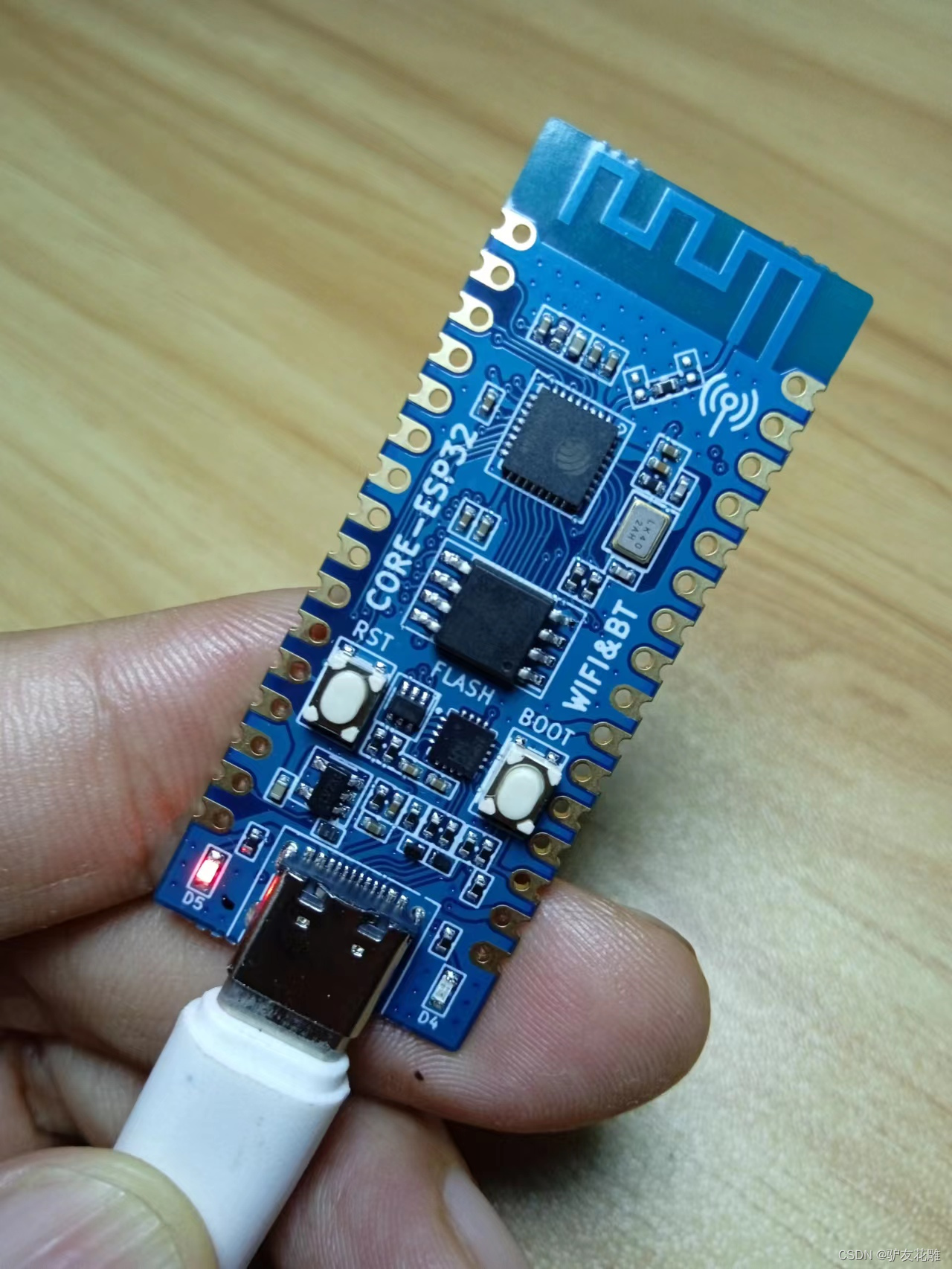

（4）实验场景图

（5）测试实验视频

https://v.youku.com/v_show/id_XNTg4MTA5NDkzNg==.html?spm=a2hcb.playlsit.page.1
